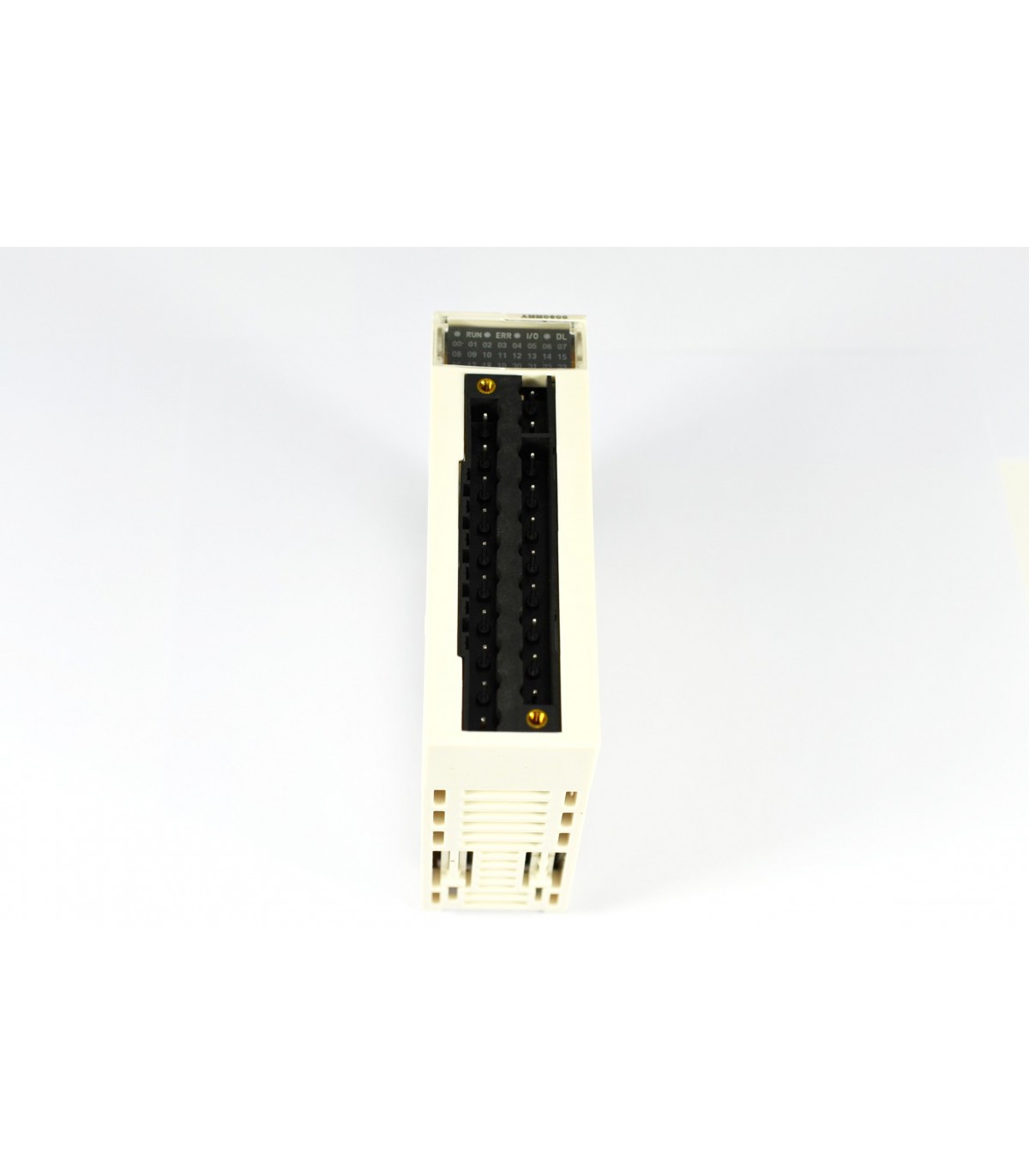

MODULE 4 ENTREES 2 SORTIES ANA NON ISOLEES

Caractéristiques techniques

Gamme de produits : Modicon X80
Fonction produit : Module d'E/S analogiques
Raccordement électrique : 20 voies 1 connecteur
Isolation between channels : Non isolé
Niveau d'entrée : Niveau haut
Nombre d'entrées analogiques : 4
Type d'entrée analogique : Courant 0...20 mA
Courant 4...20 mA
Tension +/- 10 V
Tension 0...10 V
Tension 0...5 V
Tension 1...5 V
Résolution entrées analogiques : 12 bits 0...20 mA
12 bits 0...5 V
12 bits 1...5 V
12 bits 4...20 mA
13bits 0...10 V
14 bits +/- 10 V
Surcharge admise sur les entrées : +/- 30 mA 0...20 mA
+/- 30 mA 4...20 mA
+/- 30 V +/- 10 V
+/- 30 V 0...10 V
+/- 30 V 0...5 V
+/- 30 V 1...5 V
Résistance de conversion interne : 250 Ohm
Précision de la résistance interne de conversion : 0,1 % - 15 ppm/°C
Type de filtre : Filtrage numérique de premier ordre par le micrologiciel
Temps d'un cycles de lecture rapide : 1 ms + 1 ms x nombre de canaux utilisés
Temps de cycles nominal de lecture : 5 ms pour 4 canaux
Erreur de mesure : 0.25 % of full scale 0...20 mA 25 °C output
0.25 % of full scale 4...20 mA 25 °C output
<= 0.35 % of full scale +/- 10 V 0...60 °C input
<= 0.35 % of full scale 0...10 V 0...60 °C input
<= 0.35 % of full scale 0...5 V 0...60 °C input
<= 0.35 % of full scale 1...5 V 0...60 °C input
<= 0.5 % of full scale 0...20 mA 0...60 °C input
<= 0.5 % of full scale 4...20 mA 0...60 °C input
<= 0.6 % of full scale +/- 10 V 0...60 °C output
<= 0.6 % of full scale 0...20 mA 0...60 °C output
<= 0.6 % of full scale 4...20 mA 0...60 °C output

Suite des caractéristiques techniques

0.25 % of full scale +/- 10 V 25 °C output
0.25 % of full scale +/- 10 V 25 °C input
0.25 % of full scale 0...10 V 25 °C input
0.25 % of full scale 0...5 V 25 °C input
0.25 % of full scale 1...5 V 25 °C input
0.35 % of full scale 0...20 mA 25 °C input
0.35 % of full scale 4...20 mA 25 °C
Dérive en température : 100 ppm/°C +/- 10 V output
100 ppm/°C 0...20 mA output
100 ppm/°C 4...20 mA output
30 ppm/°C +/- 10 V input
30 ppm/°C 0...10 V input
30 ppm/°C 0...5 V input
30 ppm/°C 1...5 V input
50 ppm/°C 0...20 mA input
50 ppm/°C 4...20 mA input
Recalibrage : Calibré en usine sur les sorties
Interne en entrées
Tension d'isolement : 1400 V CC entre les canaux et la masse
1400 V CC entre les canaux et le bus
750 V CC entre groupes de canaux E/S
Niveau de sortie : Niveau haut
Nombre de sorties analogiques : 2
Type de sortie analogique : Courant: 0...20 mA
Courant: 4...20 mA
Tension: +/- 10 V
Résolution sorties analogiques : 11 bits, 0...20 mA
11 bits, 4...20 mA
12 bits, +/- 10 V
Temps de conversion : <= 2 ms
Valeur de conversion maximale : +/- 11.25 V +/- 10 V output
+/- 11.25 V +/- 10 V input
0...30 mA 0...20 mA input
0...30 mA 4...20 mA input
+/- 11.25 V 0...10 V input
+/- 11.25 V 0...5 V input
+/- 11.25 V 1...5 V input
0...24 mA 0...20 mA output
0...24 mA 4...20 mA output
Mode de repli : Prédéfini
Configurable
Traitement de protection : TC
Altitude de fonctionnement : 0…2000 m
2000...5000 m avec
État led : RUN: 1 LED (vert)
Diagnostic du canal: 1 DEL par canal (vert)
ERR: 1 LED (rouge)
E/S: 1 LED (rouge)
Poids du produit : 0,155 kg
Puissance consommée en w : 1,3 W 24 V CC typique
2,8 W 24 V CC maximum
0,35 W 3,3 V CC typique
0,48 W 3,3 V CC maximum
Tenue aux vibrations : 3 gn
Tenue aux chocs mécaniques : 30 gn
Température ambiante pour le stockage : -40…85 °C
Température de fonctionnement : 0…60 °C
Humidité relative : 5…95 % à 55 °C sans condensation
Degré de protection ip : IP20
Directives : 2014/35/EU - directive basse tension
2014/30/EU - compatibilité electromagnétique
2012/19/UE - directive WEEE
Certifications du produit : UL
Marine marchande
RCM
CSA
CE
EAC
Normes : EN 61131-2
EN 61000-6-4
EN 61000-6-2
EN 61010-2-201
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Modicon X80
Utilisation : Automates procédés et les infrastruxtures
Fonction : Automates M340 / M580 / X80
Utilisation finale : X80 entrées / sorties analogiques
Pays de fabrication : France
Code douanier : 8538909999
