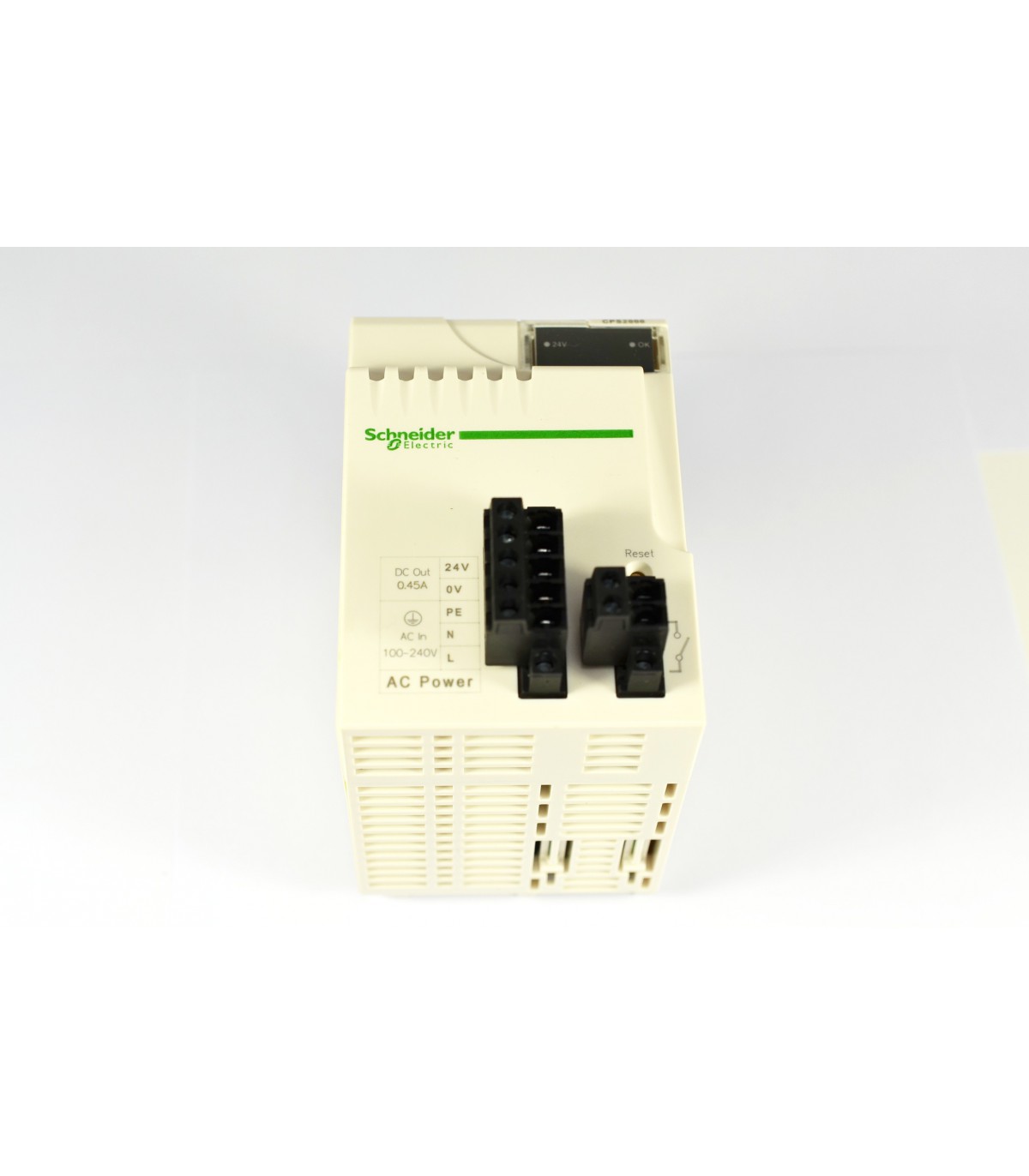

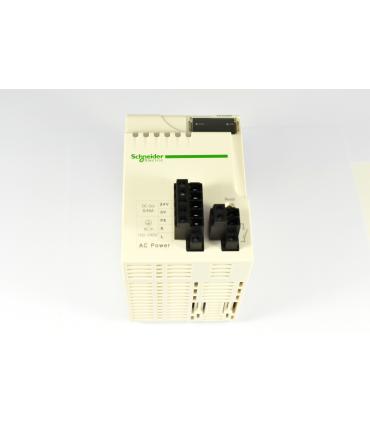

MODICON X80 - MODULE D ALIMENTATION - 100..240VCA - 20W

Caractéristiques techniques

Gamme de produits : Modicon X80
Fonction produit : Module d'alimentation
Backplane compatibility : Non compatible avec BMEXBP…02
Tension primaire : 100...240 V
Type de circuit d'alimentation : CA
Puissance au secondaire : 10,8 W 24 V CC alimentation électrique du capteur
16,8 W 24 V CC processeur et alimentation électrique du module E/S
8,3 W 3,3 V CC alimentation électrique du module E/S logique
Limite de la tension primaire : 85...264 V
Fréquence du réseau : 50/60 Hz
Limites de fréquence réseau : 47…63 Hz
Puissance apparente : 0,07 kVA
Courant en entrée : 0,31 A 240 V
0,61 A 115 V
Courant à l'appel : 30 A 120 V
60 A 240 V
I²t à l'enclenchement : 12 A².s 240 V
It à l'enclenchement : 0,06 As 240 V
0,03 As 120 V
Type de protection : Fusible interne non accessible pour circuit primaire
Protection contre les surcharges pour circuit secondaire
Protection surtension pour circuit secondaire
Protection contre les courts-circuits pour circuit secondaire
Courant sous tension secondaire : 0,45 A 24 V CC alimentation électrique du capteur
0,7 A 24 V CC processeur et alimentation électrique du module E/S

Suite des caractéristiques techniques

2,5 A 3,3 V CC alimentation électrique du module E/S logique
Puissance dissipée maximale en w : 8,5 W
État led : Tension rack OK: 1 LED (vert)
Tension détecteur: 1 LED (vert)
Type de commande : Bouton-poussoir RESET - redémarrage à froid
Raccordement électrique : 1 connecteur 2 broche(s)relais d'alarme
1 connecteur 5 broche(s)alimentation de la ligne, terre de protection, capteur d'entrée CC 24 V
Résistance d'isolement : >= 100 MΩ primaire / masse
>= 100 MΩ primaire / secondaire
Poids du produit : 0,3 kg
Immunité aux micro-coupures : 1 ms
Tenue diélectrique : 1500 V primaire / secondaire alimentation électrique du module E/S logique
1500 V primaire / secondaire processeur et alimentation électrique du module E/S
2300 V primaire / secondaire alimentation électrique du capteur
1500 V primaire / masse
500 V 25 v capteur sortie/masse
Tenue aux vibrations : 3 gn
Tenue aux chocs mécaniques : 30 gn
Degré de protection ip : IP20
Directives : 2014/35/EU - directive basse tension
2014/30/EU - compatibilité electromagnétique
2012/19/UE - directive WEEE
Certifications du produit : Marine marchande
CSA
UL
CE
RCM
EAC
Normes : EN 61131-2
EN 61000-6-4
EN 61000-6-2
EN 61010-2-201
Température ambiante pour le stockage : -40…85 °C
Température de fonctionnement : 0…60 °C
Humidité relative : 5…95 % à 55 °C sans condensation
Traitement de protection : TC
Altitude de fonctionnement : 0…2000 m
2000...5000 m avec
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Modicon X80
Utilisation : Automates procédés et les infrastruxtures
Fonction : Automates M340 / M580 / X80
Utilisation finale : X80 alimentations
Pays de fabrication : Indonesie
Code douanier : 8504409090
