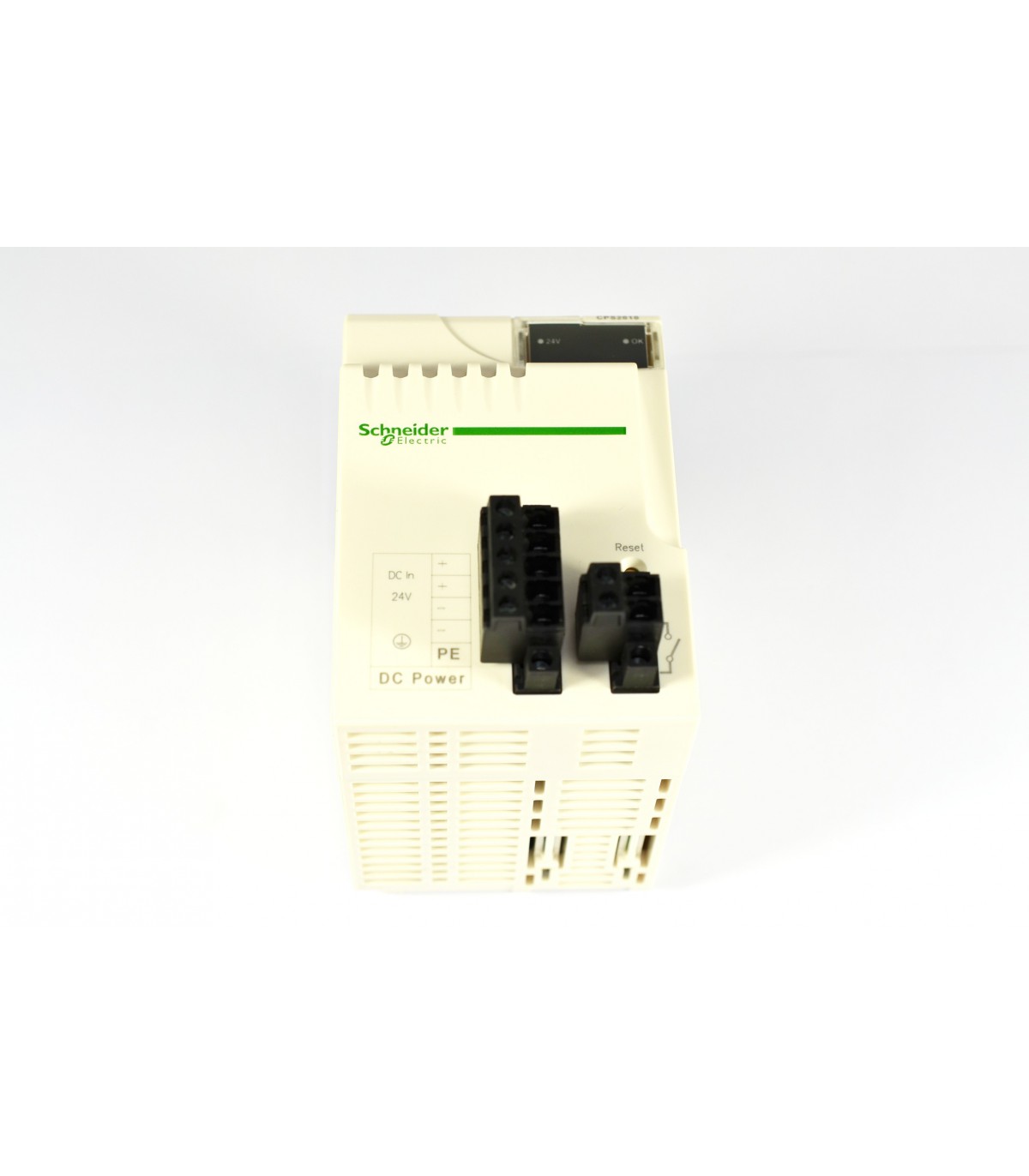

MODICON X80 - MODULE D ALIMENTATION - 24VCC - 16,8W

Caractéristiques techniques

Gamme de produits : Modicon X80
Fonction produit : Module d'alimentation
Backplane compatibility : Non compatible avec BMEXBP…02
Tension primaire : 24 V isolé
Type de circuit d'alimentation : CC
Puissance au secondaire : 16,8 W 24 V CC processeur et alimentation électrique du module E/S
8,3 W 3,3 V CC alimentation électrique du module E/S logique
Limite de la tension primaire : 18...31.2 V
Courant en entrée : 1 A 24 V
Courant à l'appel : 30 A 24 V
I²t à l'enclenchement : 0,6 A².s 24 V
It à l'enclenchement : 0,15 As 24 V
Type de protection : Fusible interne non accessible pour circuit primaire
Protection contre les surcharges pour circuit secondaire, alimentation électrique du détecteur 24 V
Protection surtension pour circuit secondaire, alimentation électrique du détecteur 24 V
Protection contre les courts-circuits pour circuit secondaire, alimentation électrique du détecteur 24 V
Courant sous tension secondaire : 0,7 A 24 V CC processeur et alimentation électrique du module E/S
2,5 A 3,3 V CC alimentation électrique du module E/S logique

Suite des caractéristiques techniques

Puissance dissipée maximale en w : 8,5 W
État led : Tension rack OK: 1 LED (vert)
Type de commande : Bouton-poussoir RESET - redémarrage à froid
Raccordement électrique : 1 connecteur 2 broche(s)relais d'alarme
1 connecteur 5 broche(s)alimentation de la ligne, terre de protection, capteur d'entrée CC 24 V
Distance maximale entre les appareils : 20 m câble d'alimentation cuivre 1,5 mm²
30 m câble d'alimentation cuivre 2,5 mm²
Résistance d'isolement : >= 10 MOhm primaire / masse
>= 10 MOhm primaire / secondaire
Poids du produit : 0,29 kg
Immunité aux micro-coupures : 1 ms
Tenue diélectrique : 1500 V primaire / masse
1500 V primaire / secondaire
Tenue aux vibrations : 3 gn
Tenue aux chocs mécaniques : 30 gn
Degré de protection ip : IP20
Directives : 2014/35/EU - directive basse tension
2014/30/EU - compatibilité electromagnétique
2012/19/UE - directive WEEE
Certifications du produit : UL
CSA
RCM
EAC
Marine marchande
CE
Normes : EN 61131-2
EN 61000-6-4
EN 61000-6-2
EN 61010-2-201
Température ambiante pour le stockage : -40…85 °C
Température de fonctionnement : 0…60 °C
Humidité relative : 5…95 % à 55 °C sans condensation
Traitement de protection : TC
Altitude de fonctionnement : 0…2000 m
2000...5000 m avec
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Modicon X80
Utilisation : Automates procédés et les infrastruxtures
Fonction : Automates M340 / M580 / X80
Utilisation finale : X80 alimentations
Pays de fabrication : Indonesie
Code douanier : 8504409090

QUALITE DE FABRICATION Ce produit Schneider Electric a été conçu dans la continuité du respect d'un très haut niveau de qualité commun à tous les produits Schneider Electric. Pour son utilisation, il convient de bien vérifier avant son achat que ce produit a les caractéristiques mécaniques, électriques et autres qui conviennent. Pour votre information, certains produits sont fabriqués à la commande et les retours de marchandise ne sont pas toujours possibles.

Notre service client est à votre disposition pour tout renseignement complémentaire.
