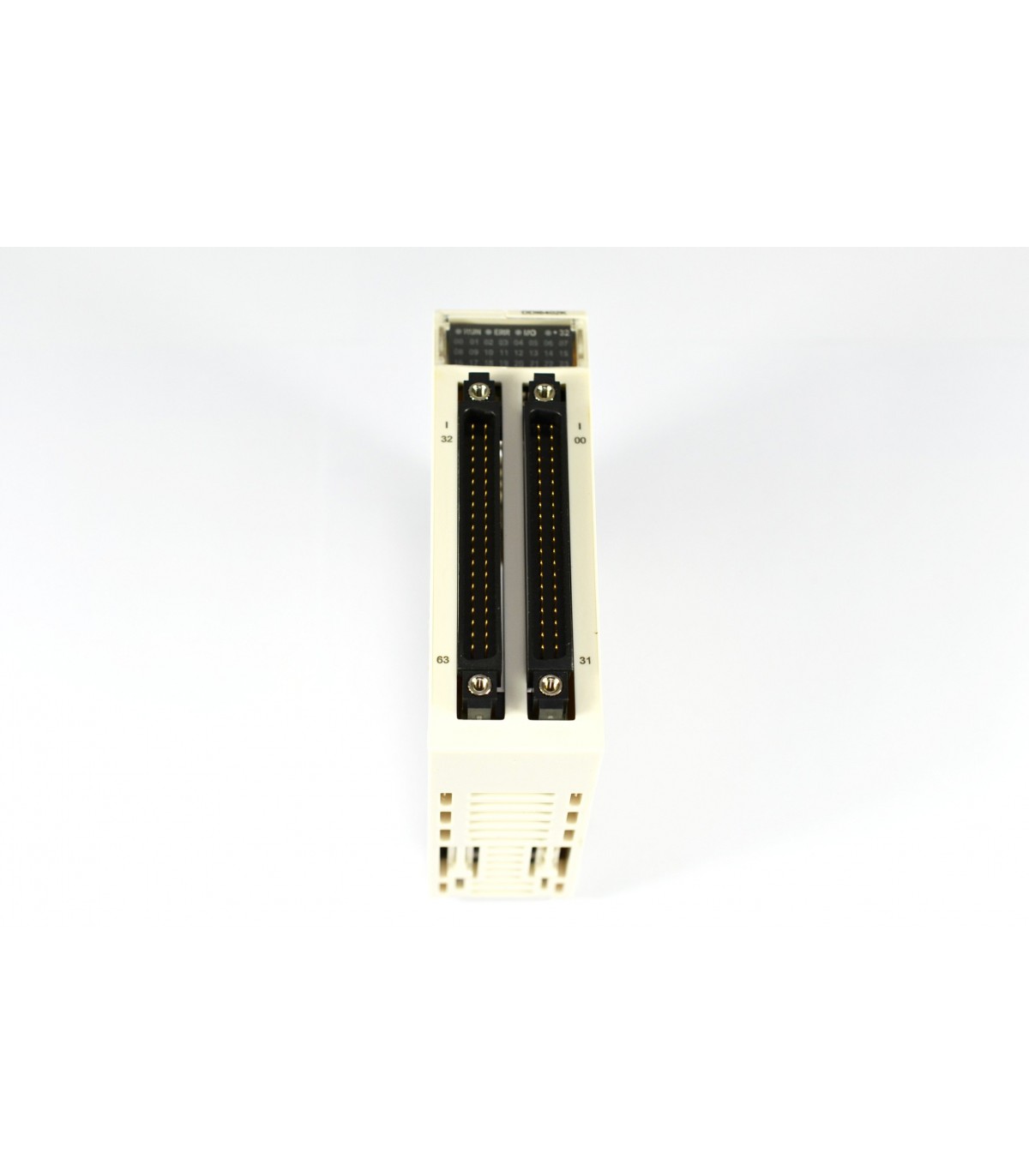

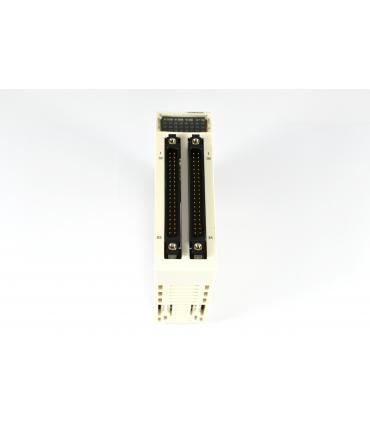

MODICON X80 - MODULE 64 ENTREES TOR - 24VCC

Caractéristiques techniques

Gamme de produits : Modicon X80
Fonction produit : Module d'entrées numériques
Nombre d'entrées numériques : 64
Type d'entrée numérique : Isolé
Types d'entrée : Chute de courant (logique positive)
Tension entrées numériques : 24 V DC, entrée digitale: positif
Courant d'entrée numérique : 1 mA
Alimentation électrique du capteur : 19…30 V
Tension état 1 garanti : >= 15 V
État actuel 1 garanti : >= 1 mA
Tension état 0 garanti : <= 5 V
État actuel 0 garanti : <= 0,5 mA
Impédance d'entrée : 24000 Ohm
Résistance d'isolement : > 10 MΩ 500 V CC
Puissance dissipée maximale en w : 4,3 W
Temps de filtrage typique cc : 4 ms
Temps de filtrage maximal cc : 7 ms
Mise en parallèle des entrées : Non
Consommation électrique typique : 200 mA à 3,3 V DC
Fiabilité mtbf : 362681 H
Type de protection : 1 fusible externe par groupe de canaux0,5 A à fusion rapide

Suite des caractéristiques techniques

Sans protection contre inversion de polarité
Seuil de détection de tension : < 14 V DC détecteur erreur
> 18 V DC détecteur OK
État led : 32 canaux d'indication: 1 LED (vert)
Module en marche (RUN): 1 LED (vert)
Diagnostic du canal: 1 DEL par canal (vert)
Erreur module (ERR): 1 LED (rouge)
Module E/S: 1 LED (rouge)
Poids du produit : 0,145 kg
Degré de protection ip : IP20
Directives : 2014/35/EU - directive basse tension
2014/30/EU - compatibilité electromagnétique
2012/19/UE - directive WEEE
Certifications du produit : RCM
UL
CSA
Marine marchande
CE
EAC
Normes : EN 61131-2
EN 61000-6-4
EN 61000-6-2
EN 61010-2-201
Tenue diélectrique : 1500 V CA à 50/60 Hz 1 minute, primaire/secondaire
500 V CC 1minute, entre les groupes de canaux
Tenue aux vibrations : 3 gn
Tenue aux chocs mécaniques : 30 gn
Température ambiante pour le stockage : -40…85 °C
Température de fonctionnement : 0…60 °C
Humidité relative : 5…95 % à 55 °C sans condensation
Traitement de protection : TC
Altitude de fonctionnement : 0…2000 m
2000...5000 m avec
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Modicon X80
Utilisation : Automates procédés et les infrastruxtures
Fonction : Automates M340 / M580 / X80
Utilisation finale : X80 entrées / sorties Tout ou rien
Pays de fabrication : Indonesie
Code douanier : 8538909999
