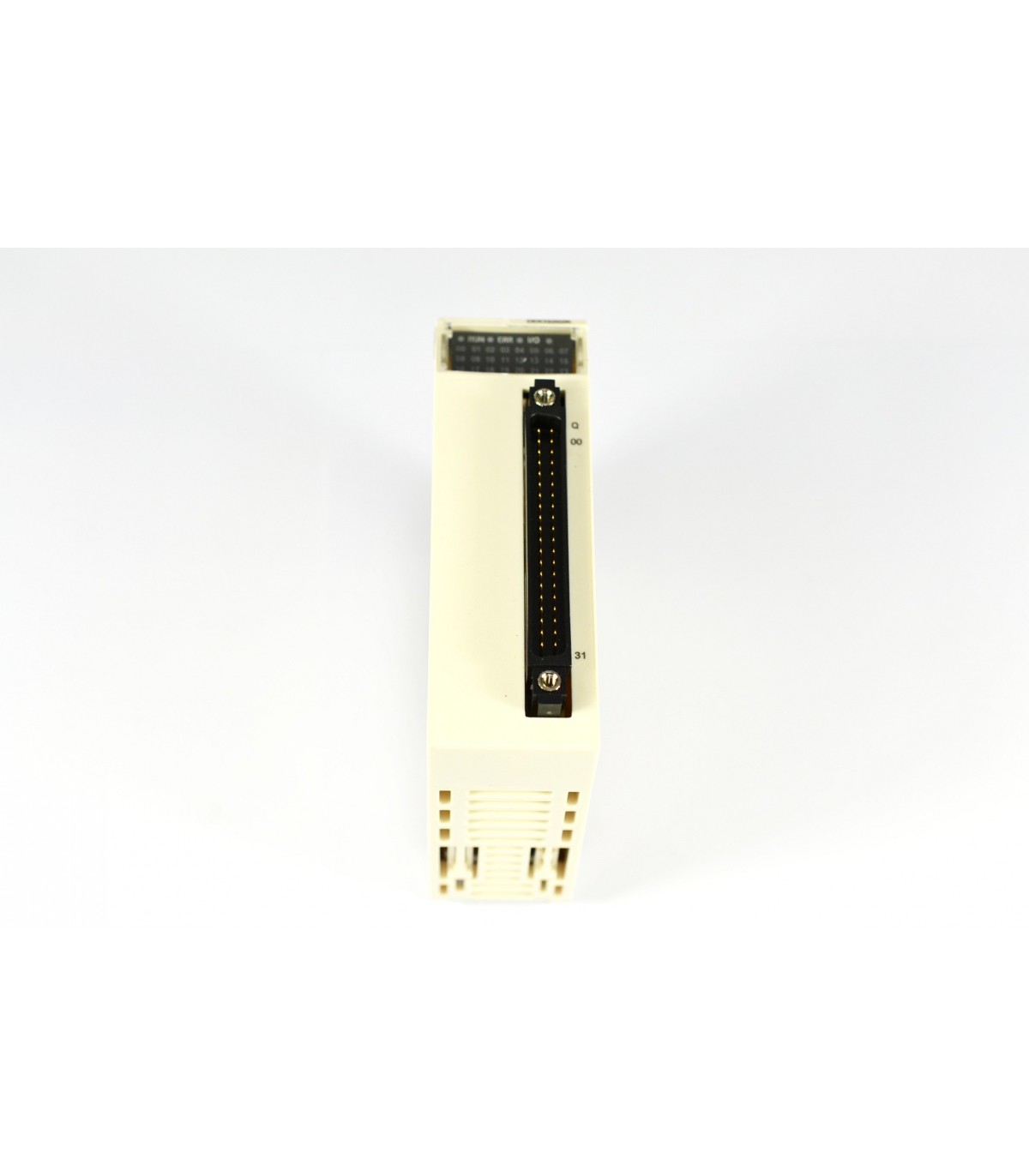

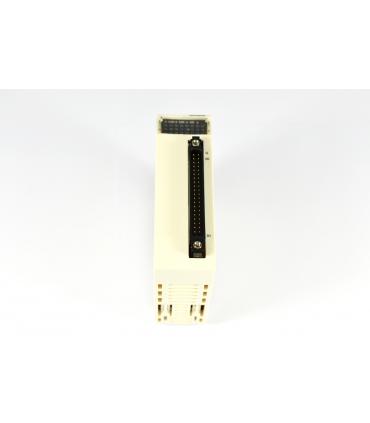

Modicon X80 - module 32 sorties TOR - statique - 24Vcc

Caractéristiques techniques

Gamme de produits : Modicon X80
Fonction produit : Module de sorties numériques
Nombre sorties tor : 32 se conformer à EN/IEC 61131-2
Logique de sortie numérique : Positive
Tension de sortie numérique : 24 V 19...30 V CC
Courant de sortie tor : 0,1 A
Compatibilité de sortie : Entrée CC CEI 61131-2 type 3
Pas d'entrée CC CEI 61131-2
Courant par voie : 0,125 A
Curant maxi par module : 3,2 A
Courant de fuite maximum : 0,1 mA à phase 0
[ures] tension résiduelle : 1,5 V à phase 1
Résistance d'isolement : > 10 MΩ 500 V CC
Puissance dissipée maximale en w : 3,6 W
Temps de réponse de la sortie : 1,2 ms
Mise en parallèle des sorties : Oui : 3 maximum
Consommation électrique typique : 125 mA à 3,3 V DC
Fiabilité mtbf : 312254 H
Type de protection : Protection contre l'inversion de polarité
Externe protection contre les courts-circuits
Protection contre les surcharges
Protection surtension
Protection contre les surcharges en sortie : Avec limiteur de courant
Avec disjoncteur électronique 0,125 A < Id < 0,185 A

Suite des caractéristiques techniques

Protection surtension en sortie : Avec diode suppresseuse de surtension
Protection court-circuit sortie : Avec fusible externe 2 A
Protection inversion de polarité : Diode montée à l'opposé
Seuil de détection de tension : < 14 V DC préactuateur erreur
> 18 V DC préactuateur à phase 0
Charge sur lampe à filament maximum : 1,2 W
Fréquence de commutation : 0,5/LI² Hz
Temps de surcharge max : 15 ms
Impédance de charge ohmique : >= 220 Ohm
État led : Module en marche (RUN): 1 LED (vert)
Diagnostic du canal: 1 DEL par canal (vert)
Erreur module (ERR): 1 LED (rouge)
Module E/S: 1 LED (rouge)
Poids du produit : 0,11 kg
Degré de protection ip : IP20
Directives : 2014/35/EU - directive basse tension
2014/30/EU - compatibilité electromagnétique
2012/19/UE - directive WEEE
Certifications du produit : EAC
CE
CSA
Marine marchande
UL
RCM
Normes : EN 61131-2
EN 61000-6-4
EN 61000-6-2
EN 61010-2-201
Tenue diélectrique : 1500 V CA à 50/60 Hz 1 minute, sortie/terre
1500 V CA à 50/60 Hz 1 minute, logique de sortie/interne
500 V CC 1minute, entre les groupes de canaux
Tenue aux vibrations : 3 gn
Tenue aux chocs mécaniques : 30 gn
Température ambiante pour le stockage : -40…85 °C
Température de fonctionnement : 0…60 °C
Humidité relative : 5…95 % à 55 °C sans condensation
Traitement de protection : TC
Altitude de fonctionnement : 0…2000 m
2000...5000 m avec
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Modicon X80
Utilisation : Automates procédés et les infrastruxtures
Fonction : Automates M340 / M580 / X80
Utilisation finale : X80 entrées / sorties Tout ou rien
Pays de fabrication : Indonesie
Code douanier : 8538909999
