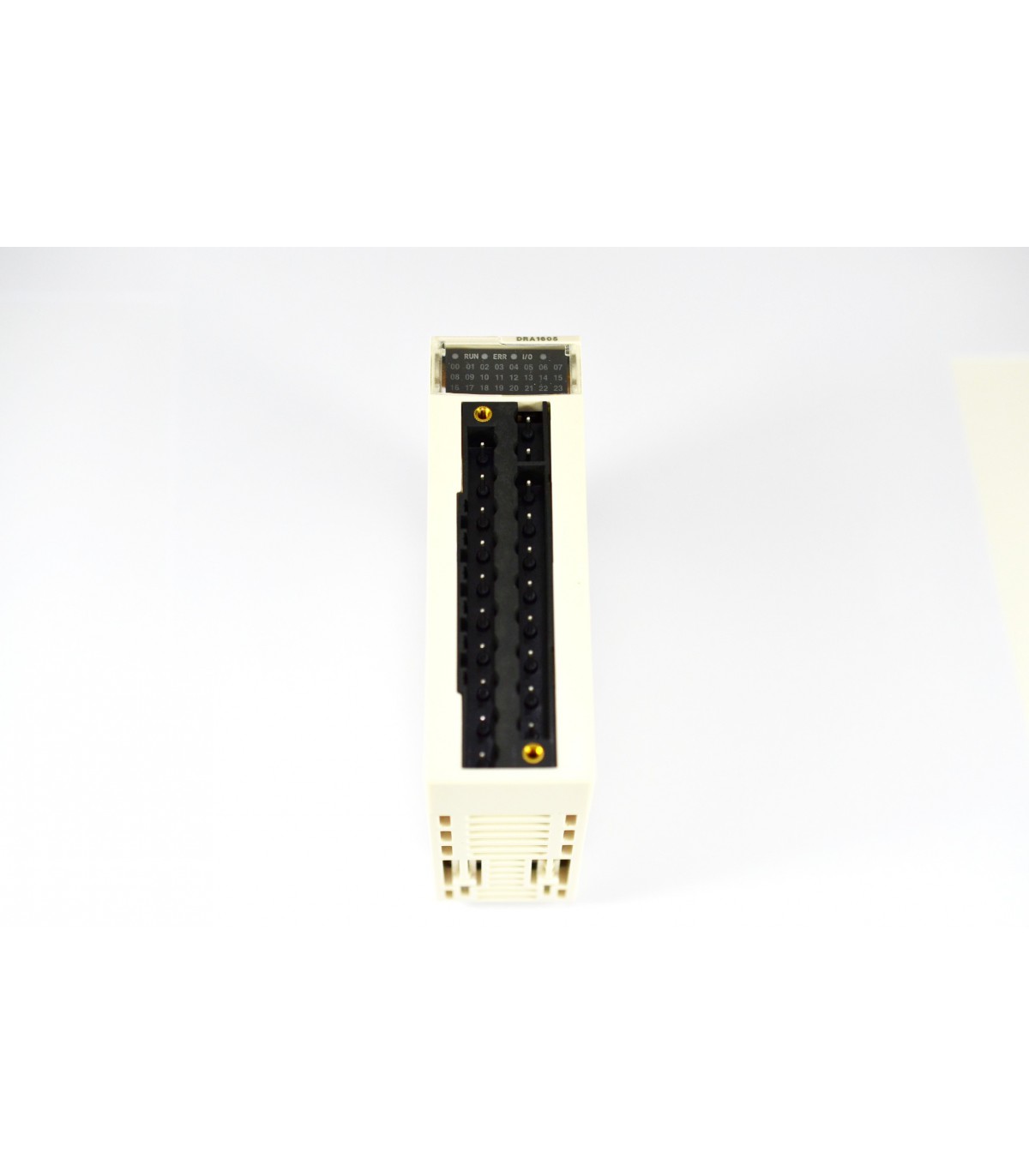

Modicon X80 - module 16 sorties TOR - relais - 12-24Vcc

Caractéristiques techniques

Gamme de produits : Modicon X80
Fonction produit : Module de sorties numériques
Nombre sorties tor : 16 se conformer à EN/IEC 61131-2
Type de sortie numérique : Relais
Tension de sortie numérique : 24 V 19...30 V CC
240 V 19 à 264 V CA
[ith] courant thermique conventionnel : 2 A
Résistance d'isolement : > 10 MΩ 500 V CC
Puissance dissipée maximale en w : 3 W
Temps de réponse de la sortie : <= 8 ms activation
<= 10 ms désactivation
Consommation électrique typique : 79 mA à 3,3 V DC
Fiabilité mtbf : 1357810 H
Protection contre les surcharges en sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
Protection surtension en sortie : Utiliser la diode de décharge sur chaque sortie CC
Utiliser le circuit RC sur chaque sortie CA
Utilisez le limiteur de surtension ZNOsur chaque sortie CA
Protection court-circuit sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
Courant commuté minimum : 1 mA 5 V CC
Durée de vie électrique : AC-15: 100000 cycles à 240 VA 200 V (facteur de charge 0,7)
AC-15: 100000 cycles à 120 VA 200 V (facteur de charge 0,35)

Suite des caractéristiques techniques

AC-12: 100000 cycles à 200 VA 100 V
AC-12: 100000 cycles à 80 VA 48 V
AC-12: 100000 cycles 24 V
AC-15: 100000 cycles à 120 VA 100 V
DC-12: 100000 cycles à 24 W 24 V
DC-13: 100000 cycles à 10 W 24 V
DC-13: 100000 cycles à 10 W 48 V
AC-15: 300000 cycles à 72 VA 200 V (facteur de charge 0,7)
AC-15: 300000 cycles à 36 VA 200 V (facteur de charge 0,35)
AC-12: 300000 cycles à 200 VA 200 V
AC-12: 300000 cycles à 80 VA 100 V
AC-12: 300000 cycles à 50 VA 48 V
AC-15: 300000 cycles à 36 VA 100 V
AC-15: 300000 cycles à 72 VA 100 V
AC-15: 300000 cycles à 36 VA 48 V
AC-15: 300000 cycles à 72 VA 48 V
AC-15: 300000 cycles à 36 VA 24 V
AC-15: 300000 cycles à 72 VA 24 V
DC-13: 300000 cycles à 3 W 24 V
DC-13: 300000 cycles à 3 W 48 V
DC-13: 7000 cycles à 24 W 24 V
DC-13: 7000 cycles à 24 W 48 V
DC-12: 50000 cycles à 24 W 48 V
État led : RUN: 1 LED (vert)
Diagnostic du canal: 1 DEL par canal (vert)
ERR: 1 LED (rouge)
E/S: 1 LED (rouge)
Poids du produit : 0,15 kg
Degré de protection ip : IP20
Certifications du produit : CE
Marine marchande
EAC
RCM
UL
CSA
Normes : EN/CEI 61010-2-201
UL 61010-2-201
CSA C22.2 No 61010-2-201
EN/IEC 61131-2
Tenue diélectrique : 2000 V CA à 50/60 Hz 1 mn
Tenue aux vibrations : 3 gn
Tenue aux chocs mécaniques : 30 gn
Température ambiante pour le stockage : -40…85 °C
Température de fonctionnement : 0…60 °C
Humidité relative : 5…95 % à 55 °C sans condensation
Traitement de protection : TC
Altitude de fonctionnement : 0…2000 m
2000...5000 m avec
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Modicon X80
Utilisation : Automates procédés et les infrastruxtures
Fonction : Automates M340 / M580 / X80
Utilisation finale : X80 entrées / sorties Tout ou rien
Pays de fabrication : France
Code douanier : 8538909999
