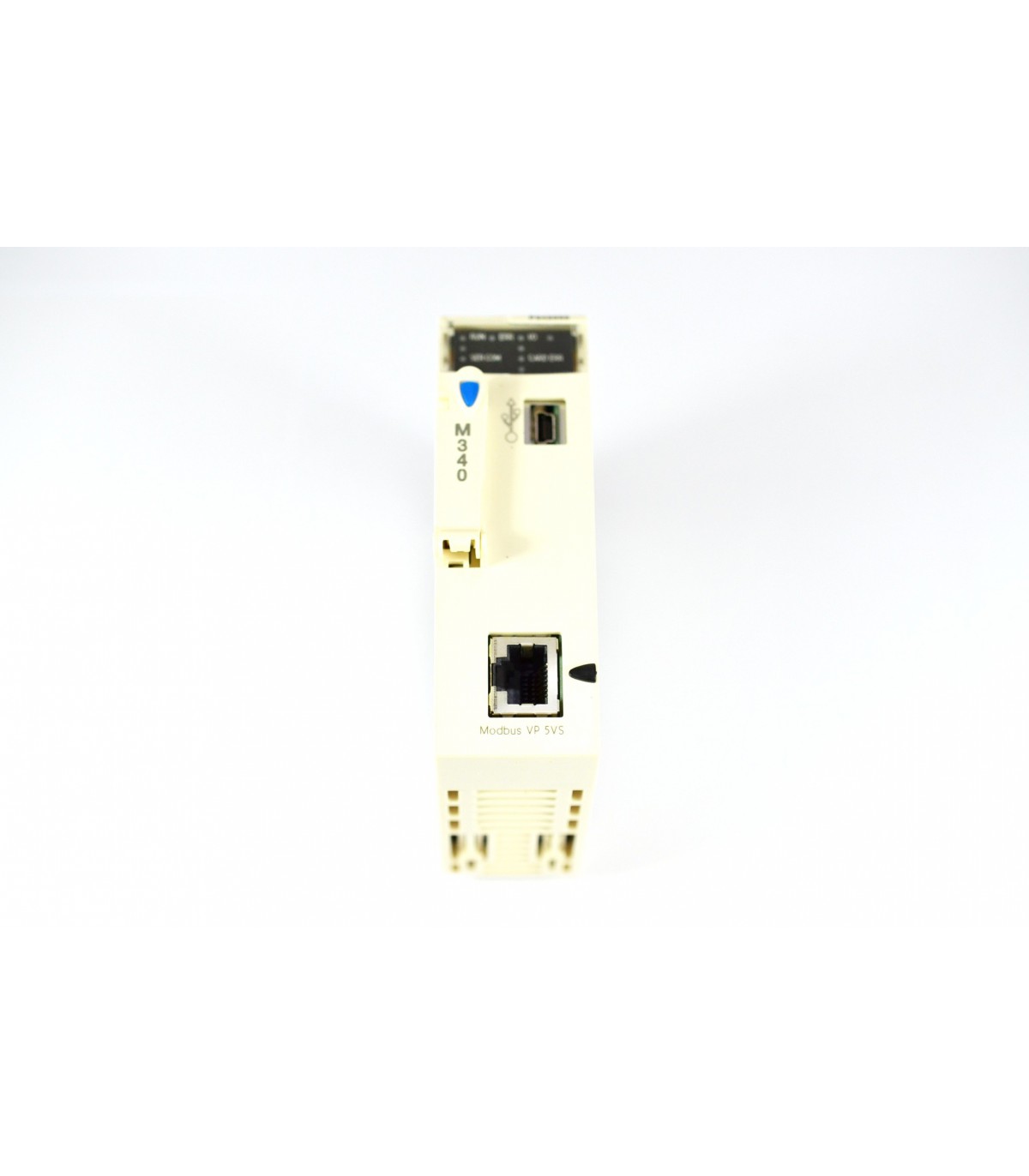

MODICON M340 - PROCESSEUR - 1024 E S TOR 256 E S ANA - 1MODBUS

Caractéristiques techniques

Gamme de produits : Plateforme d'automatisme Modicon M340
Fonction produit : Module processeur
Nombre de racks : 1
Nombre d'emplacement : 11
Capacité de gestion des e/s tor : 1024E/S configuration rack individuel
Capacité du processeur e/s analogique : 256 E/S configuration multi-rack
66 E/S configuration rack individuel
Nombre de voies spécifiques application : 36
Surveillance : Compteurs diagnostic Modbus
Compteurs d'évènement Modbus
Canaux de contrôle : Boucles programmables
Type de connexion intégrée : Connexion en série non isolée RJ45 mode de caractères, mode de transmission: asynchrone dans bande passante, RS232C, mode de transmission: 2 paires torsadées blindées à 0,3…19,2 kbit/s full duplex
Connexion en série non isolée RJ45 mode de caractères, mode de transmission: asynchrone dans bande passante, RS485, mode de transmission: 1 paire torsadée blindée à 0,3…19,2 kbit/s half duplex
Connexion en série non isolée RJ45, maître /esclave Modbus, RTU/ASCII, mode de transmission: asynchrone dans bande passante, RS232C, mode de transmission: 1 paire torsadée blindée à 0,3…19,2 kbit/s half duplex
Connexion en série non isolée RJ45, maître /esclave Modbus, RTU/ASCII, mode de transmission: asynchrone dans bande passante, RS485, mode de transmission: 1 paire torsadée blindée à 0,3…19,2 kbit/s half duplex
Port USB à 12 Mbit/s
Capacité du module de communication du processeur : 2 module de communication Ethernet
4 Module AS-i
Nombre de périphériques par segment : 0…32 (mode de caractères)
0…32 (Modbus)
Nombre d'appareils : 2 point à point mode de caractères
2 point à point Modbus
Longueur du bus : 0…10 m liaison série non isolée mode de caractères segment

Suite des caractéristiques techniques

0…10 m liaison série non isolée Modbus segment
0…1000 m liaison série isolée mode de caractères segment
0…1000 m liaison série isolée Modbus segment
0…15 m mode de caractères point à point
0…15 m Modbus point à point
Maximum tap links length :
Nombre d'adresses : 0…248 pour mode de caractères
0…248 pour Modbus
Requêtes : 1 Koctets de données par demande mode de caractères
252 octets de données par demande RTU Modbus
504 octets de données par demande ASCII Modbus
Paramètres de contrôle : Un CRC sur chaque support (RTU) Modbus
Un LRC sur chaque support (ASCII) mode de caractères
Un LRC sur chaque support (ASCII) Modbus
Type de mémoire : RAM interne 2048 ko
RAM interne 128 Ko données
RAM interne 1792 ko symboles et constantes de programme
Carte mémoire fournie (BMXRMS008MP) sauvegarde des programmes, constantes, symboles et données
Taille maxi zones articles : 128 kB données internes non localisées
16250 %Mi bits internes localisés
32464 %MWi mots internes données internes localisées
32760 %KWi mots constants données internes localisées
Taille prédéfinie de zone d'article : 128 %KWi mots constants données internes localisées
256 %Mi bits internes localisés
512 %MWi mots internes données internes localisées
Structure d'application : 1 tâche maîtresse cyclique/périodique
1 tâche fixe périodique
Pas de tâche auxiliaire
32 tâches événementielles
Temps d'exécution par instruction : 0,18 µs Booléen
0,26 µs mots doubles
0,38 µs mots simples
1,74 µs virgules flottantes
Nombre d’instructions par ms : 4,2 Kinst/ms 65 % booléens et 35 % à virgule fixe
5,4 Kinst/ms 100 % booléens
Système aérien : 0,2 ms pour tâche Fast
1,05 ms pour tâche maître
Consommation électrique : 72 mA à 24 V CC
Alimentation : Alimentation interne par le rack
Marquage : CE
État led : Processeur en marche (RUN): 1 LED (vert)
Erreur de module E/S (E/S): 1 LED (rouge)
Défaut carte mémoire (CARD ERR): 1 LED (rouge)
Défaut processeur ou système (ERR): 1 LED (rouge)
Activité sur Modbus (SER COM): 1 LED (jaune)
Poids du produit : 0,2 kg
Température de fonctionnement : 0…60 °C
Humidité relative : 10…95 % sans condensation
Degré de protection ip : IP20
Traitement de protection : TC
Directives : 2014/35/EU - directive basse tension
2014/30/EU - compatibilité electromagnétique
2012/19/UE - directive WEEE
Normes : EN 61131-2
EN 61000-6-4
EN 61000-6-2
EN 61010-2-201
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Modicon M340
Utilisation : Automates procédés et les infrastruxtures
Fonction : Automates M340 / M580 / X80
Utilisation finale : M340 processeurs
Pays de fabrication : France
Code douanier : 8537109199
