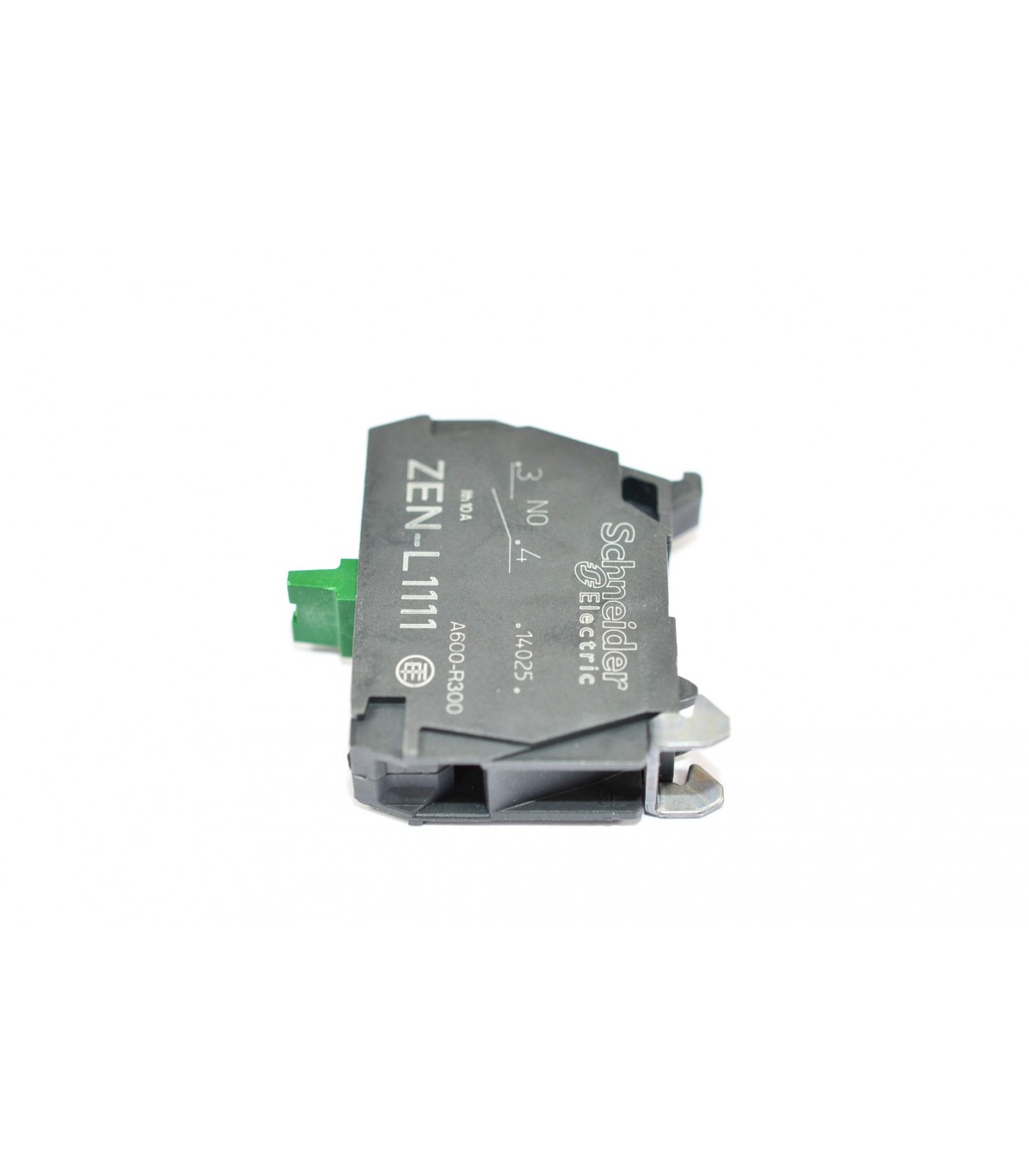

HARMONY XAL - BLOC CONTACT F POUR BOITE - RACCORDEMENT VIS ETRIER

Caractéristiques techniques

Gamme de produits : Harmony XAL
Harmony XAPS
Fonction produit : Bloc de contacts
Nom de l'appareil : ZENL
Destination du produit : Pour unités de commande et signalisation XB5 Ø 22 mm
Pour poste de commande XAPS
Montage du bloc : Montage arrière
Vente par quantité indivisible : 5
Description des contacts : 1 "F"
Variante de construction : Pour montage par le client
Poids : 0,015 kg
Fonctionnement des contacts : À action dépendante
Ouverture positive : Sans
Course d'actionnement : 2,6 mm (état électrique modifié par "F")
4,3 mm (course totale)
Force d'actionnement : 2,3 N état électrique modifié par "F"
Couple de fonctionnement : 0,05 N.m état électrique modifié par "F"
Endurance mécanique : 10000000 cycles
Mode de raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts : Alliage d'argent (Ag/Ni)
Résistance maximale entre bornes : 25 MΩ
Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

Suite des caractéristiques techniques

[ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
[ui] tension assignée d'isolement : 600 V (degré de pollution 3) se conformer à EN/IEC 60947-1
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
[ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique : 1000000 cycles, AC-15, 2 A à 230 V, cadence de fonctionnement
1000000 cycles, AC-15, 3 A à 120 V, cadence de fonctionnement
1000000 cycles, AC-15, 4 A à 24 V, cadence de fonctionnement
1000000 cycles, DC-13, 0,2 A à 110 V, cadence de fonctionnement
1000000 cycles, DC-13, 0,5 A à 24 V, cadence de fonctionnement
Fiabilité électrique : Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA se conformer à EN/IEC 60947-5-4
Informations complémentaires : Montage sur la plaque intégrée au boîtier
Code de composition électrique : SR1 (quantité <= 3)
SR2 (quantité <= 2)
MR1 (quantité <= 2)
Traitement de protection : TH
Température ambiante pour le stockage : -40…70 °C
Température de fonctionnement : -40…70 °C
Degré de protection ip : IP20 se conformer à CEI 60529
Normes : EN/IEC 60947-5-1
CSA C22.2 No 14
EN/IEC 60947-1
UL 508
EN/IEC 60947-5-5
JIS C8201-5-1
EN/IEC 60947-5-4
JIS C8201-1
Tenue aux vibrations : 5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Harmony
Utilisation : Constituants de commandes et signalisations
Fonction : Boites à boutons
Utilisation finale : ZENL et ZAL Blocs électriques
Pays de fabrication : France
Code douanier : 8536508090
