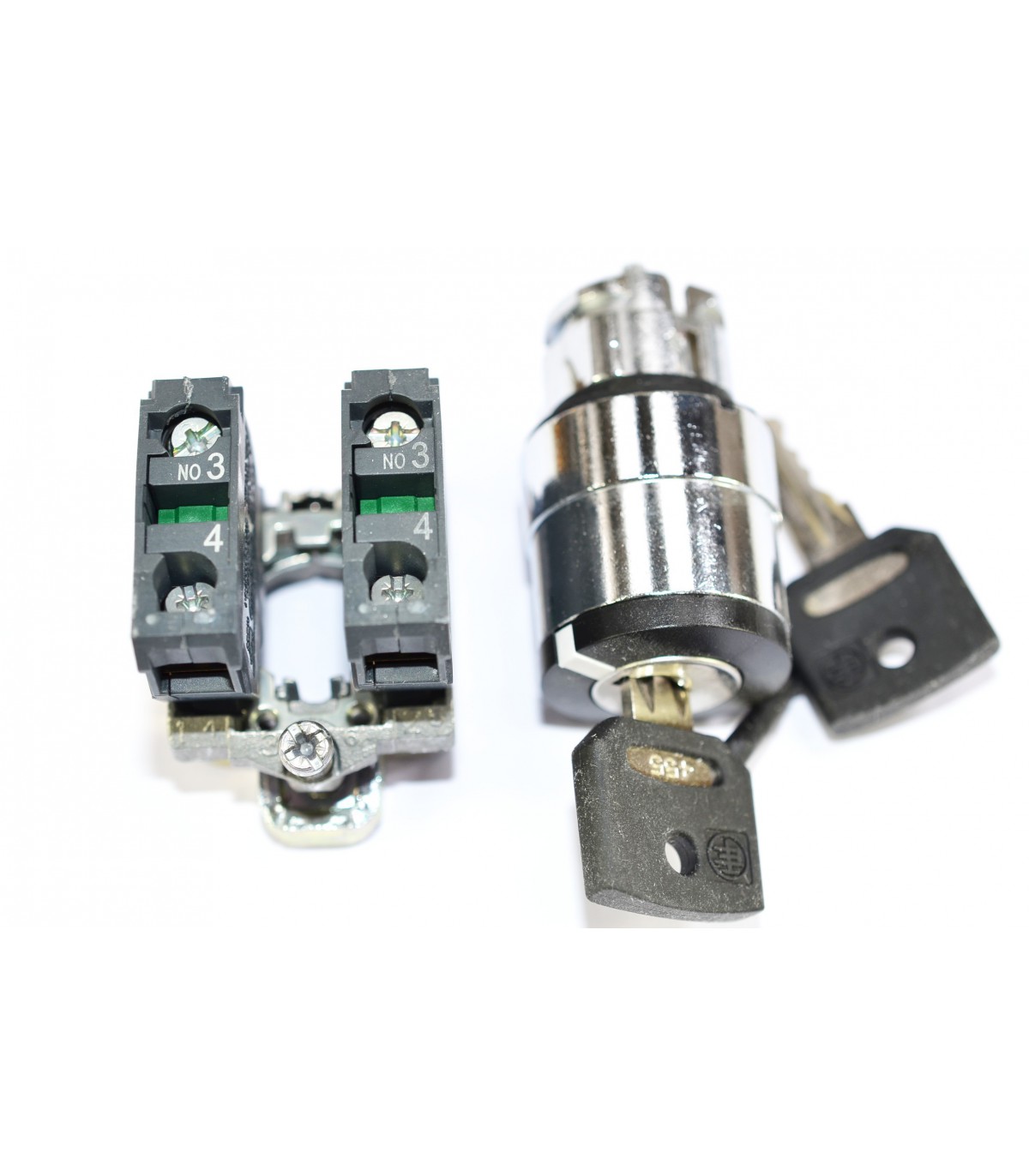

HARMONY XB4 - BOUTON A CLE 455 - Ø22 - 3 POS FIX - RETR C - 2F

Caractéristiques techniques

Gamme de produits : Harmony XB4
Fonction produit : Commutateur
Nom de l'appareil : XB4
Matériau de la collerette : Métal plaqué chrome
Matière de l'embase de fixation : Zamak
Diamètre de fixation : 22 mm
Vente par quantité indivisible : 1
Type de tête : Standard
Forme de la tête de l'unité de signalisation : Rond
Type d'unité de commande : Position maintenue
Profil de l'unité de commande : Bouton-tournant à clé
Positions de l'unité de commande : 3 positions de +/- 45°
Description des contacts : 2 "F"
Fonctionnement des contacts : À action dépendante
Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
Hauteur : 47 mm
Largeur : 30 mm
Profondeur : 86 mm
Description des bornes iso n°1 : (13-14)NO
(23-24)NO
Poids du produit : 0,127 kg
Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
Type de serrure à clé : Ronis 455
Position de retrait de la clé : Au milieu
Utilisation des contacts : Contacts standards
Ouverture positive : Sans
Valeur du couple : 0,14 N.m état électrique modifié par "F"
Endurance mécanique : 1000000 cycles
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis

Suite des caractéristiques techniques

Perforé compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts : Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
[ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
[ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique : 1000000 cycles, AC-15, 2 A à 230 V, cadence de fonctionnement
1000000 cycles, AC-15, 3 A à 120 V, cadence de fonctionnement
1000000 cycles, AC-15, 4 A à 24 V, cadence de fonctionnement
1000000 cycles, DC-13, 0,2 A à 110 V, cadence de fonctionnement
1000000 cycles, DC-13, 0,5 A à 24 V, cadence de fonctionnement
Fiabilité électrique : Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Présentation du produit : Produit complet
Traitement de protection : TH
Température ambiante pour le stockage : -40…70 °C
Température de fonctionnement : -40…70 °C
Catégorie de surtension : Classe I se conformer à IEC 60536
Degré de protection ip : IP66 se conformer à CEI 60529
IP69
IP69K
IP67
Tenue à l'environnement nema : NEMA 13
NEMA 4X
Tenue aux chocs ik : IK06 se conformer à IEC 50102
Normes : CSA C22.2 No 14
EN/IEC 60947-5-4
EN/IEC 60947-1
EN/IEC 60947-5-5
UL 508
EN/IEC 60947-5-1
JIS C8201-5-1
JIS C8201-1
Certifications du produit : UL
RINA
BV
CSA
LROS (Lloyds register of shipping)
GL
DNV
Tenue aux vibrations : 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
Statut environnemental de l'offre : Produit Green Premium
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Harmony
Utilisation : Constituants de commandes et signalisations
Fonction : Commande et signalisation diamètre 22
Utilisation finale : Harmony XB4, cdes et voyants complets
Pays de fabrication : France
Code douanier : 8536508090
