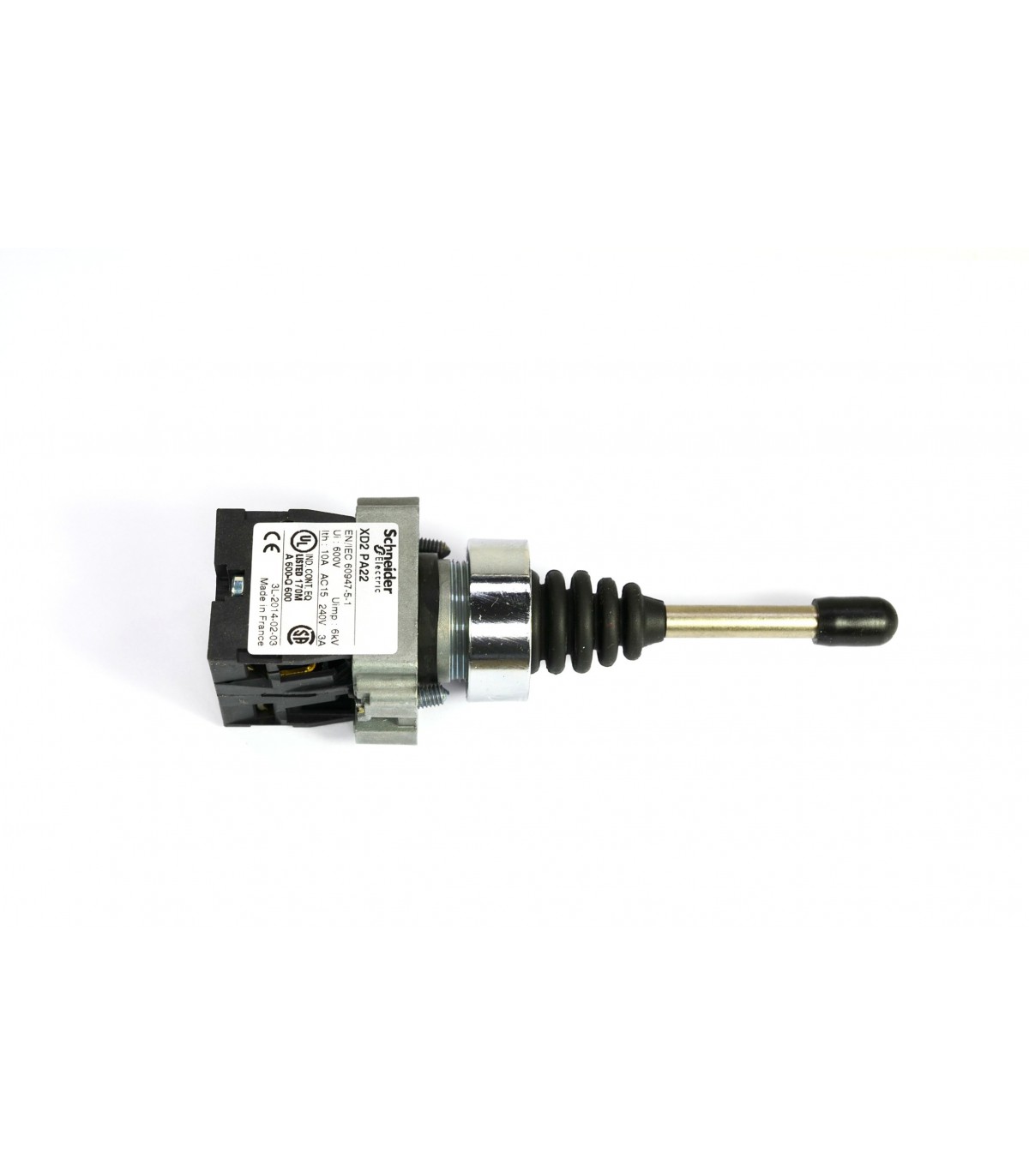

Harmony - Manipulateur 2 directions

Caractéristiques techniques

Gamme de produits : Harmony XD2
Fonction produit : Manipulateur complet
Nom de l'appareil : XD2
Diamètre de fixation : 22 mm
Matériau de la collerette : Métal plaqué chrome
[ie] courant assigné d'emploi : 0,27 A à 250 V, DC-13, Q300 se conformer à EN/IEC 60947-5-1
3 A à 240 V, AC-15, A300
[ui] tension d'isolement : 500 V (degré de pollution 3) se conformer à EN/IEC 60947-1
600 V (degré de pollution 3) se conformer à UL 508
600 V (degré de pollution 3) se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
Positions de l'unité de commande : Toutes les positions
Cran par direction : 1
Directive de l'opérateur : 2 directions
Description des contacts : 1 "F" pour temporisation
Protection contre les courts-circuits : 10 A gG (gl) Neozed cartouche fusible se conformer à EN/IEC 60947-5-1
Raccordement : Borniers à vis-étrier captives, 2 x 1,5 mm² avec ou sans embout
Borniers à vis-étrier captives, 1 x 0,5 mm² avec ou sans embout

Suite des caractéristiques techniques

Borniers à vis-étrier captives, 1 x 2,5mm² avec ou sans embout
Durée de vie électrique : 1000000 cycles, AC-15 à 230 V, cadence de fonctionnement
1000000 cycles, AC-15 à 127 V, cadence de fonctionnement
1000000 cycles, DC-13 à 24 V, cadence de fonctionnement
1000000 cycles, DC-13 à 48 V, cadence de fonctionnement
1000000 cycles, DC-13 à 120 V, cadence de fonctionnement
1000000 cycles, AC-15 à 48 V, cadence de fonctionnement
Désignation code des contacts : A600-Q600
Catégorie de surtension : Classe I se conformer à IEC 61140
Endurance mécanique : 1000000 cycles
Entraxe de fixation : 30 x 85 mm
Retour : À position 0
Hauteur : 122 mm
Profondeur : 40 mm
Poids du produit : 0,115 kg
Normes : EN/IEC 60947-5-1
Certifications du produit : LROS (Lloyds register of shipping)
UL
CSA
Traitement de protection : TC
Température ambiante pour le stockage : -40…70 °C
Température de fonctionnement : -25…70 °C
Tenue aux vibrations : 5 gn (f= 40…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques : 20 gn se conformer à CEI 60068-2-27
Degré de protection ip : IP66 se conformer à CEI 60529
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Harmony
Utilisation : Constituants de commandes et signalisations
Fonction : Commande et signalisation diamètre 22
Utilisation finale : XD2 Manipulateurs
Pays de fabrication : France
Code douanier : 8536508099
