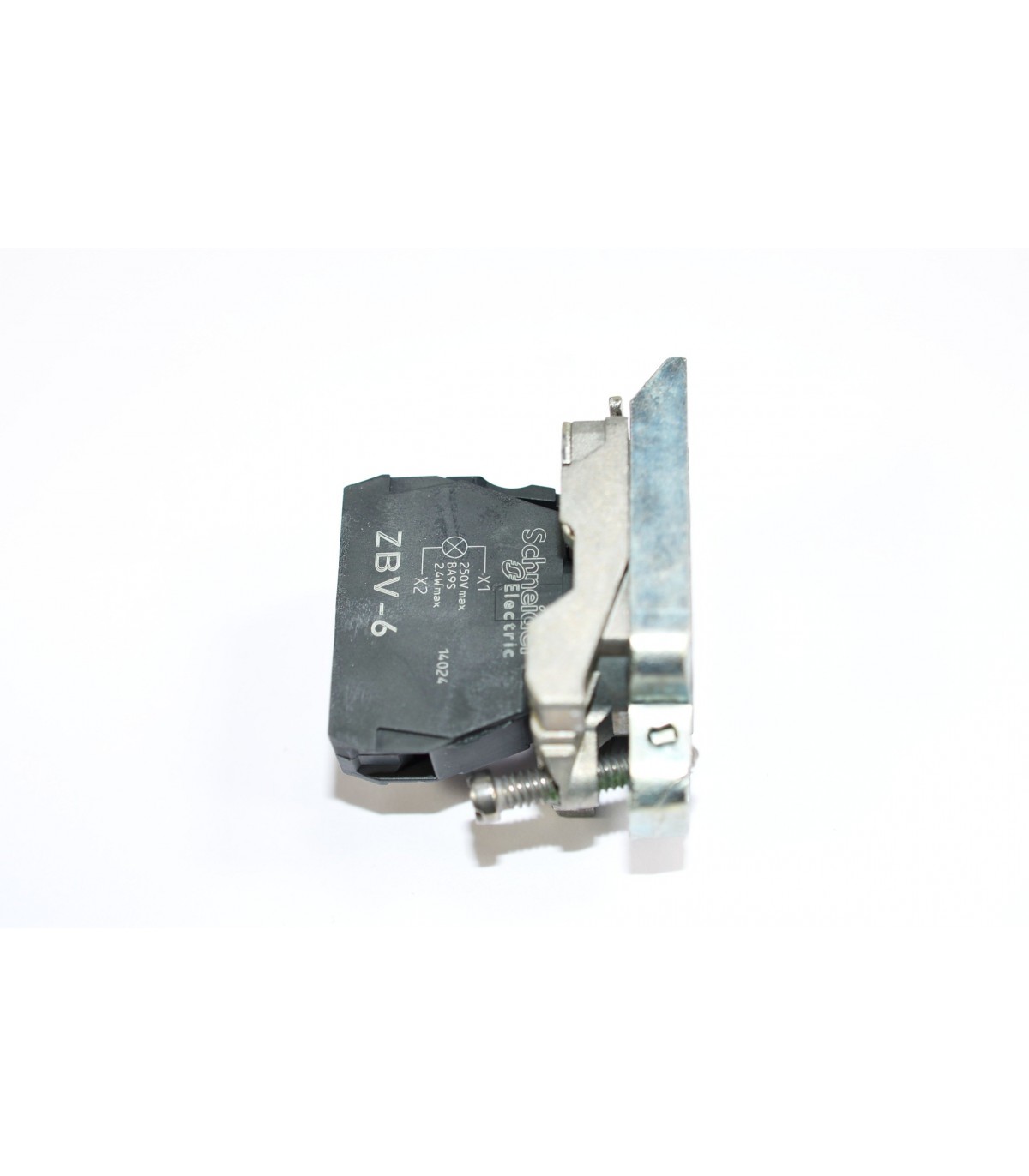

HARMONY XB4 - CORPS VOYANT BA9S - ALIM DIRECTE 250V

Caractéristiques techniques

Gamme de produits : Harmony XB4
Fonction produit : Bloc corps/lumineux complet
Nom de l'appareil : ZB4
Matière de l'embase de fixation : Zamak
Vente par quantité indivisible : 1
Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout
Source lumineuse : Lampes non incluse
Culot de lampe : BA 9s
Alimentation du bloc lumineux : Direct <2,4 W
[us] tension d'alimentation : <= 250 V
Largeur hors tout cao : 30 mm
Hauteur hors tout cao : 47 mm
Profondeur hors tout cao : 37 mm
Description des bornes iso n°1 : (X1-X2)PL
Poids du produit : 0,052 kg
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis

Suite des caractéristiques techniques

Perforé compatible avec plat Ø 5,5 mm tournevis
[ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
Type de signalisation : Fixe
Présentation du produit : Sous-ensembles de base
Traitement de protection : TH
Température ambiante pour le stockage : -40…70 °C
Température de fonctionnement : -40…70 °C
Classe de protection contre les chocs électriques : Classe I se conformer à IEC 60536
Normes : EN/IEC 60947-5-5
EN/IEC 60947-5-4
EN/IEC 60947-1
EN/IEC 60947-5-1
UL 508
CSA C22.2 No 14
JIS C8201-5-1
JIS C8201-1
Certifications du produit : BV
RINA
CSA
Listé UL
LROS (Lloyds register of shipping)
GL
DNV
Tenue aux vibrations : 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Harmony
Utilisation : Constituants de commandes et signalisations
Fonction : Commande et signalisation diamètre 22
Utilisation finale : Harmony ZB4, corps
Pays de fabrication : France
Code douanier : 8531807000
