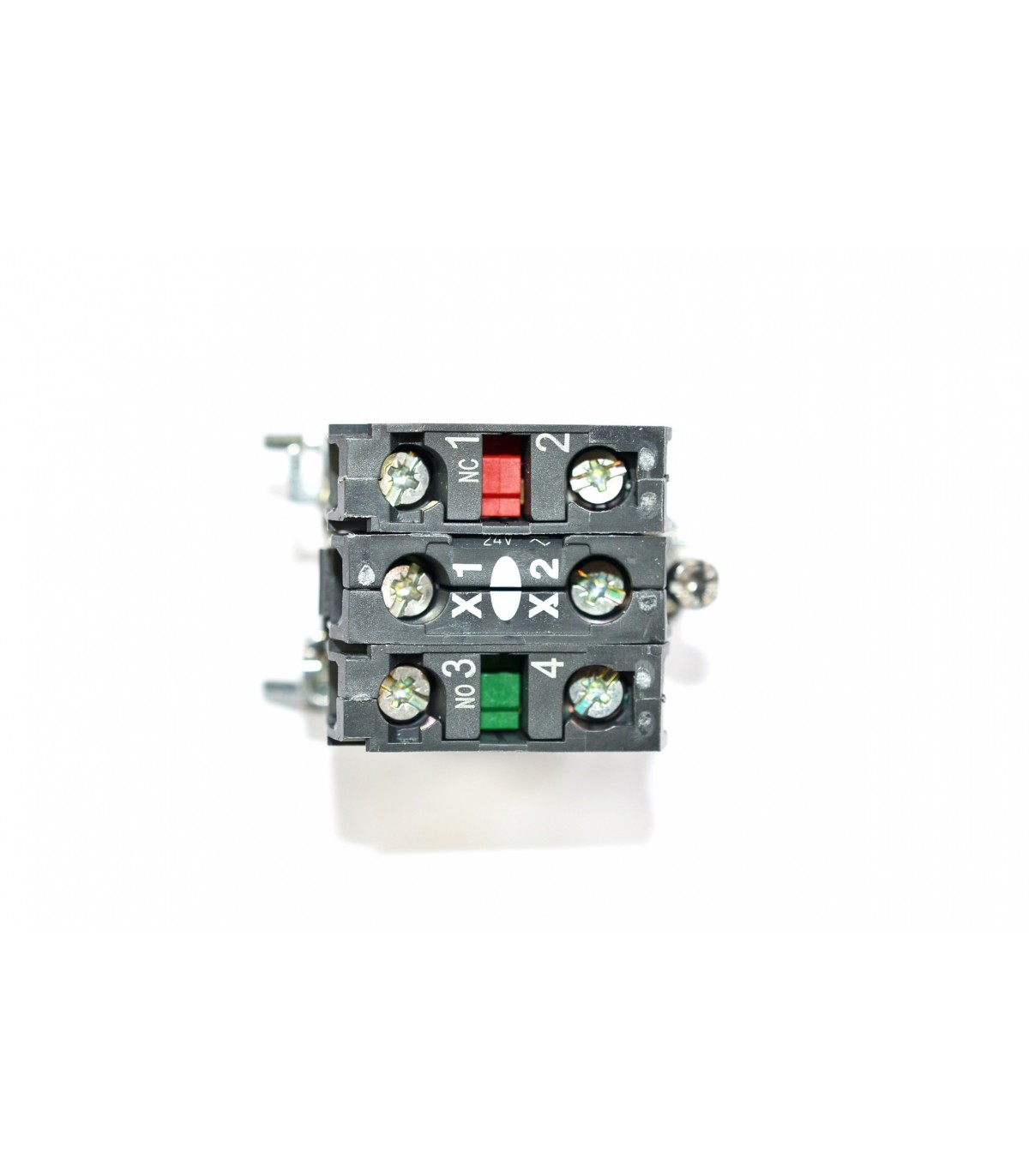

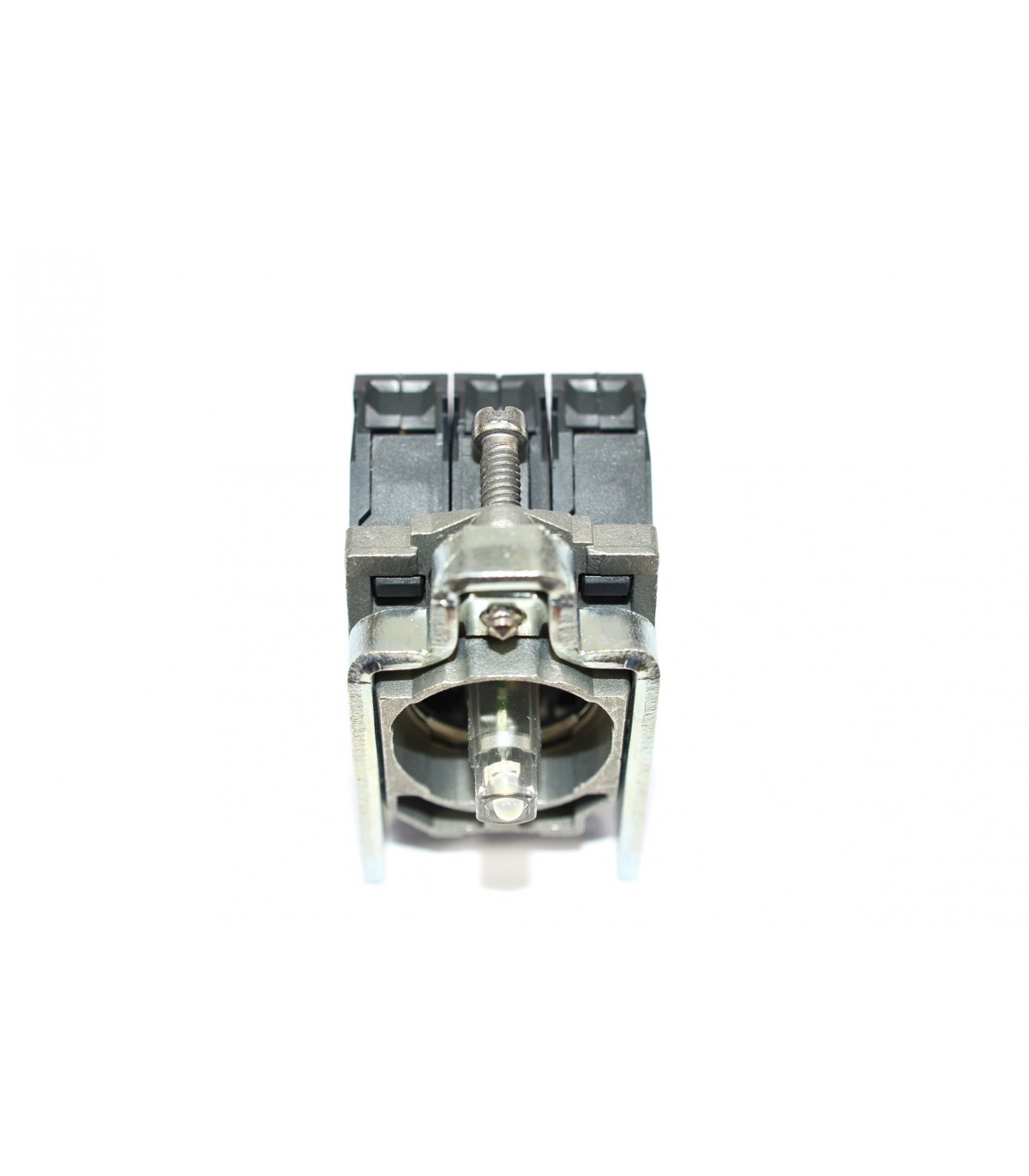

HARMONY CORPS DE BOUTON LUMINEUX - Ø22 - BLANC LED INTEGREE 1O+1F

Caractéristiques techniques

Gamme de produits : Harmony XB4
Fonction produit : Assemblage corps/contact complet et bloc lumineux
Nom de l'appareil : ZB4
Matière de l'embase de fixation : Zamak
Vente par quantité indivisible : 1
Type de tête : Standard
Description des contacts : 1 "O" + 1 "F"
Fonctionnement des contacts : À action dépendante
Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
Source lumineuse : LED protégée
Culot de lampe : Tout LED
Alimentation du bloc lumineux : Direct
Couleur de la source lumineuse : Blanc
[us] tension d'alimentation : 24 V CA/CC à 50/60 Hz
Largeur hors tout cao : 30 mm
Hauteur hors tout cao : 47 mm
Description des bornes iso n°1 : (11-12)NC
Poids du produit : 0,074 kg
Utilisation des contacts : Standard
Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
Course d'actionnement : 1,5 mm (état électrique modifié par "O")
2,6 mm (état électrique modifié par "F")
4,3 mm (course totale)
Force d'actionnement : 2 N état électrique modifié par "O"
2,3 N état électrique modifié par "F"
Couple de fonctionnement : 0,05 N.m état électrique modifié par "F"
Endurance mécanique : 5000000 cycles
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts : Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

Suite des caractéristiques techniques

[ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
[ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
[ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique : 1000000 cycles, AC-15, 2 A à 230 V, cadence de fonctionnement
1000000 cycles, AC-15, 3 A à 120 V, cadence de fonctionnement
1000000 cycles, AC-15, 4 A à 24 V, cadence de fonctionnement
1000000 cycles, DC-13, 0,2 A à 110 V, cadence de fonctionnement
1000000 cycles, DC-13, 0,5 A à 24 V, cadence de fonctionnement
Fiabilité électrique : Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Type de signalisation : Fixe
Limites de la tension d'alimentation : 19,2…30 V CC
21,6…26,4 V CA
Consommation électrique : 18 mA
Durée de vie : 100000 H à la tension nominale et à 25 °C
Tenue aux ondes de choc : 1 kV se conformer à CEI 61000-4-5
Présentation du produit : Sous-ensembles de base
Traitement de protection : TH
Température ambiante pour le stockage : -40…70 °C
Température de fonctionnement : -40…70 °C
Classe de protection contre les chocs électriques : Classe I se conformer à IEC 60536
Normes : JIS C8201-5-1
EN/IEC 60947-1
CSA C22.2 No 14
EN/IEC 60947-5-5
EN/IEC 60947-5-1
EN/IEC 60947-5-4
UL 508
JIS C8201-1
Certifications du produit : LROS (Lloyds register of shipping)
RINA
BV
Listé UL
CSA
GL
DNV
Tenue aux vibrations : 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
Tenue aux transitoires rapides : 2 kV se conformer à CEI 61000-4-4
Tenue aux champs électromagnétiques rayonnés : 10 V/m se conformer à CEI 61000-4-3
Tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) se conformer à IEC 61000-2-6
8 kV à l’air libre (dans les pièces d'isolation) se conformer à IEC 61000-2-6
Émission électromagnétique : Classe B se conformer à IEC 55011
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Harmony
Utilisation : Constituants de commandes et signalisations
Fonction : Commande et signalisation diamètre 22
Utilisation finale : Harmony ZB4, corps
Pays de fabrication : France
Code douanier : 8536501190
