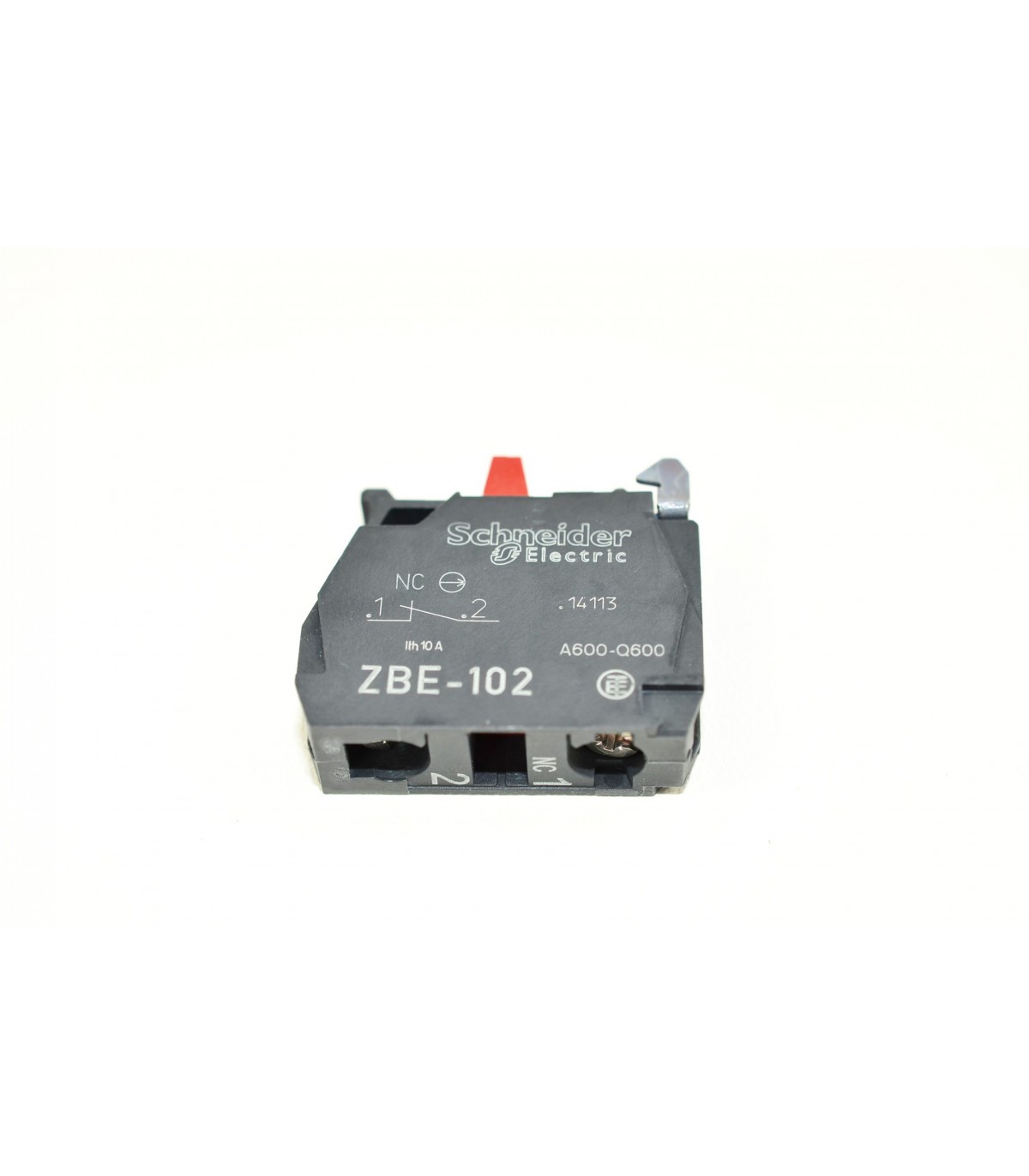

HARMONY - BLOC CONTACT - 1O - RACCORDEMENT VIS-ETRIER

Caractéristiques techniques

Gamme de produits : Harmony XB4
Harmony XB5
Fonction produit : Bloc de contacts
Nom de l'appareil : ZBE
Vente par quantité indivisible : 5
Degré de protection ip : IP20 se conformer à CEI 60529
Description des contacts : 1 "O"
Fonctionnement des contacts : À action dépendante
Type du bloc de contact : Unique
Utilisation des contacts : Contacts standards
Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
Poids du produit : 0,011 kg
Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
Course d'actionnement : 1,5 mm (état électrique modifié par "O")
4,3 mm (course totale)
Force d'actionnement : 2 N état électrique modifié par "O"
Endurance mécanique : 10000000 cycles
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis : Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
Matériau des contacts : Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
[ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1
[ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1

Suite des caractéristiques techniques

6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique : 1000000 cycles, AC-15, 2 A à 230 V, cadence de fonctionnement
1000000 cycles, AC-15, 3 A à 120 V, cadence de fonctionnement
1000000 cycles, AC-15, 4 A à 24 V, cadence de fonctionnement
1000000 cycles, DC-13, 0,2 A à 110 V, cadence de fonctionnement
1000000 cycles, DC-13, 0,5 A à 24 V, cadence de fonctionnement
Fiabilité électrique : Λ < 10exp(-7), 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Λ < 10exp(-8), 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Montage du bloc : Montage avant
Conditions d’utilisation : Montage sur collier de bouton-poussoir
Code de composition électrique : C1 (quantité <= 9)
C2 (quantité <= 7)
C3 (quantité <= 6)
C4 (quantité <= 4)
C5 (quantité <= 5)
C6 (quantité <= 3)
C7 (quantité <= 4)
C8 (quantité <= 2)
C9 (quantité <= 3)
C12 (quantité <= 6)
M1 (quantité <= 6)
M2 (quantité <= 4)
M3 (quantité <= 4)
M5 (quantité <= 2)
M6 (quantité <= 2)
M7 (quantité <= 6)
M8 (quantité <= 4)
M9 (quantité <= 2)
SF1 (quantité <= 3)
SF2 (quantité <= 2)
MF1 (quantité <= 2)
MF2 (quantité <= 2)
C10 (quantité <= 2)
M4 (quantité <= 2)
C13 (quantité <= 1)
Code de comptabilité : ZBE
Traitement de protection : TH
Température ambiante pour le stockage : -40…70 °C
Température de fonctionnement : -40…70 °C
Normes : EN/IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-5-1
EN/IEC 60947-1
UL 508
EN/IEC 60947-5-4
JIS C8201-1
Certifications du produit : CSA
RINA
GOST
BV
DNV
GL
LROS (Lloyds register of shipping)
CCC
UL
Tenue aux vibrations : 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Harmony
Utilisation : Constituants de commandes et signalisations
Fonction : Commande et signalisation diamètre 22
Utilisation finale : Harmony ZBE blocs électriques contacts
Pays de fabrication : France
Code douanier : 8536508090
