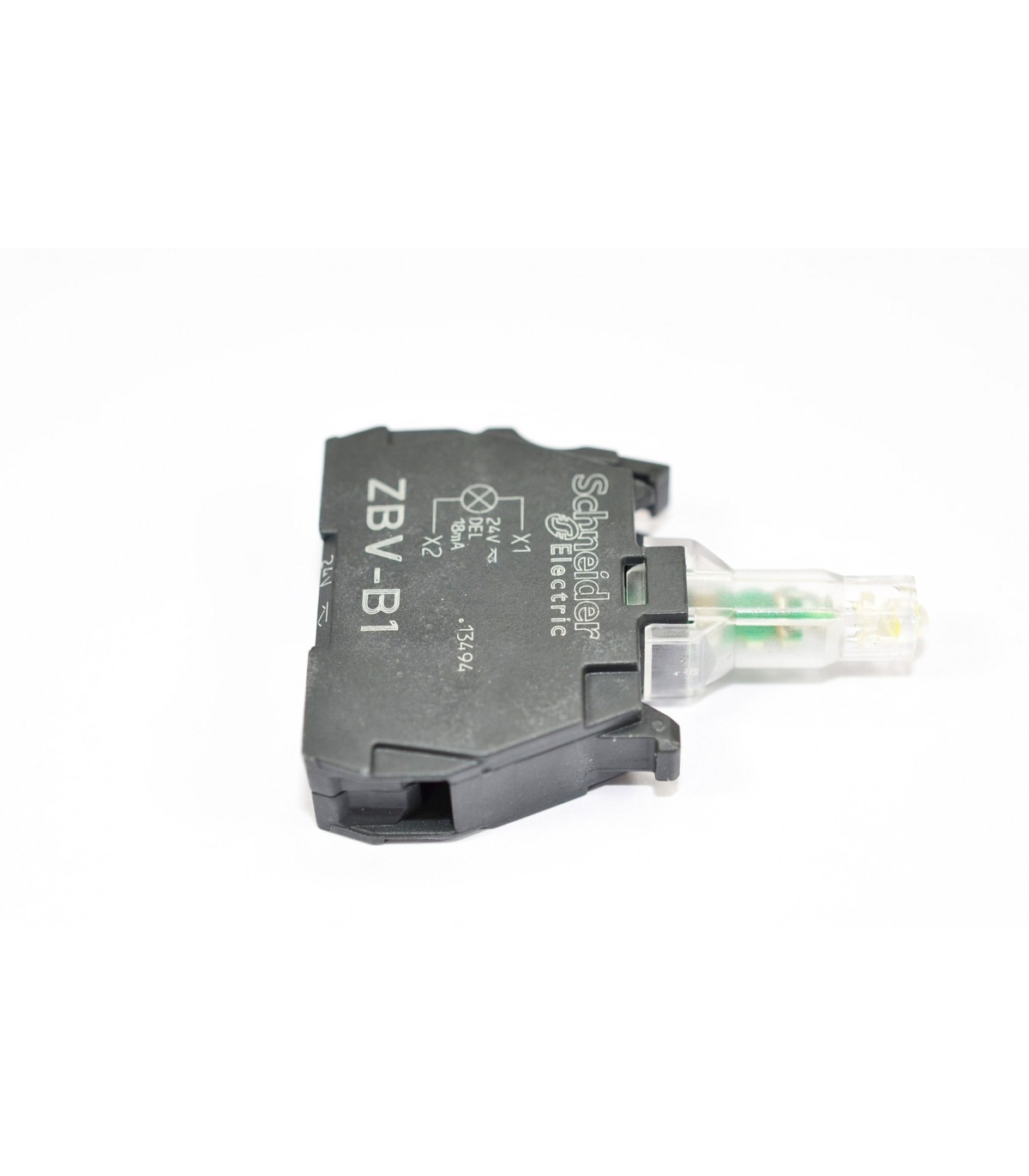

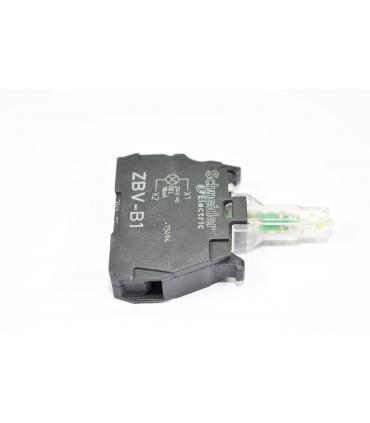

HARMONY - BLOC LUMINEUX XB4-XB5 - DEL - 24VACDC - BLANC - RACC

Caractéristiques techniques

Gamme de produits : Harmony XB5
Harmony XB4
Fonction produit : Bloc lumineux
Nom de l'appareil : ZBV
Vente par quantité indivisible : 5
Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
Type de signalisation : Fixe
Source lumineuse : LED protégée
Culot de lampe : Tout LED
Alimentation du bloc lumineux : Direct
Couleur de la source lumineuse : Blanc
[us] tension d'alimentation : 24 V CA/CC à 50/60 Hz
Poids du produit : 0,017 kg
Couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
Limites de la tension d'alimentation : 19,2…30 V CC

Suite des caractéristiques techniques

21,6…26,4 V CA
Consommation électrique : 18 mA
Durée de vie : 100000 H à la tension nominale et à 25 °C
Tenue aux ondes de choc : 1 kV se conformer à CEI 61000-4-5
Montage du bloc : Montage avant
Code de composition électrique : M1
M2
M3
M4
M5
M6
M10
MF1
P1
P2
PF1
Présentation du produit : Élément de base
Traitement de protection : TH
Température ambiante pour le stockage : -40…70 °C
Température de fonctionnement : -40…70 °C
Degré de protection ip : IP20 se conformer à CEI 60529
Normes : JIS C8201-5-1
EN/IEC 60947-1
EN/IEC 60947-5-1
CSA C22.2 No 14
EN/IEC 60947-5-5
EN/IEC 60947-5-4
UL 508
JIS C8201-1
Certifications du produit : Listé UL
CSA
Tenue aux transitoires rapides : 2 kV se conformer à CEI 61000-4-4
Tenue aux champs électromagnétiques rayonnés : 10 V/m se conformer à CEI 61000-4-3
Tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) se conformer à CEI 6100-4-11
8 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 6100-4-11
Émission électromagnétique : Classe B se conformer à IEC 55011
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Harmony
Utilisation : Constituants de commandes et signalisations
Fonction : Commande et signalisation diamètre 22
Utilisation finale : Harmony ZBV blocs électriques voyants
Pays de fabrication : France
Code douanier : 8531807000
