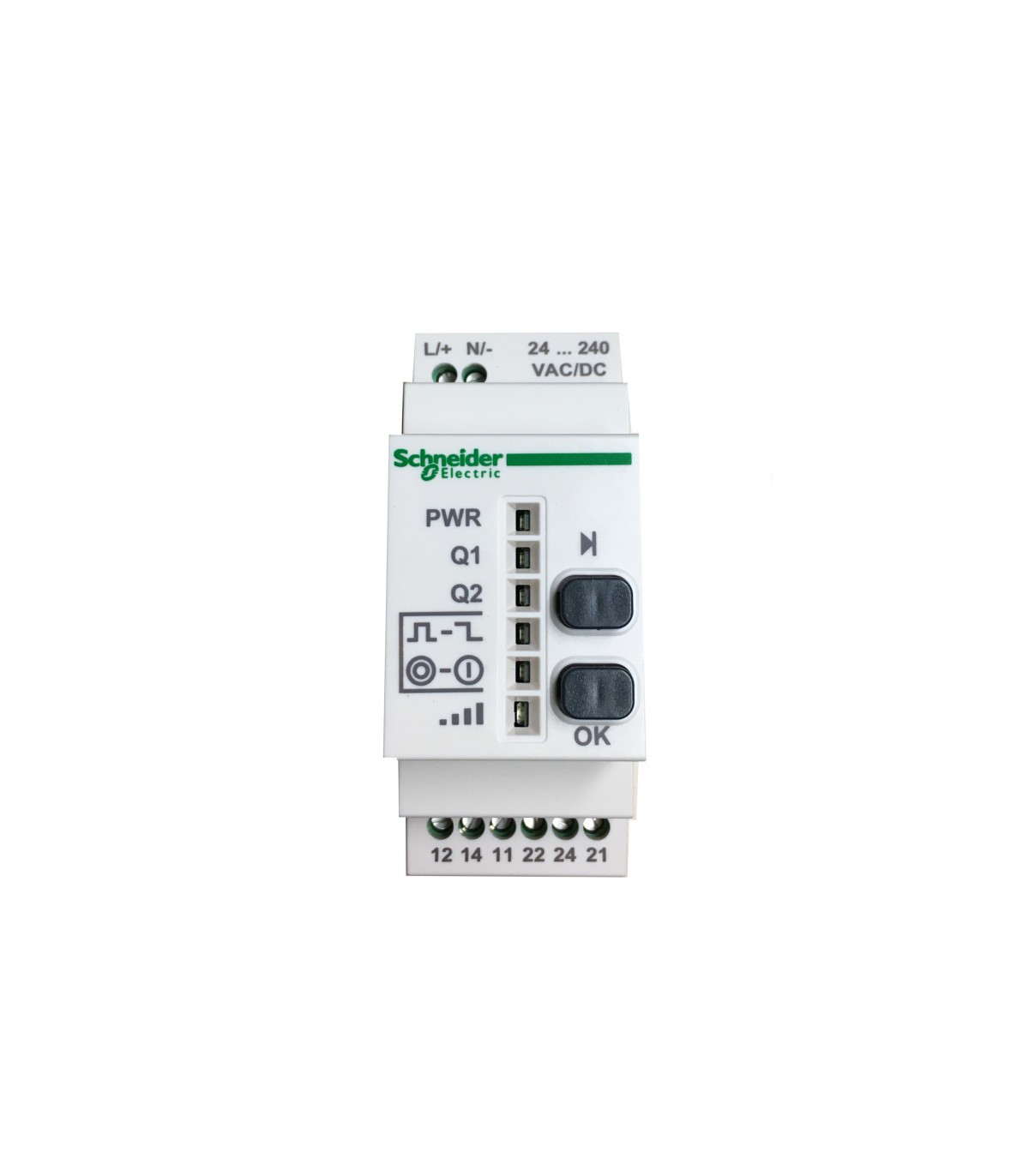

HARMONY RECEPTEUR PROGRAMMABLE 4 SORTIES PNP 200MA 24V 2 BOUTONS

Caractéristiques techniques

Gamme de produits : Harmony
Fonction produit : Récepteur programmable
Nom de l'appareil : ZBRRC
Application spécifique du produit : Interfaçage API
Fonction du module : Monostable
Temps de reset : 2 ms temporisation
Fréquence de transmission : 2405 MHz
Emission class : 5M00G7W
Type d'antenne : Omnidirectif
Type de sortie : Transistor PNP
Contacts de sortie : 4 sorties PNP
Plage de réglage de temporisation : 0,5 s (tolérance: - 15...15 %)
Courant commuté maximum : 0,2 mA CC
Courant commuté minimum : 10 mA à 5 V CC
[us] tension d'alimentation : 24 V CC - 15...20 %
Chute de tension maximale :
Protocole de communication : Zigbee green power à 2,4 GHz se conformer à IEEE 802.15.4
Portée maximale : 100 m dans champ libre
25 m émetteur en boîtier en plastique de type XAL D et récepteur en coffret métallique
40 m émetteur en boîtier de type XAL D, récepteur en coffret métallique et utilisation d'une antenne relais
Temps de réponse : < 30 ms après clics d'émetteur
Catégorie d'emploi : DC-13 se conformer à EN/IEC 60947-5-1
Puissance consommée maximale en va : 20 VA CC
Puissance consommée maximale en w : 20 W CC
Pouvoir de coupure : 4,8 W (par sortie)
Protection contre les courts-circuits : 0,4 A fusible type à fusion rapide
Position de montage : Toutes positions sans
Raccordement électrique : 1 câble de conducteur 0,14…2,5 mm² - AWG 26…AWG 14 - rigide - sans embout se conformer à IEC 60947-1
2 câbles de conducteurs 0,14…1,5 mm² - AWG 26...AWG 16 - rigide - sans embout se conformer à IEC 60947-1
1 câble de conducteur 0,14…4 mm² - AWG 26...AWG 12 - souple - avec embout se conformer à IEC 60947-1
2 câbles de conducteurs 0,14…1,5 mm² - AWG 26...AWG 16 - souple - avec embout se conformer à IEC 60947-1
Couple de serrage : 0,5…1 N.m se conformer à EN/IEC 60947-1
Matière du boîtier : Plastique auto-extinguible
État led : 1 LED vert pour Indicateur d'alimentation
1 LED vert et jaune pour signal de réception

Suite des caractéristiques techniques

4 LED vert pour Etat du relais
Support de montage : Rail DIN symétrique 35 mm se conformer à EN/IEC 60715
Platine de montage
Tension de tenue à fréquence de courte durée : 1 kV 50 Hz se conformer à EN/IEC 60947-5-1
[uimp] tension assignée de tenue aux chocs : 0,8 kV
Tenue aux ondes de choc : 0,5 kV mode différentiel se conformer à CEI 61000-4-5
1 kV mode commun se conformer à CEI 61000-4-5
Puissance consommée max en w : 1 mW
Nombre de canaux : 1
Technique de modulation : O-QPSK
Bande passante : 5 MHz
Gain de l'antenne : 0 dBi
Largeur : 36 mm
Hauteur : 108 mm
Profondeur : 75 mm
Poids du produit : 0,13 kg
Normes : EN/IEC 60947-5-1
Certifications radio : RSS
SRRC
ANATEL
ARIB T66
FCC
ICASA
Certifications du produit : CCC
CSA
GOST
C-Tick
UL
Marquage : CE
Température ambiante pour le stockage : -40…70 °C
Humidité relative : 90 % à -20…55 °C, sans condensation se conformer à ETSI EN 300 440-1
Tenue aux vibrations : +/- 7,5 mm (f= 5…14 Hz) se conformer à CEI 60068-2-6
2 gn (f= 8…150 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques : 10 gn (durée = 16 ms) pour 6000 chocs se conformer à CEI 60068-2-27
Degré de protection ip : IP20 se conformer à CEI 60529 (gaine)
IP20 (bornes)
Degré de pollution : 2 se conformer à IEC 60664-1
Catégorie de surtension : III se conformer à IEC 60664-1
Résistance d'isolement : > 500 MΩ à 500 V CC se conformer à NF C 20-030
[ui] tension d'isolement : 60 V se conformer à IEC 60664-1
Compatibilité électromagnétique : Immunité des environnements industriels se conformer à EN/IEC 61000-6-2
Émissions transmises par conduction et rayonnéesclasse B se conformer à CISPR22
Test d'immunité aux décharges électrostatiques - niveau de test: 8 kV (à l’air libre (dans les pièces d'isolation)) se conformer à CEI 6100-4-11
Test d'immunité aux décharges électrostatiques - niveau de test: 6 kV (sur le contact (parties métalliques)) se conformer à CEI 6100-4-11
Perturbation liée aux champs électromagnétiques - niveau de test: 10 V/m (80...2000 MHz) se conformer à CEI 61000-4-3
Perturbation liée aux champs électromagnétiques - niveau de test: 3 V/m (80…2700 MHz, distance = 20 m) se conformer à CEI 61000-4-3
Test d'immunité aux transitoires électriques rapides - niveau de test: 2 kV (fils d'alimentation) se conformer à CEI 61000-4-4
Perturbations RF transmises par conduction - niveau de test: 10 V se conformer à CEI 61000-4-6
Émission rayonnée se conformer à ETSI EN 300 440-1
Émission transmise par conduction se conformer à EN 300-489-1
Émission transmise par conduction se conformer à ETSI EN 300 489-3
Émission rayonnée se conformer à ETSI EN 300 440-2
Test d'immunité aux transitoires électriques rapides - niveau de test: 1 kV (fils de sortie PNP) se conformer à CEI 61000-4-4
Test d'immunité aux ondes de choc 1,2/50 µs - niveau de test: 0,5 kV (mode différentiel) se conformer à CEI 61000-4-5
Test d'immunité aux ondes de choc 1,2/50 µs - niveau de test: 1 kV (mode commun) se conformer à CEI 61000-4-5
Immunité aux micro-coupures et baisses de tension - niveau de test: 7 ms se conformer à IEC 61000-4-11
Statut environnemental de l'offre : Produit Green Premium
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Harmony
Utilisation : Constituants de commandes et signalisations
Fonction : Commande et signalisation diamètre 22
Utilisation finale : HARMONY RADIO RECEPTEU
Pays de fabrication : Indonesie
Code douanier : 8517620000
