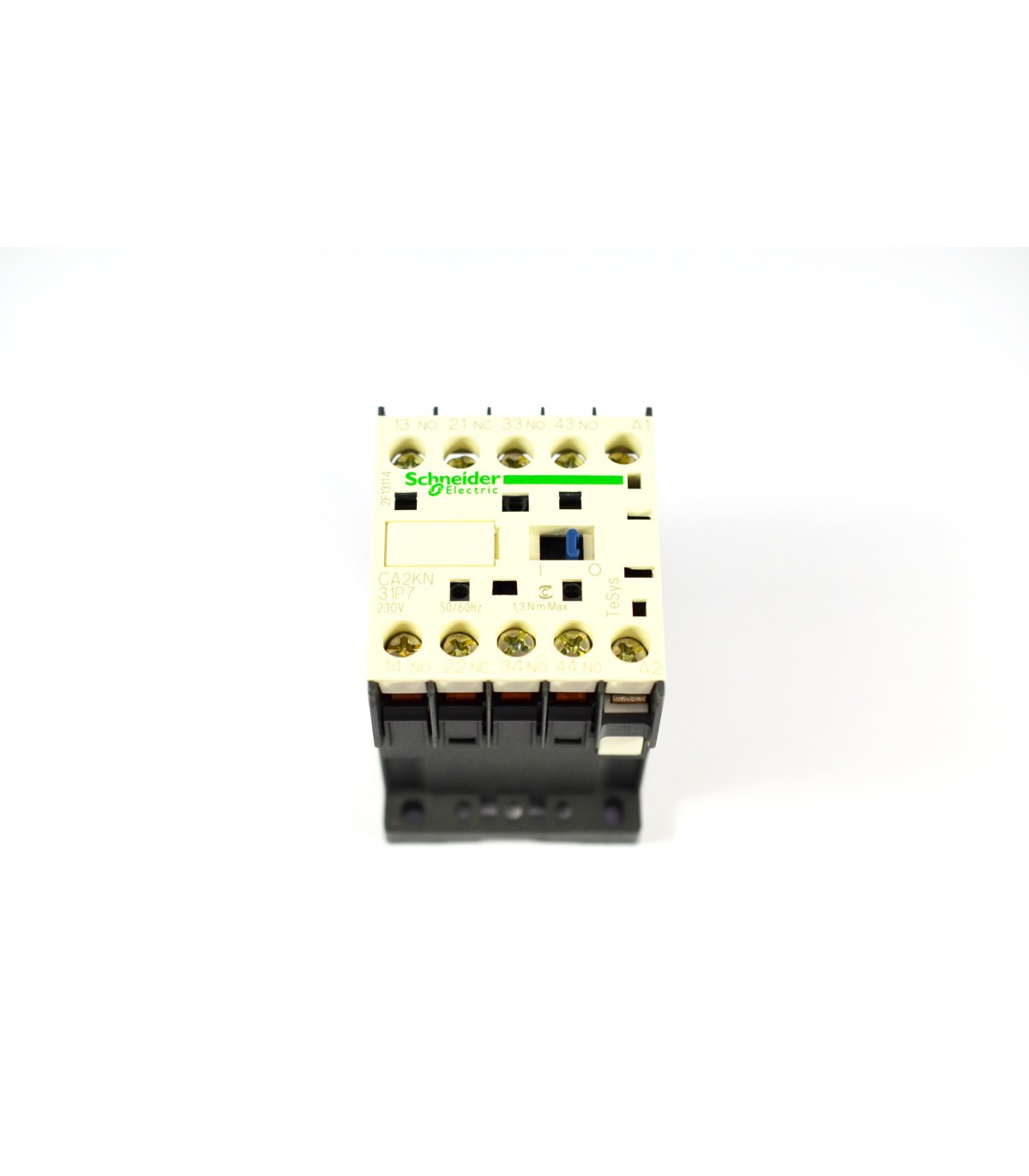

TESYS CA2K - CONTACTEUR - 3F+1O - INSTANTANE - 10A - 230VCA

Caractéristiques techniques

Gamme : TeSys
Nom du produit : TeSys CAK
Fonction produit : Relais inverseur pour VMC
Nom de l'appareil : CA2K
Application du contacteur : Télécommande
Catégorie d'emploi : AC-15
DC-13
Composition des pôles : 3 NO + 1 NF
[ue] tension assignée d'emploi : <= 690 V <= 400 Hz
Type de circuit de commande : CA à 50/60 Hz
Tension circuit de commande : 230 V CA 50/60 Hz
[ith] courant thermique conventionnel : 10 A à <50 °C
Pouvoir nominal d'enclenchement irms : 110 A se conformer à IEC 60947
Calibre du fusible à associer : 10 A gG se conformer à IEC 60947
10 A gG se conformer à VDE 0660
[ui] tension assignée d'isolement : 690 V se conformer à IEC 60947
750 V se conformer à VDE 0110 gr C
690 V se conformer à BS 5424
600 V se conformer à CSA C22.2 No 14
Support de montage : Rail
Platine
Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5…4 mm²rigide
Borniers à vis-étrier 2 câble(s) 1,5…4 mm²rigide
Borniers à vis-étrier 1 câble(s) 0,75…4 mm²souple avec extrémité de câble
Borniers à vis-étrier 2 câble(s) 0,75…4 mm²souple sans extrémité de câble
Borniers à vis-étrier 1 câble(s) 0,34…1,5 mm²souple avec extrémité de câble
Borniers à vis-étrier 2 câble(s) 0,34…1,5 mm²souple sans extrémité de câble

Suite des caractéristiques techniques

Couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 6 mm
Plage de tension du circuit de commande : Perte de niveau: 0,2 à 0,75 Uc (à <50 °C)
Opérationnel: 0,8…1,15 Uc (à <50 °C)
Temps de fonctionnement : 10…20 ms désexcitation bobine + ouverture "F"
10…20 ms excitation bobine + fermeture "F"
15…25 ms désexcitation bobine + fermeture "O"
5…15 ms excitation bobine + ouverture "O"
Endurance mécanique : 10 Mcycles
Vitesse de commande maxi : 10000 cyc/h
Immunité aux micro coupures : 2 ms
Puissance d'appel en va : 30 VA (à 20 °C)
Consommation moyenne au maintien en va : 4,5 VA (à 20 °C)
Dissipation thermique : 1,3 W
Tension de commutation minimale : 17 V
Courant commuté minimum : 5 mA
Distance de non-recouvrement : 0,5 mm
Résistance d'isolement : > 10 MΩ
Hauteur : 58 mm
Largeur : 45 mm
Profondeur : 57 mm
Poids du produit : 0,18 kg
Normes : BS 5424
IEC 60947
NF C 63-140
VDE 0660
Certifications du produit : UL
CSA
Degré de protection ip : IP2x
Traitement de protection : TC se conformer à IEC 60068
Température de fonctionnement : -25…50 °C
Température ambiante pour le stockage : -50…80 °C
Altitude de fonctionnement : 2000 m sans
Tenue au feu : V1 se conformer à UL 94
Exigence 2 se conformer à NF F 16-101
Exigence 2 se conformer à NF F 16-102
Robustesse mécanique : Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
Chocs contacteur ouvert: 10 Gn pour 11 ms se conformer à CEI 60068-2-27
Chocs contacteur fermé: 15 Gn pour 11 ms se conformer à CEI 60068-2-27
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys CA
Utilisation : Protection et commande moteur
Fonction : Contacteurs auxiliaires
Utilisation finale : TeSys CA2K
Pays de fabrication : France
Code douanier : 8536490099
