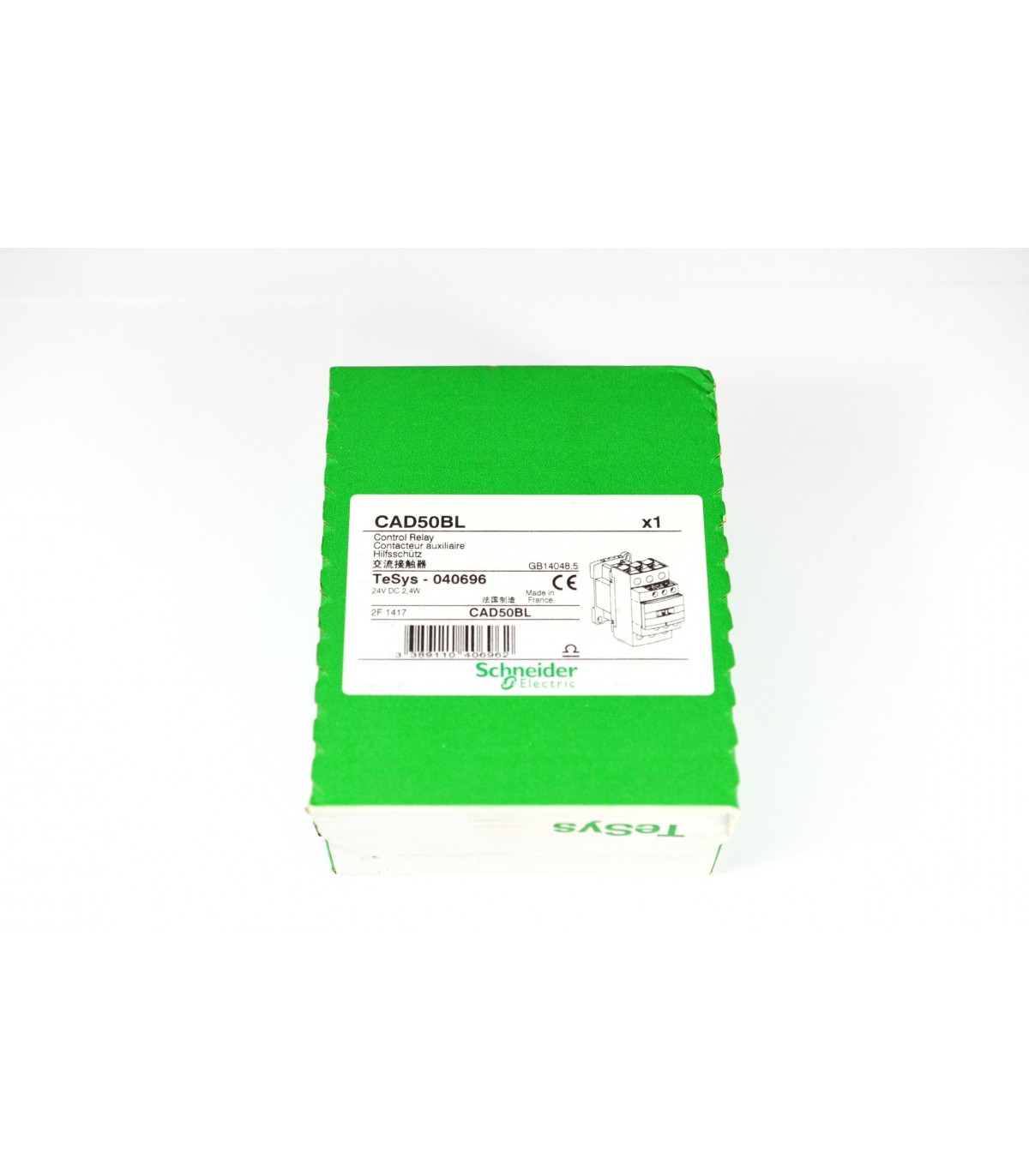

TESYS CAD50 - CONTACTEUR - 5F+0O - INSTANTANE - 10A - 24VCC

Caractéristiques techniques

Gamme : TeSys
Nom du produit : TeSys CAD
Fonction produit : Relais inverseur pour VMC
Nom de l'appareil : CAD
Application du contacteur : Télécommande
Catégorie d'emploi : AC-15
AC-14
DC-13
Composition des pôles : 5 NO
[ue] tension assignée d'emploi : <= 690 V CA 25...400 Hz
Type de circuit de commande : CC basse consommation
Tension circuit de commande : 24 V CC
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
[ith] courant thermique conventionnel : 10 A à <60 °C
Pouvoir nominal d'enclenchement irms : 140 A CA se conformer à IEC 60947-5-1
250 A CC se conformer à IEC 60947-5-1
[icw] courant assigné de courte durée admissible : 100 A - 1 s
120 A - 500 ms
140 A - 100 ms
Calibre du fusible à associer : 10 A gG se conformer à IEC 60947-5-1
[ui] tension assignée d'isolement : 600 V UL certifié
600 V CSA certifié
690 V se conformer à IEC 60947-5-1
Support de montage : Rail
Platine
Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câble
Borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câble
Borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câble
Borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câble

Suite des caractéristiques techniques

Borniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câble
Borniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câble
Couple de serrage : 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
1,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Plage de tension du circuit de commande : Opérationnel: 0,7 à 1,25 Uc
Perte de niveau: 0,1 à 0,25 Uc
Temps de fonctionnement : 65…88 ms excitation bobine + fermeture "F"
14…25 ms désexcitation bobine + ouverture "F"
Endurance mécanique : 30 Mcycles
Vitesse de commande maxi : 180 cyc/mn
Constante de temps : 40 ms
Puissance d'appel en w : 2,4 W (à 20 °C)
Consommation moyenne au maintien en w : 2,4 W à 20 °C
Tension de commutation minimale : 17 V
Courant commuté minimum : 5 mA
Temps de non-chevauchement : 1,5 ms sur excitation entre contact NC + NO
1,5 ms sur désexcitation entre contact NC + NO
Résistance d'isolement : > 10 MΩ
Robustesse mécanique : Chocs relais de contrôle ouvert: 10 Gn pour 11 ms se conformer à CEI 60068-2-27
Chocs relais de contrôle fermé: 15 Gn pour 11 ms se conformer à CEI 60068-2-27
Vibrations relais de contrôle ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
Vibrations relais de contrôle fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
Hauteur : 77 mm
Largeur : 45 mm
Profondeur : 93 mm
Poids du produit : 0,58 kg
Normes : BS 4794
EN 60947-5
IEC 60947-5-1
NF C 63-140
VDE 0660
Certifications du produit : CSA
UL
Degré de protection ip : IP2x se conformer à VDE 0106
Traitement de protection : TH se conformer à IEC 60068
Température de fonctionnement : -40…70 °C
Température ambiante pour le stockage : -60…80 °C
Altitude de fonctionnement : 3000 m sans
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys CA
Utilisation : Protection et commande moteur
Fonction : Contacteurs auxiliaires
Utilisation finale : TeSys CAD avec bobine en courant basse consommation
Pays de fabrication : France
Code douanier : 8536419089
