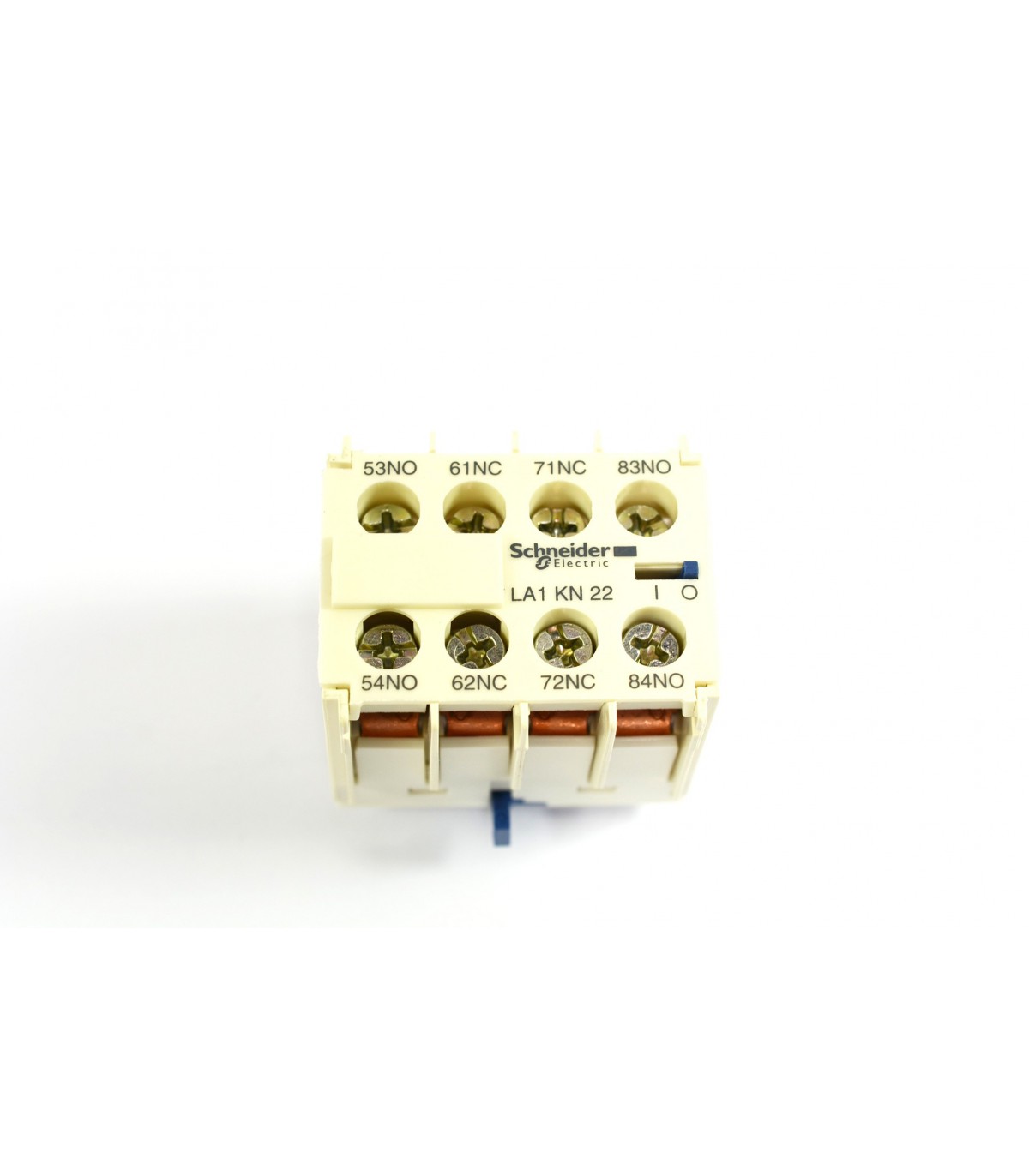

TESYS CA - BLOC DE CONTACTS AUXILIAIRES - 2F+2O - BORNES

Caractéristiques techniques

Gamme de produits : TeSys K
Relais de contrôle TeSys K
Gamme : TeSys
Nom de l'appareil : LA1
Fonction produit : Bloc de contact auxiliaire
Manœuvre des contacts auxiliaires : Instantané
Composition des pôles : 2F+2O
Mode de raccordement : Borniers à vis-étrier 1 câble(s) 0,34…1,5 mm²souple avec extrémité de câble
Borniers à vis-étrier 1 câble(s) 0,75…4 mm²souple sans extrémité de câble
Borniers à vis-étrier 1 câble(s) 1,5…4 mm²rigide
Borniers à vis-étrier 2 câble(s) 0,34…1,5 mm²souple avec extrémité de câble
Borniers à vis-étrier 2 câble(s) 0,75…4 mm²souple sans extrémité de câble
Borniers à vis-étrier 2 câble(s) 1,5…4 mm²rigide
Emplacement de montage : Façade
[ui] tension assignée d'isolement : 690 V - pour télécommande se conformer à BS 5424
690 V - pour télécommande se conformer à IEC 60947
750 V - pour télécommande se conformer à VDE 0010 groupe C
600 V - pour télécommande se conformer à CSA C22.2

Suite des caractéristiques techniques

[ue] tension assignée d'emploi : <= 690 V CA <= 400 Hz
[ith] courant thermique conventionnel : 10 A à <50 °C
Pouvoir nominal d'enclenchement irms : 110 A à <= 690 V CA se conformer à IEC 60947
Courant temporaire admissible : 80 A 1 s
60 A 500 ms
110 A 100 ms
Calibre du fusible à associer : 10 A gG à <= 690 V se conformer à IEC 60947
10 A gG à <= 690 V se conformer à VDE 0660
Courant commuté minimum : 5 mA
Tension de commutation minimale : 17 V
Distance de non-recouvrement : 0,5 mm
Résistance d'isolement : > 10 MΩ pour télécommande
Couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
Profondeur : 35 mm
Poids du produit : 0,045 kg
Caractéristique d'environnement : Environnement normal
Normes : VDE 0660
IEC 60947
NF C 63-110
BS 5424
Certifications du produit : UL
CSA
Degré de protection ip : IP2x se conformer à VDE 0106
Traitement de protection : TC se conformer à IEC 60068
Température de fonctionnement : -25…50 °C
Température ambiante pour le stockage : -50…80 °C
Altitude de fonctionnement : 2000 m sans
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys CA
Utilisation : Protection et commande moteur
Fonction : Contacteurs auxiliaires
Utilisation finale : TeSys K blocs de contacts instantanés et temporisations
Pays de fabrication : Indonesie
Code douanier : 8536909599
