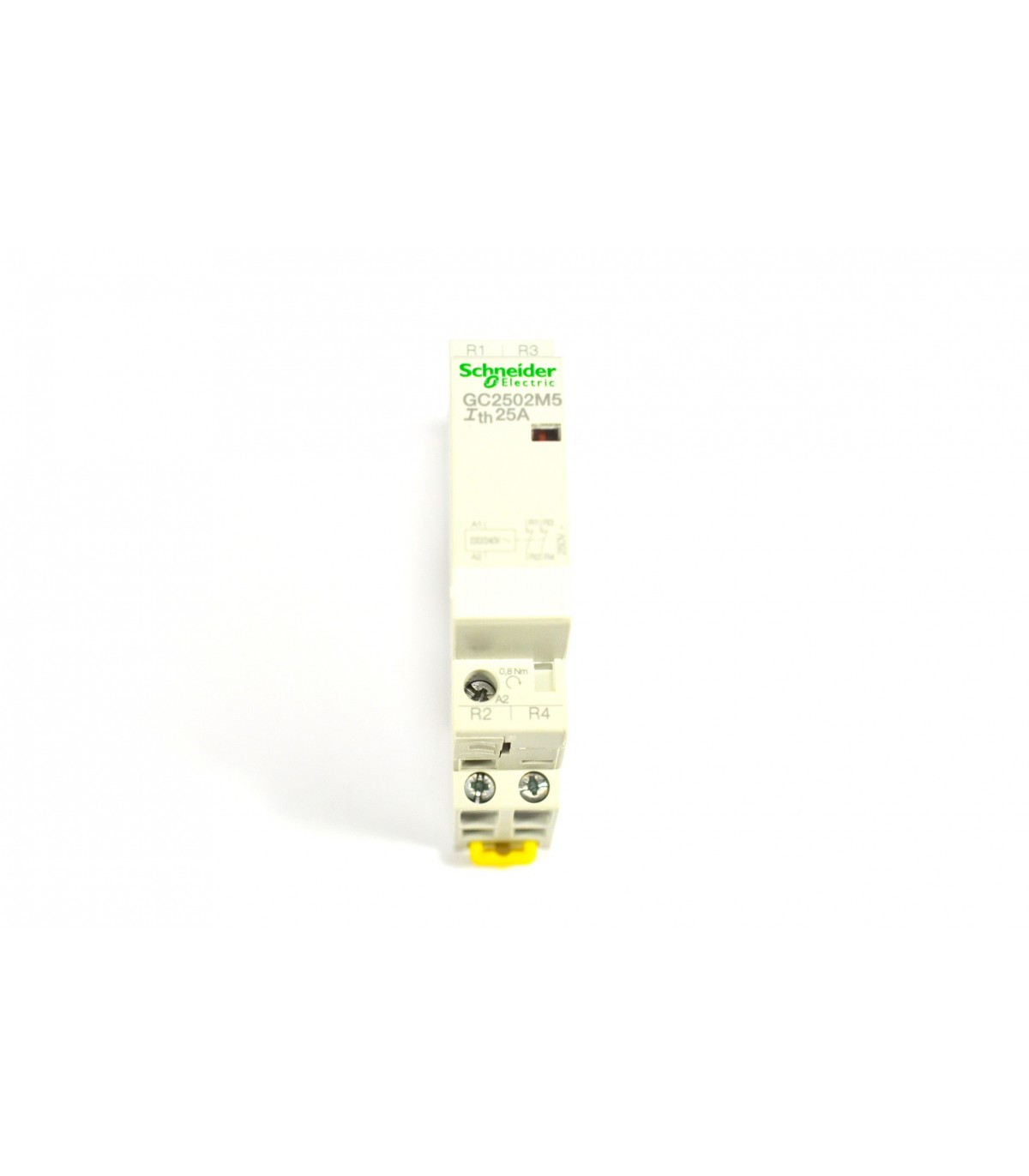

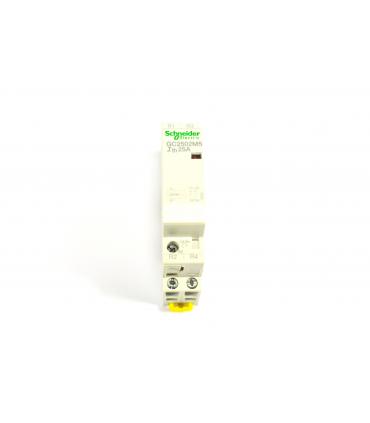

TESYS GC - CONTACTEUR - 2O - 25A - 220..240VCA

Caractéristiques techniques

Gamme : TeSys
Nom du produit : TeSys GC
Fonction produit : Contacteur modulaire
Nom de l'appareil : GC25
Application du contacteur : Chaleur
Éclairage
Commande moteur (AC-3)
Catégorie d'emploi : AC-7A
AC-7B
Description des pôles : 2P
Power pole contact composition : 2 "O"
[ue] tension assignée d'emploi : <= 250 V CA
[ie] courant assigné d'emploi : 25 A AC-7A
8,5 A AC-7B
Position de montage : 30°/verticale
Type de circuit de commande : CA à 50 Hz
Tension circuit de commande : 220...240 V CA 50 Hz
[uimp] tension assignée de tenue aux chocs : 4 kV
[ith] courant thermique conventionnel : 25 A à
Pouvoir nominal d'enclenchement irms : 68 A à 400 V CA pour circuit de puissance se conformer à CEI 61095
Pouvoir assigné de coupure : 68 A à 400 V pour circuit de puissance se conformer à CEI 61095
[icw] courant assigné de courte durée admissible : 200 A à
62 A à
Calibre du fusible à associer : 25 A GL à <= 440 V pour circuit de puissance
Impédance moyenne : 2,5 mOhm - Ith 25 A 50 Hz pour circuit de puissance
[ui] tension d'isolement : 500 V se conformer à CEI 61095
500 V se conformer à VDE 0110
Endurance électrique : AC-7A: 100000 cycles
AC-7B: 100000 cycles
Puissance dissipée par pôle : 1,6 W
Type de commande : Contrôle à distance
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Normes : CEI 61095
IEC 60947-5
Mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 2,5 mm²souple sans extrémité de câble

Suite des caractéristiques techniques

Télécommande: borniers à vis-étrier 2 câble(s) 2,5 mm²souple sans extrémité de câble
Télécommande: borniers à vis-étrier 1 câble(s) 2,5 mm²souple avec extrémité de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1,5 mm²souple avec extrémité de câble
Télécommande: borniers à vis-étrier 1 câble(s) 1,5 mm²rigide sans extrémité de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1,5 mm²rigide sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²souple sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 2 câble(s) 4 mm²souple sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²souple avec extrémité de câble
Circuit de puissance: borniers à vis-étrier 2 câble(s) 1,5 mm²souple avec extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²rigide sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 2 câble(s) 4 mm²rigide sans extrémité de câble
Couple de serrage : Télécommande: 0,8 N.m - sur borniers à vis-étrier
Circuit de puissance: 0,8 N.m - sur borniers à vis-étrier
Temps de fonctionnement : 10…25 ms ouverture
10…30 ms fermeture
Endurance mécanique : 1000000 cycles
Vitesse de commande maxi : 300 cyc/h à <50 °C
Plage de tension du circuit de commande : Perte de niveau: 0,2 à 0,75 Uc à 50 Hz (à <50 °C)
Opérationnel: 0,85…1,1 Uc à 50 Hz (à <50 °C)
Puissance d'appel en va : 15 VA 50 Hz (à 20 °C)
Consommation moyenne au maintien en va : 3,8 VA 50 Hz (à 20 °C)
Dissipation thermique : 1,3 W à 50/60 Hz
Degré de protection ip : IP40 se conformer à VDE 0106 (en enveloppe)
IP20 se conformer à VDE 0106
Traitement de protection : TC
Température de fonctionnement : -5…50 °C
Température ambiante pour le stockage : -40…70 °C
Altitude de fonctionnement : <= 3000 m
Robustesse mécanique : Chocs contacteur ouvert: 10 Gn pour 11 ms
Chocs contacteur fermé: 15 Gn pour 11 ms
Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz
Vibrations contacteur fermé: 3 Gn, 5 à 300 Hz
Nombre total de modules de 18 mm : 1
Hauteur : 81 mm
Largeur : 17,5 mm
Profondeur : 62,5 mm
Poids du produit : 0,11 kg
Quantité du lot : Jeu de 12
Couleur : Blanc
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys GC
Utilisation : Protection et commande moteur
Fonction : Contacteurs et appareillages modulaires
Utilisation finale : GC
Pays de fabrication : France
Code douanier : 8536490099
