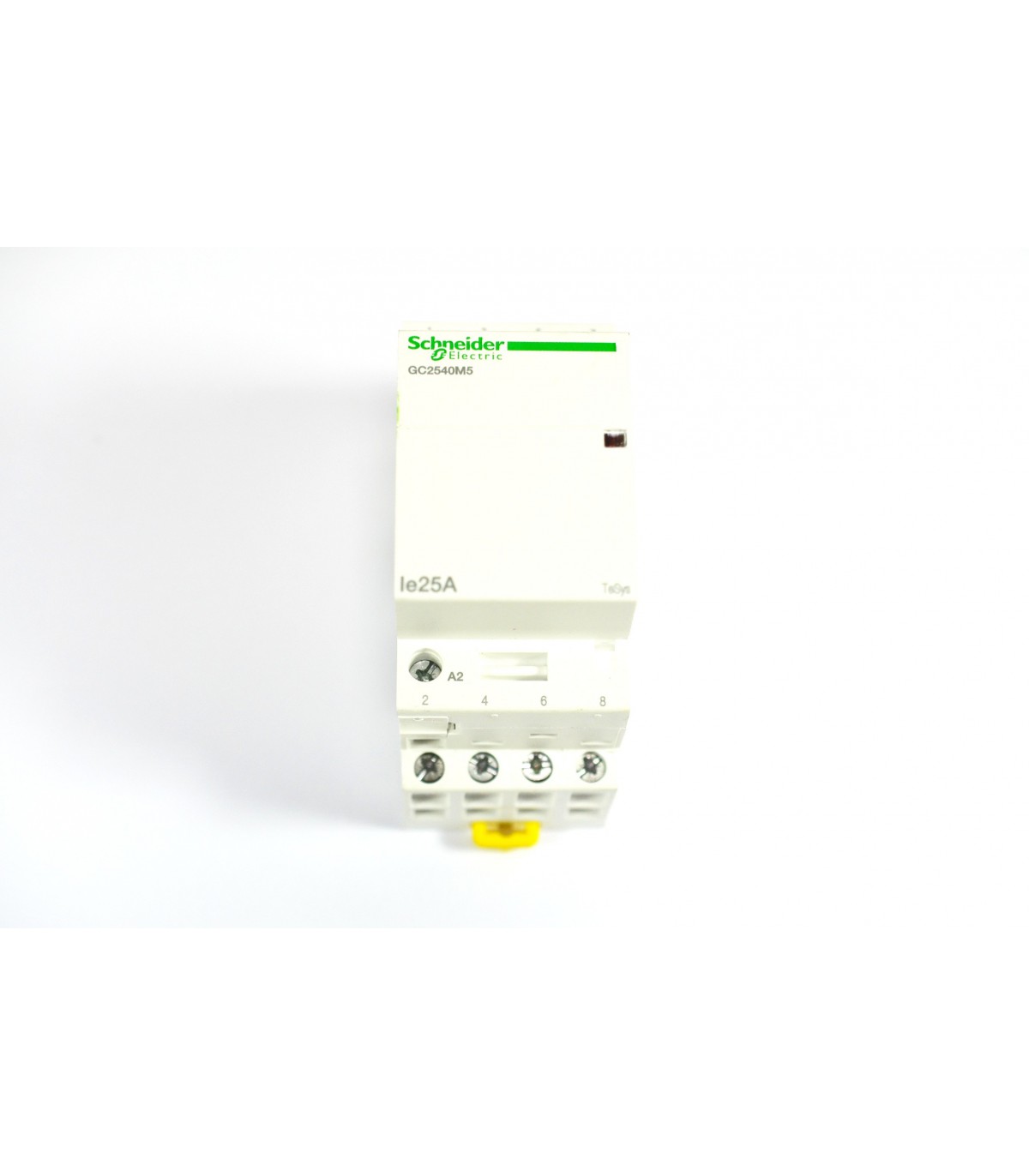

TeSys GC - contacteur - 4F - 25A - 220..240Vca

Caractéristiques techniques

Gamme : TeSys
Nom du produit : TeSys GC
Fonction produit : Contacteur modulaire
Nom de l'appareil : GC25
Application du contacteur : Éclairage
Commande moteur (AC-3)
Chaleur
Catégorie d'emploi : AC-7B
AC-7A
Description des pôles : 4P
Power pole contact composition : 4F
[ue] tension assignée d'emploi : <= 250 V CA
[ie] courant assigné d'emploi : 25 A AC-7A
8,5 A AC-7B
Position de montage : 30°/verticale
Type de circuit de commande : CA à 50 Hz
Tension circuit de commande : 220...240 V CA 50 Hz
[uimp] tension assignée de tenue aux chocs : 4 kV
[ith] courant thermique conventionnel : 25 A à
Pouvoir nominal d'enclenchement irms : 68 A à 400 V CA pour circuit de puissance se conformer à CEI 61095
Pouvoir assigné de coupure : 68 A à 400 V pour circuit de puissance se conformer à CEI 61095
[icw] courant assigné de courte durée admissible : 200 A à
62 A à
Calibre du fusible à associer : 25 A GL à <= 440 V pour circuit de puissance
Impédance moyenne : 2,5 mOhm - Ith 25 A 50 Hz pour circuit de puissance
[ui] tension d'isolement : 500 V se conformer à CEI 61095
500 V se conformer à VDE 0110
Endurance électrique : AC-7A: 100000 cycles
AC-7B: 100000 cycles
Puissance dissipée par pôle : 1,6 W
Type de commande : Contrôle à distance
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Normes : CEI 61095

Suite des caractéristiques techniques

IEC 60947-5
Mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 2,5 mm²souple sans extrémité de câble
Télécommande: borniers à vis-étrier 2 câble(s) 2,5 mm²souple sans extrémité de câble
Télécommande: borniers à vis-étrier 1 câble(s) 2,5 mm²souple avec extrémité de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1,5 mm²souple avec extrémité de câble
Télécommande: borniers à vis-étrier 1 câble(s) 1,5 mm²rigide sans extrémité de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1,5 mm²rigide sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²souple sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 2 câble(s) 4 mm²souple sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²souple avec extrémité de câble
Circuit de puissance: borniers à vis-étrier 2 câble(s) 1,5 mm²souple avec extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²rigide sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 2 câble(s) 4 mm²rigide sans extrémité de câble
Couple de serrage : Télécommande: 0,8 N.m - sur borniers à vis-étrier
Circuit de puissance: 0,8 N.m - sur borniers à vis-étrier
Temps de fonctionnement : 10…25 ms ouverture
10…30 ms fermeture
Endurance mécanique : 1000000 cycles
Vitesse de commande maxi : 300 cyc/h à <50 °C
Plage de tension du circuit de commande : Perte de niveau: 0,2 à 0,75 Uc à 50 Hz (à <50 °C)
Opérationnel: 0,85…1,1 Uc à 50 Hz (à <50 °C)
Puissance d'appel en va : 34 VA 50 Hz (à 20 °C)
Consommation moyenne au maintien en va : 4,6 VA 50 Hz (à 20 °C)
Dissipation thermique : 1,6 W à 50/60 Hz
Degré de protection ip : IP40 se conformer à VDE 0106 (en enveloppe)
IP20 se conformer à VDE 0106
Traitement de protection : TC
Température de fonctionnement : -5…50 °C
Température ambiante pour le stockage : -40…70 °C
Altitude de fonctionnement : <= 3000 m
Robustesse mécanique : Chocs contacteur ouvert: 10 Gn pour 11 ms
Chocs contacteur fermé: 15 Gn pour 11 ms
Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz
Vibrations contacteur fermé: 3 Gn, 5 à 300 Hz
Nombre total de modules de 18 mm : 2
Hauteur : 85 mm
Largeur : 36 mm
Profondeur : 62,5 mm
Poids du produit : 0,23 kg
Quantité du lot : Jeu de 6
Couleur : Blanc
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Garantie : 12 mois

Gamme produit : TeSys GC
Utilisation : Protection et commande moteur
Fonction : Contacteurs et appareillages modulaires
Utilisation finale : GC
Pays de fabrication : France
Code douanier : 8536490099
