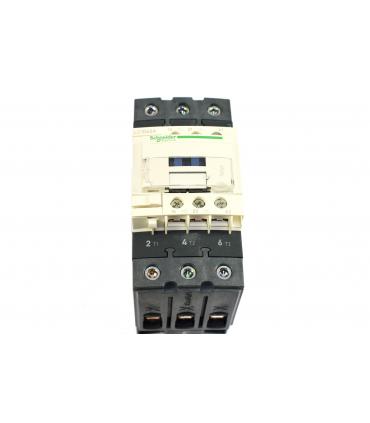

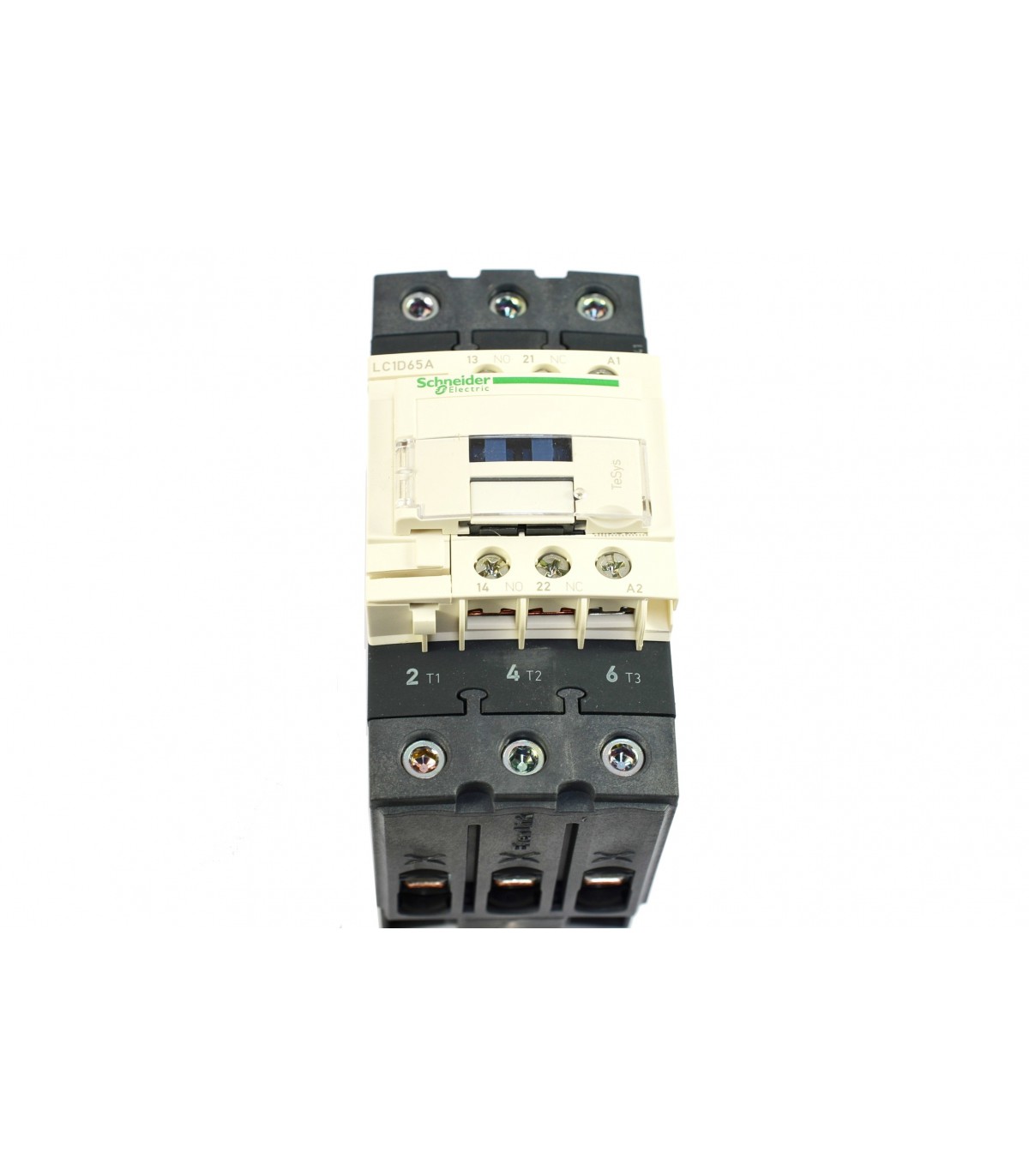

TESYS D - CONTACTEUR - 3P(3NO) - AC3 - 440V 65A - 24VCC

Caractéristiques techniques

Gamme : TeSys
Nom du produit : TeSys D Green
Fonction produit : Contacteur
Nom de l'appareil : LC1D
Application du contacteur : Commande moteur (AC-3)
Charge résistive (AC-1)
Catégorie d'emploi : AC-3
AC-1
Description des pôles : 3P
Power pole contact composition : 3F
[ue] tension assignée d'emploi : Circuit de puissance: <= 690 V CA 25...400 Hz
[ie] courant assigné d'emploi : 80 A (à <= 440 V AC-1 pour circuit de puissance
65 A (à <= 440 V AC-3 pour circuit de puissance
Puissance moteur kw : 18,5 kW à 220...230 V CA 50 Hz (AC-3)
30 kW à 380...400 V CA 50 Hz (AC-3)
37 kW à 415 V CA 50 Hz (AC-3)
37 kW à 440 V CA 50 Hz (AC-3)
37 kW à 500 V CA 50 Hz (AC-3)
37 kW à 660...690 V CA 50 Hz (AC-3)
Motor power hp (ul / csa) : 5 hp à 115 V CA 60 Hz pour monophasé moteurs
10 hp à 230/240 V CA 60 Hz pour monophasé moteurs
20 hp à 200/208 V CA 60 Hz pour 3 phases moteurs
20 hp à 230/240 V CA 60 Hz pour 3 phases moteurs
40 hp à 460/480 V CA 60 Hz pour 3 phases moteurs
50 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
Tension circuit de commande : 24 V CC
Type de bobine : Faible consommation c.c.
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 80 A à
10 A à
Pouvoir nominal d'enclenchement irms : 1000 A à 440 V pour circuit de puissance se conformer à IEC 60947
140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1
250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 1000 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 110 A à
260 A à
520 A à
900 A à
100 A - 1 s pour circuit de signalisation
120 A - 500 ms pour circuit de signalisation
140 A - 100 ms pour circuit de signalisation
Calibre du fusible à associer : 125 A gG à <= 690 V coordination type 1 pour circuit de puissance
125 A gG à <= 690 V coordination type 2 pour circuit de puissance
10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 1,5 mOhm - Ith 80 A 50 Hz pour circuit de puissance
[ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1
Circuit de signalisation: 690 V se conformer à IEC 60947-1

Suite des caractéristiques techniques

Durée de vie électrique : 1,8 Mcycles 57 A AC-3 à Ue <= 440 V
0,5 Mcycles 80 A AC-1 à Ue <= 440 V
Puissance dissipée par pôle : 9,6 W AC-1
6,3 W AC-3
Safety cover : Avec
Support de montage : Rail
Platine
Normes : EN/CEI 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
Certifications du produit : CCC
CSA
EAC
UL
KC
DNV-GL
LROS (Lloyds register of shipping)
Mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câble
Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câble
Télécommande: borniers à vis-étrier 1 câble(s) 1…4 mm²rigide
Télécommande: borniers à vis-étrier 2 câble(s) 1…4 mm²rigide
Circuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm²souple sans extrémité de câble
Circuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm²souple avec extrémité de câble
Circuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1…35 mm²rigide
Circuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm²souple sans extrémité de câble
Circuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm²souple avec extrémité de câble
Circuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm²rigide
Couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
Circuit de puissance: 8 N.m - sur connecteurs à vis BTR EverLink - câble 25…35 mm² hexagonal 4 mm
Circuit de puissance: 5 N.m - sur connecteurs à vis BTR EverLink - câble 1…25 mm² hexagonal 4 mm
Temps de fonctionnement : De 55 à 65 ms fermeture
20...120 ms ouverture (date code >= 17221)
20...80 ms ouverture (date code >= 18011)
Niveau de fiabilité de la sécurité : B10d = 1369863 cycles contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycles contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 6 Mcycles
Vitesse de commande maxi : 3600 cyc/h à <60 °C
Technologie bobine : Limitation de crête bidirectionnelle intégrée
Plage de tension du circuit de commande : <= 0,1 Uc 60 °C perte de niveau
De 0,8 à 1,2 Uc 60 °C opérationnel
Puissance d'appel en w : 11 W à 20 °C
Consommation moyenne au maintien en w : 0,5 W à 20 °C
Dissipation thermique : 0,5 W
Type de contacts auxiliaires : Type branchés mécaniquement 1F+1O se conformer à IEC 60947-5-1
Type contact miroir 1 "O" se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO
1,5 ms sur excitation entre contact NC + NO
Résistance d'isolement : > 10 MΩ pour circuit de signalisation
Degré de protection ip : IP20 face avant se conformer à CEI 60529
Traitement de protection : TH se conformer à CEI 60068-2-30
Degré de pollution : 3
Température de fonctionnement : -25…60 °C
Température ambiante pour le stockage : -60…80 °C
Température ambiante autour de l'appareil : -40…70 °C à Uc
Altitude de fonctionnement : 3000 m sans
Tenue au feu : 850 °C se conformer à CEI 60695-2-1
Tenue au feu : V1 se conformer à UL 94
Robustesse mécanique : Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz
Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz
Chocs contacteur ouvert: 10 Gn pour 11 ms
Chocs contacteur fermé: 15 Gn pour 11 ms
Hauteur : 122 mm
Largeur : 55 mm
Profondeur : 120 mm
Poids : 1,002 kg
Couleur : Gris (SE GRIS 6)
Vert (SE VERT 2)
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys D
Utilisation : Protection et commande moteur
Fonction : Contacteurs et inverseurs monoblocs
Utilisation finale : TeSys LC1D >=40A new avec bobine en courant continu
Pays de fabrication : France
Code douanier : 8536419089
