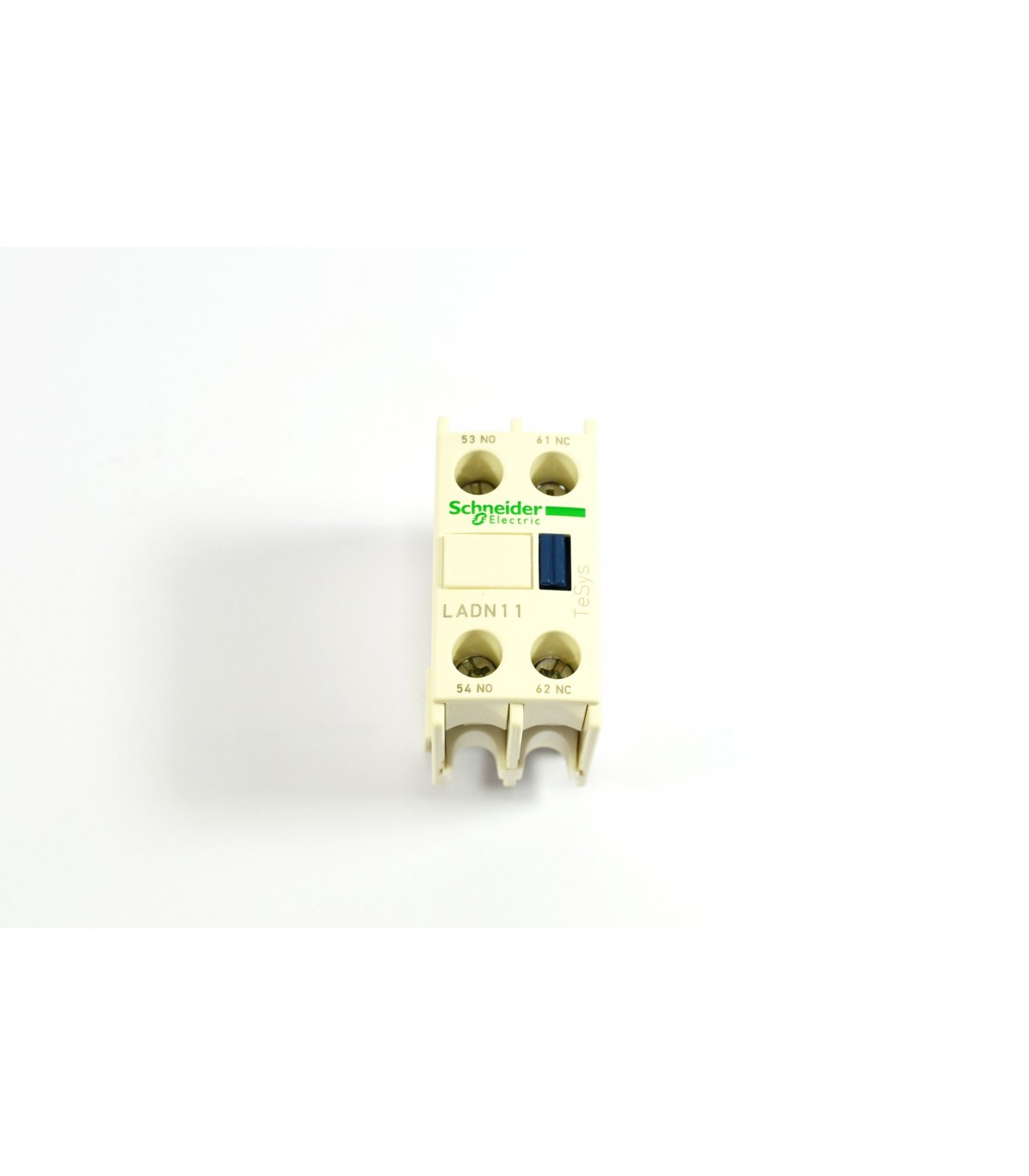

TESYS D - BLOC DE CONTACTS AUXILIAIRES - 1F+1O - BORNES

Caractéristiques techniques

Gamme de produits : Relais de contrôle TeSys D
TeSys F
TeSys D
Gamme : TeSys
Fonction produit : Bloc de contact auxiliaire
Manœuvre des contacts auxiliaires : Instantané
Composition des pôles : 1F+1O
Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câble
Borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câble
Borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câble
Borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câble
Borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide avec extrémité de câble
Borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide sans extrémité de câble
Borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide avec extrémité de câble
Borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide sans extrémité de câble
Emplacement de montage : Façade
[ui] tension assignée d'isolement : 600 V - certifications UL
690 V se conformer à IEC 60947-5-1
600 V - certifications CSA
[ue] tension assignée d'emploi : 690 V CA 25...400 Hz

Suite des caractéristiques techniques

[ith] courant thermique conventionnel : 10 A à <60 °C
Pouvoir nominal d'enclenchement irms : 140 A à <= 690 V CA se conformer à IEC 60947-5-1
250 A à <= 690 V CC se conformer à IEC 60947-5-1
Courant temporaire admissible : 100 A à
120 A à
140 A à
Type de protection : Fusible gG 10 A valeur selon la tension de fonctionnement pour Ue <= 690 V
Calibre du fusible à associer : 10 A gG se conformer à IEC 60947-5-1
Endurance mécanique : 30 Mcycles
Courant commuté minimum : 5 mA
Tension de commutation minimale : 17 V
Temps de non-chevauchement : 1,5 ms sur désexcitation non-chevauchement entre contact NC et NO
1,5 ms sur excitation non-chevauchement entre contact NC et NO
Temps de chevauchement : 1,5 ms
Résistance d'isolement : > 10 MΩ
Caractéristique d'environnement : Environnement normal
Normes : BS 4794
NF C 63-140
VDE 0660
EN 60947-5-1
IEC 60947-5-1
Certifications du produit : CSA
UL
Degré de protection ip : IP2x se conformer à VDE 0106
Traitement de protection : TH se conformer à IEC 60068
Température de fonctionnement : -5…60 °C
Température ambiante pour le stockage : -60…80 °C
Altitude de fonctionnement : 3000 m sans
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys D
Utilisation : Protection et commande moteur
Fonction : Contacteurs et inverseurs monoblocs
Utilisation finale : TeSys modèle D accessoires
Pays de fabrication : France
Code douanier : 8536508090
