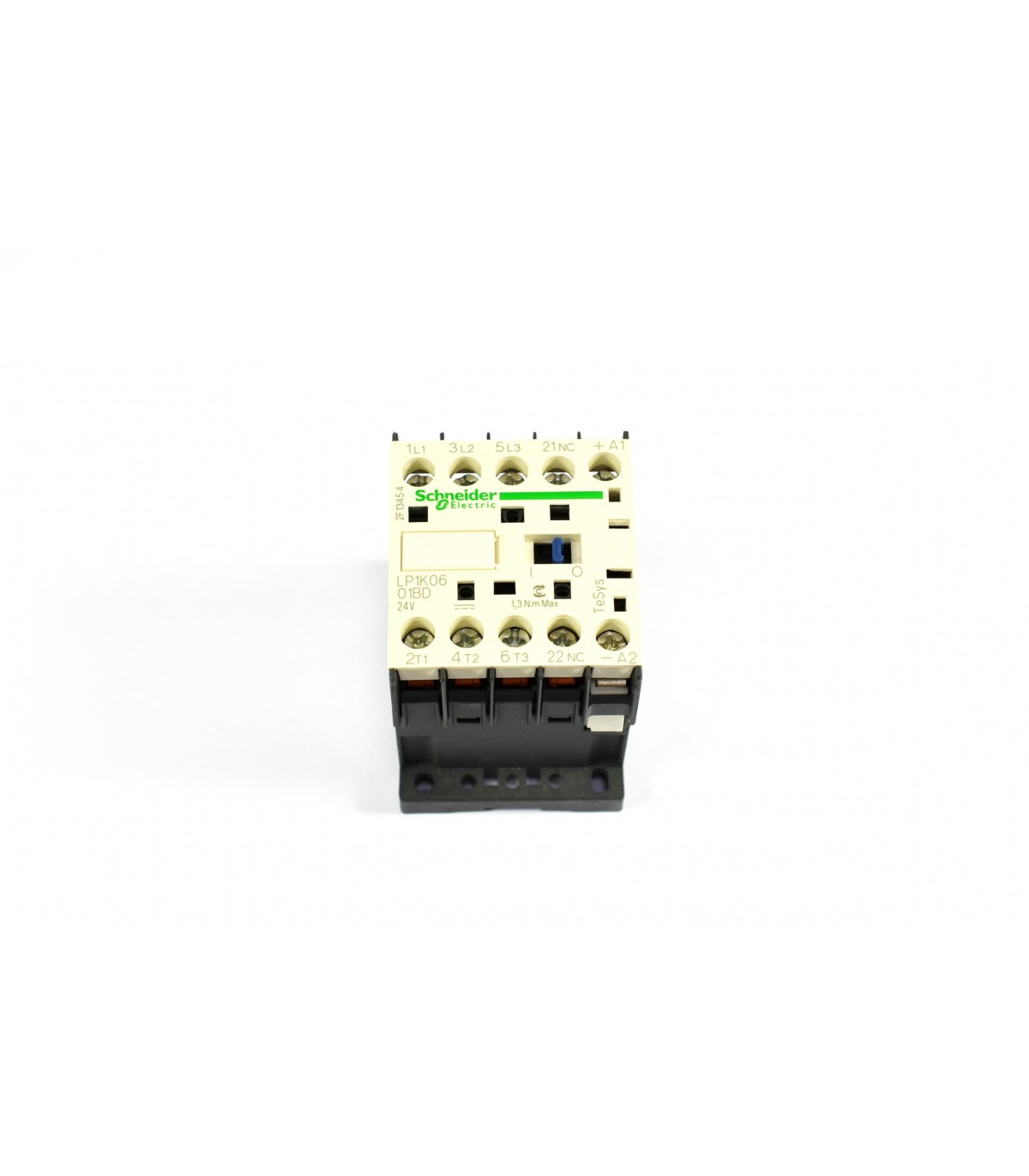

TeSys LP1K - contacteur - 3P - AC-3 440V - 6A - bobine 24Vcc

Caractéristiques techniques

Gamme de produits : TeSys K
Gamme : TeSys
Fonction produit : Contacteur
Nom du produit : TeSys K
Nom abrégé de l'appareil : LP1K
Fonction de l’appareil : Contrôle
Application du contacteur : Commande du moteur
Catégorie d'emploi : AC-3
AC-4
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz pour circuit de puissance
<= 690 V CA 50/60 Hz pour circuit de signalisation
[ie] courant assigné d'emploi : 0,25à <= 440 V CA AC-3 pour circuit de puissance
Type de circuit de commande : CC standard
Tension circuit de commande : 24 V CC
Puissance moteur kw : 1.5 kW at 220...230 V AC 50/60 Hz AC-3
2.2 kW at 380...415 V AC 50/60 Hz AC-3
1.5 kW at 400 V AC 50/60 Hz AC-4
3 kW at 660...690 V AC 50/60 Hz AC-3
3 kW at 440 V AC 50/60 Hz AC-3
3 kW at 480 V AC 50/60 Hz AC-3
3 kW at 500...600 V AC 50/60 Hz AC-3
Composition contact auxiliaire : 1 "O"
[uimp] tension assignée de tenue aux chocs : 8 kV
Catégorie de surtension : III
[ith] courant thermique conventionnel : 20 Aà <= 50 °C pour circuit de puissance
10 Aà <= 50 °C pour circuit de signalisation
Pouvoir nominal d'enclenchement irms : 110 A CA pour circuit de puissance conformément à NF C 63-110
110 A CA pour circuit de puissance conformément à IEC 60947
110 A CA pour circuit de signalisation conformément à IEC 60947
Pouvoir assigné de coupure : 110 Aà 415 V conformément à IEC 60947
110 Aà 440 V conformément à IEC 60947
80 Aà 500 V conformément à IEC 60947
110 Aà 220...230 V conformément à IEC 60947
110 Aà 380...400 V conformément à IEC 60947
70 Aà 660...690 V conformément à IEC 60947
[icw] courant assigné de courte durée admissible : 90 A <= 50 °C 1 s circuit de puissance
85 A <= 50 °C 5 s circuit de puissance
80 A <= 50 °C 10 s circuit de puissance
60 A <= 50 °C 30 s circuit de puissance
45 A <= 50 °C 1 min circuit de puissance
40 A <= 50 °C 3 min circuit de puissance
80 A 1 s circuit de signalisation
90 A 500 ms circuit de signalisation
110 A 100 ms circuit de signalisation
20 A <= 50 °C >= 15 s circuit de puissance
Calibre du fusible à associer : 25 A gGà <= 440 V pour circuit de puissance
25 A aM pour circuit de puissance
10 A gG pour circuit de signalisation conformément à IEC 60947
10 A gG pour circuit de signalisation conformément à VDE 0660

Suite des caractéristiques techniques

Impédance moyenne : 3 mOhmà 50 Hz - Ith 20 A pour circuit de puissance
[ui] tension assignée d'isolement : 690 V pour circuit de puissance conformément à IEC 60947-4-1
600 V pour circuit de puissance conformément à UL 508
690 V pour circuit de signalisation conformément à IEC 60947-4-1
690 V pour circuit de signalisation conformément à IEC 60947-5-1
600 V pour circuit de signalisation conformément à UL 508
600 V pour circuit de puissance conformément à CSA C22.2 No 14
600 V pour circuit de signalisation conformément à CSA C22.2 No 14
Résistance d'isolement : > 10 MΩ pour circuit de signalisation
Consommation moyenne à l'appel en w : 3 Wà 20 °C
Consommation moyenne au maintien en w : 3 Wà 20 °C
Dissipation thermique : 3 W
Plage de tension du circuit de commande : 0,8…1,15 Ucà <= 50 °C opérationnel
0,1 à 0,75 Ucà <= 50 °C perte de niveau
Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5…4 mm² - rigidité du câble: rigide
Borniers à vis-étrier 1 câble(s) 0,75…4 mm² - rigidité du câble: souple - sans extrémité de câble
Borniers à vis-étrier 1 câble(s) 0,34…2,5 mm² - rigidité du câble: souple - avec extrémité de câble
Borniers à vis-étrier 2 câble(s) 1,5…4 mm² - rigidité du câble: rigide
Borniers à vis-étrier 2 câble(s) 0,75…4 mm² - rigidité du câble: souple - sans extrémité de câble
Borniers à vis-étrier 2 câble(s) 0,34…1,5 mm² - rigidité du câble: souple - avec extrémité de câble
Vitesse de commande : 3600 cyc/h
Type de contacts auxiliaires : Type instantané (1 "O")
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Support de montage : Platine
Rail
Couple de serrage : 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
1.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Temps de fonctionnement : 10 ms désexcitation bobine + ouverture "F"
30…40 ms excitation bobine + fermeture "F"
Niveau de fiabilité de la sécurité : B10d = 1369863 cycles contacteur avec charge nominale conformément à EN/ISO 13849-1
B10d = 20000000 cycles contacteur avec charge mécanique conformément à EN/ISO 13849-1
Distance de non-recouvrement : 0,5 mm
Durée de vie mécanique : 10 Mcycles
Durée de vie électrique : 1.3 Mcycles 0,25 AC-3 à Ue <= 440 V
Robustesse mécanique : Chocs contacteur fermé, sur l'axe des Z 15 Gn pour 11 ms IEC 60068-2-27
Chocs contacteur ouvert, sur l'axe des Z 10 Gn pour 11 ms IEC 60068-2-27
Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6
Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6
Chocs contacteur ouvert, sur l'axe des X 10 Gn pour 11 ms IEC 60068-2-27
Chocs contacteur ouvert, sur l'axe des Y 6 Gn pour 11 ms IEC 60068-2-27
Chocs contacteur fermé, sur l'axe des X 15 Gn pour 11 ms IEC 60068-2-27
Chocs contacteur fermé, sur l'axe des Y 10 Gn pour 11 ms IEC 60068-2-27
Hauteur : 58 mm
Largeur : 45 mm
Profondeur : 57 mm
Poids : 0.225 kg
Plage de puissance : 0.55...1 kW 200...240 V 3 phases
0.55...1 kW 380...440 V 3 phases
0.55...1 kW 480...500 V 3 phases
1.1...2 kW 200...240 V 3 phases
1.1...2 kW 380...440 V 3 phases
2.2...3 kW 380...440 V 3 phases
2.2...3 kW 480...500 V 3 phases
0...0.5 kW 200...240 V 3 phases
0...0.5 kW 380...440 V 3 phases
0...0.5 kW 480...500 V 3 phases
1.1...2 kW 480...500 V 3 phases
Type de démarreur de moteur : Contacteur en ligne direct
Tension de la bobine-contacteur : 24 V CC standard
Normes : BS 5424
IEC 60947
NF C 63-110
VDE 0660
Certifications du produit : CSA
UL
Degré de protection ip : IP2x conformément à VDE 0106
Traitement de protection : TC conformément à IEC 60068
TC conformément à DIN 50016
Température de fonctionnement : -25…50 °C
Température ambiante pour le stockage : -50…80 °C
Altitude de fonctionnement : 2000 m sans déclassement en fonction de la température
Tenue à la flamme : V1 conformément à UL 94
Exigence 2 conformément à NF F 16-101
Exigence 2 conformément à NF F 16-102
Statut environnemental : Produit Green Premium
Rohs (code date: annéesemaine) : Conforme - depuis 0633 - Déclaration de conformité Schneider Electric
Reach : Référence ne contenant pas de SVHC au-delà du seuil
Profil environnemental du produit : Disponible
Instructions de fin de vie du produit : Disponible
Garantie: 12 mois

Gamme produit : TeSys K
Utilisation : Protection et commande moteur
Fonction : Contacteurs et inverseurs monoblocs
Utilisation finale : TeSys LC.K avec bobine en courant continu
Pays de fabrication : France
Code douanier : 8536419089
