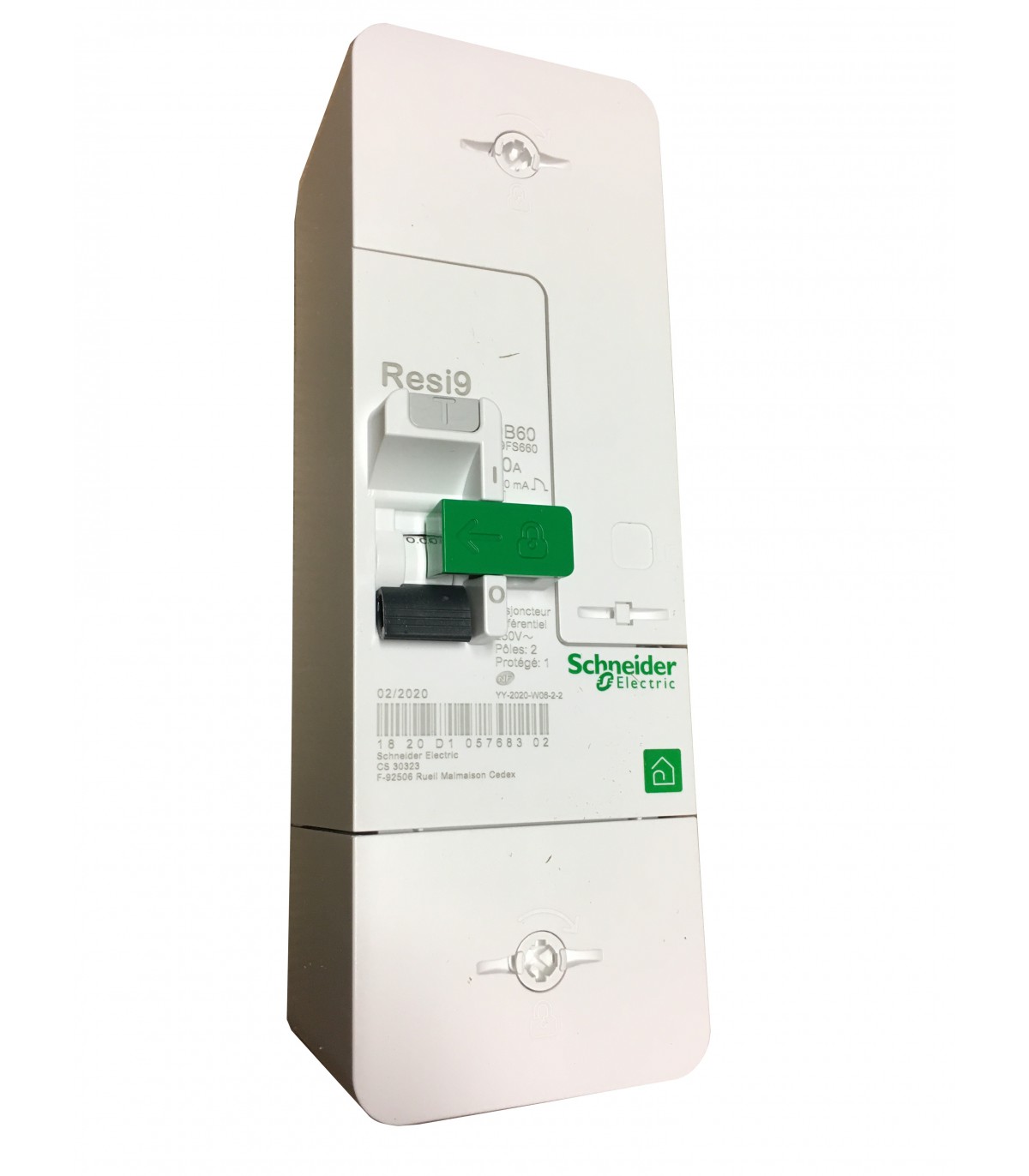

RESI9 DB60 - DISJONCTEUR BRANCHEMENT - 1P+N - 60A FIXE - 500MA - NF

Caractéristiques techniques

Gamme : Resi9
Nom du produit : DB60
Fonction produit : Disjoncteur différentiel
Position de l'appareillage dans l'installation : En tête d'installation
Pole : 1P + N
Maximum current rated : 60 A
Settings : 60 A 12 kVA
Sensibilité du différentiel : 500 mA
Temporisation : Sélectif
Type : Type A
Position du pôle neutre : Gauche
Normes : NF C 62-411
Certifications du produit : ERDF CPT M&S SPE 11015B
Labels qualité : NF
Classe d'isolation électrique : Classe II
Type de réseau : CA
Type de déclencheur : Thermique-magnétique
Safety function : Ouverture du capot ouvert position du disjoncteur
Fréquence du réseau : 50 Hz
[ue] tension assignée d'emploi : 250 V CA 50 Hz se conformer à NF C 62-411
Technologie de déclenchement sur courant résiduel : Indépendant de la tension
Pouvoir de coupure : 2,4 kA
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Support de montage : Platine de montage
Hauteur : 209 mm
Largeur : 71 mm
Profondeur : 73 mm

Suite des caractéristiques techniques

Endurance mécanique : 5000 cycles
Endurance électrique : 1000 cycles se conformer à NF C 62-411
Prévision de verrouillage : Cadenassable avec cadenas Ø 6 mm
Verrouillages optionnels : Cadenassage sur position OFF
Type of connection : Bornes d'orientation 30°, section de câble: 2,5…25 mm²
Couple de serrage : 4 N.m power terminals:
1 N.m réglage:
Protection différentielle : Intégré
Degré de protection ip : IP40 (face avant)
Compatibilité électromagnétique : Décharge électrostatique - niveau de test: 15 kV (décharge dans l'air) se conformer à CEI 6100-4-11
Décharge électrostatique - niveau de test: 8 kV (décharge par contact) se conformer à CEI 61000-4-3
Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés - niveau de test: 20 V/m (80 MHz...6 GHz)critère A se conformer à CEI 61000-4-4
Test d'immunité aux transitoires électriques rapides - niveau de test: 4,5 kVcritère A se conformer à CEI 61000-4-5
Test d’immunité aux surtensions - niveau de test: 5 kV (mode commun)critère A se conformer à CEI 61000-4-6
Test d’immunité aux surtensions - niveau de test: 5 kV (mode différentiel)critère A se conformer à CEI 61000-4-8
Perturbations RF transmises par conduction - niveau de test: 20 V (0,15 à 80 MHz)critère A se conformer à CEI 61000-4-16
Champ magnétique à la fréquence d'alimentation - niveau de test: 400 A/m (1 minute)critère A se conformer à EN 55022-11
Champ magnétique à la fréquence d'alimentation - niveau de test: 1000 A/m (3 s)critère A se conformer à EN 55022-11
Humidité relative : 90 % à 40 °C
Température de fonctionnement : -20…55 °C
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Resi9 DB
Utilisation : Tableaux électriques du logement
Fonction : Branchement tarif bleu
Utilisation finale : Disjoncteurs de Branchement DB60
Pays de fabrication : Bulgarie
Code douanier : 8536201090
