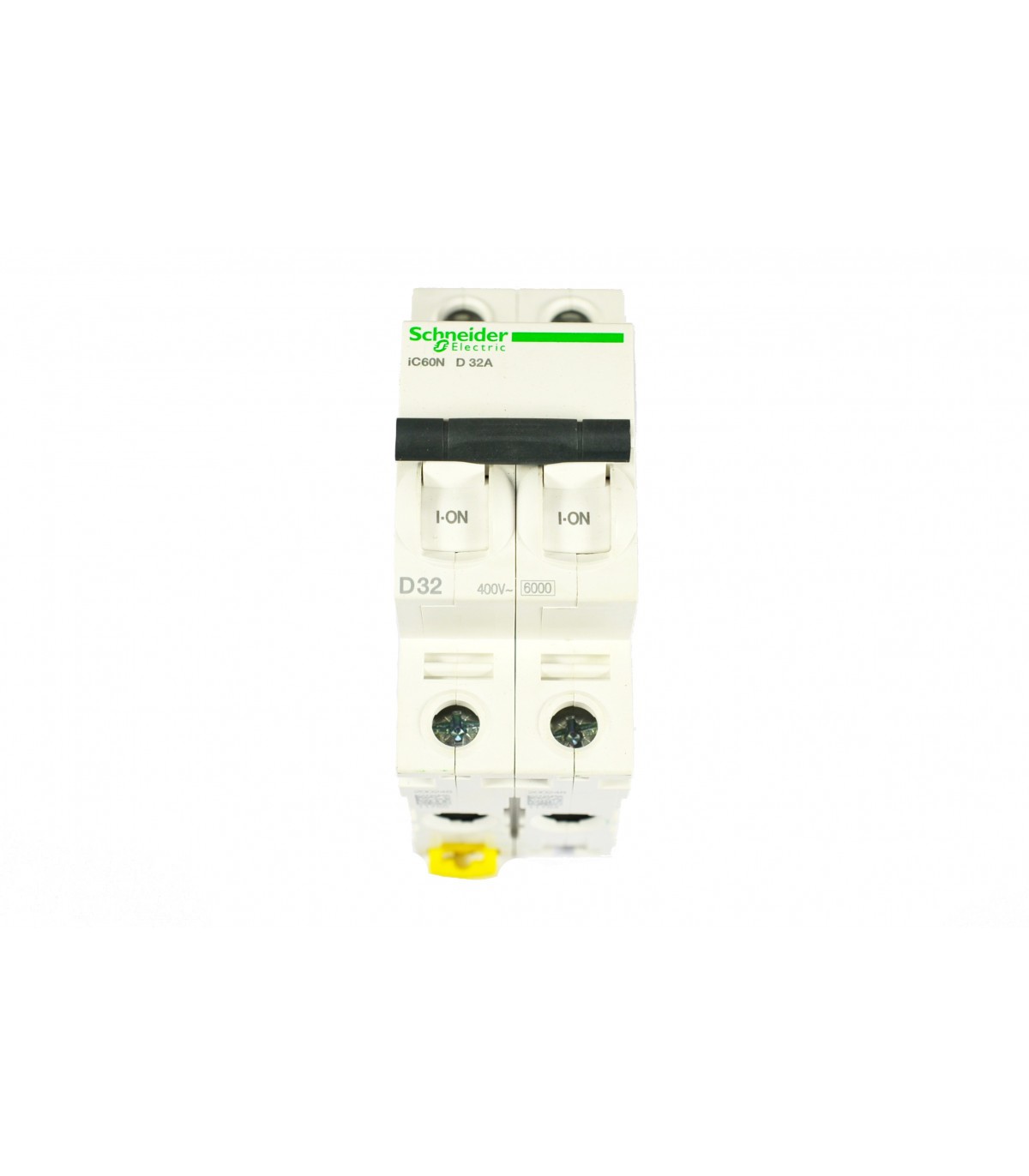

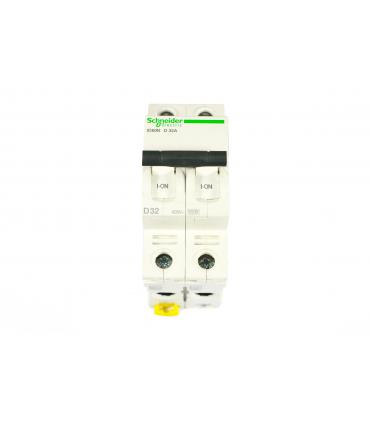

ACTI9 - IC60N DISJONCTEUR 2P 32A COURBE D - CERTIF NF

Caractéristiques techniques

Fonction de l’appareil : Distribution
Gamme : Acti 9
Nom du produit : Acti 9 iC60
Fonction produit : Disjoncteur miniature
Nom de l'appareil : IC60N
Description des pôles : 2P
Nombre de pôles protégés : 2
In courant assigné d'emploi : 32 A
Type de réseau : CA
CC
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : D
Pouvoir de coupure : 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
Catégorie d'emploi : Catégorie A se conformer à EN 60947-2
Catégorie A se conformer à IEC 60947-2
Aptitude au sectionnement : Oui se conformer à EN 60898-1
Oui se conformer à EN 60947-2
Oui se conformer à IEC 60898-1
Oui se conformer à IEC 60947-2
Normes : IEC 60947-2
IEC 60898-1
EN 60898-1
EN 60947-2
Fréquence du réseau : 50/60 Hz
Déclenchement magnétique : 12 x In +/- 20 %
[ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

Suite des caractéristiques techniques

15 kA 75 % se conformer à IEC 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à IEC 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à IEC 60947-2 - 440 V CA 50/60 Hz
27 kA 75 % se conformer à IEC 60947-2 - 12…133 V CA 50/60 Hz
27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz
10 kA 100 % se conformer à IEC 60947-2 - 72…125 V CC
10 kA 100 % se conformer à EN 60947-2 - 72…125 V CC
[ui] tension d'isolement : 500 V CA 50/60 Hz se conformer à EN 60947-2
500 V CA 50/60 Hz se conformer à IEC 60947-2
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-2
6 kV se conformer à IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Signalisation de déclenchement
Mode d'installation : Fixe
Support de montage : Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui
Pas de 9 mm : 4
Hauteur : 85 mm
Largeur : 36 mm
Profondeur : 78,5 mm
Poids du produit : 0,25 kg
Couleur : Blanc
Endurance mécanique : 20000 cycles
Endurance électrique : 10000 cycles
Type de raccordement : Terminal simple (haut ou bas) 1…35 mm² rigide
Terminal simple (haut ou bas) 1…25 mm² souple
Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
Couple de serrage : 3,5 N.m haut ou bas
Protection différentielle : Bloc séparé
Degré de protection ip : IP20 se conformer à CEI 60529
IP20 se conformer à EN 60529
Degré de pollution : 3 se conformer à EN 60947-2
3 se conformer à IEC 60947-2
Catégorie de surtension : IV
Tropicalisation : 2 se conformer à IEC 60068-1
Humidité relative : 95 % à 55 °C
Altitude de fonctionnement : 0…2000 m
Température de fonctionnement : -35…70 °C
Température ambiante pour le stockage : -40…85 °C
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Acti9 iC60
Utilisation : Tableaux divisionnaires
Fonction : Disjoncteurs inférieurs à 125A
Utilisation finale : DISJONCTEURS iC60N
Pays de fabrication : France
Code douanier : 8536201090
