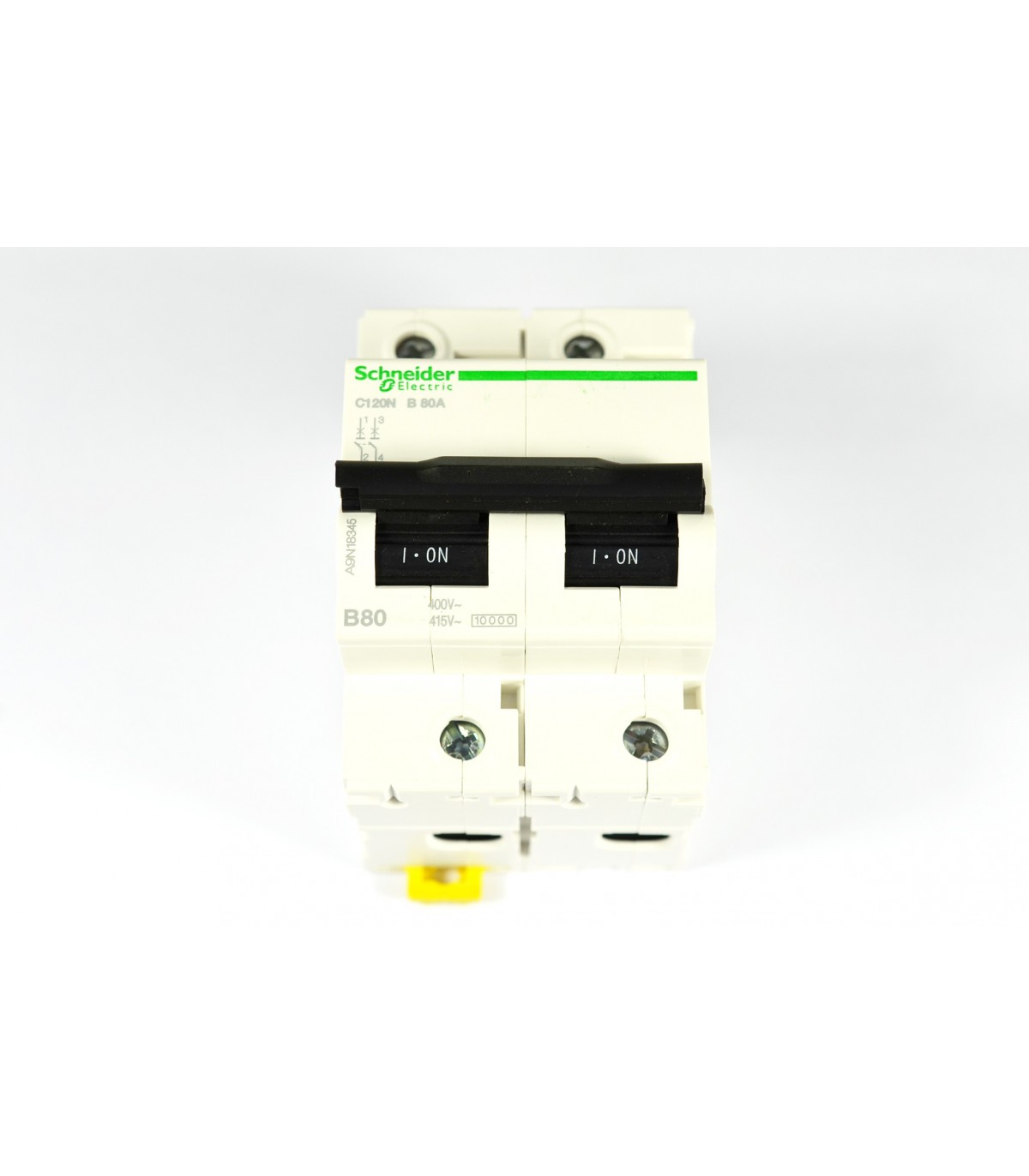

DISJONCTEUR C120N 2P 80 A - COURBE B - 10 KA

Caractéristiques techniques

Gamme de produits : C120
Gamme : Acti 9
Nom du produit : C120
Fonction produit : Disjoncteur miniature
Nom de l'appareil : C120N
Fonction de l’appareil : Distribution
Description des pôles : 2P
Nombre de pôles protégés : 2
Position du pôle neutre : Gauche
In courant assigné d'emploi : 80 A à 30 °C
Type de réseau : CA
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : B
Pouvoir de coupure : 10000 A Icn à 230...400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement : Oui se conformer à IEC 60947-2
Fréquence du réseau : 50/60 Hz
[ue] tension assignée d'emploi : 380...415 V CA 50/60 Hz
220...240 V CA 50/60 Hz
440 V CA 50/60 Hz
<= 250 V CC
230...400 V CA 50/60 Hz
Déclenchement magnétique : 3...5 x In
[ics] pouvoir assigné de coupure de service en court-circuit : 7500 A 75 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz
4,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA 50/60 Hz

Suite des caractéristiques techniques

7,5 kA 75 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz
15 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz
10 kA 100 % se conformer à EN/CEI 60947-2 - <= 250 V CC
Classe de limitation : 3 se conformer à EN/CEI 60947-2
[ui] tension d'isolement : 500 V CA 50/60 Hz se conformer à EN/CEI 60947-2
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF
Mode d'installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Compatibilité des répartiteur, peigne, jeu de barres : Oui
Pas de 9 mm : 6
Hauteur : 81 mm
Largeur : 54 mm
Profondeur : 73 mm
Poids du produit : 0,41 kg
Couleur : Blanc
Endurance mécanique : 20000 cycles
Endurance électrique : 5000 cycles se conformer à IEC 60947-2
Type de raccordement : Bornes type tunnel1…50 mm² rigide
Bornes type tunnel1,5…35 mm² souple
Longueur de dénudage des fils : 15 mm
Couple de serrage : 3,5 N.m
Protection différentielle : Bloc séparé
Normes : EN/CEI 60898-1
EN/CEI 60947-2
Certifications du produit : EAC
Degré de protection ip : IP20 se conformer à CEI 60529
Degré de pollution : 3 se conformer à IEC 60947-2
Catégorie de surtension : IV
Tropicalisation : 2 se conformer à IEC 60068-1
Humidité relative : 95 % à 55 °C
Altitude de fonctionnement : 2000 m
Température de fonctionnement : -25…70 °C
Température ambiante pour le stockage : -40…85 °C
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : C120
Utilisation : Tableaux divisionnaires
Fonction : Disjoncteurs inférieurs à 125A
Utilisation finale : C120N
Pays de fabrication : France
Code douanier : 8536209090
