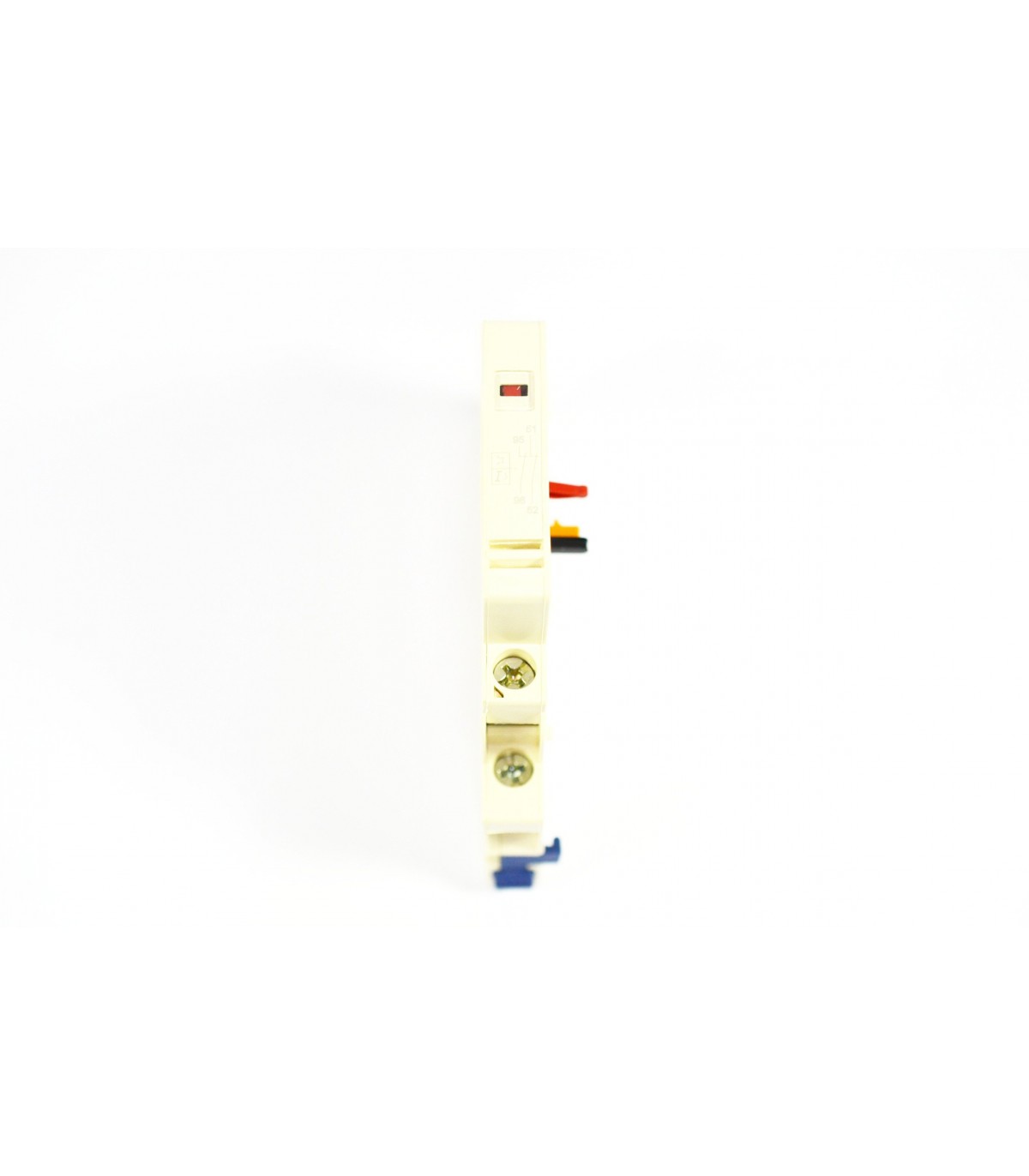

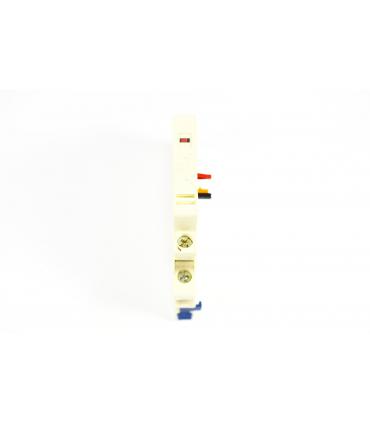

TESYS GV - CONTACT AUXILIAIRE - 1O+1O (DEFAUT)

Caractéristiques techniques

Gamme : TeSys
Nom de l'appareil : GVAD
Fonction produit : Bloc de contact auxiliaire
Accessoires associés : GV3L
GV2P
GV2LE
GV2RT
GV2L
GV2ME
GV3P
Emplacement de montage : Côté gauche
Manœuvre des contacts auxiliaires : Signal de défaut 1 "O"
Composition des pôles : 2 "O"
Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide
Borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide
Borniers à vis-étrier 1 câble(s) 0,75…2,5 mm²souple sans extrémité de câble
Borniers à vis-étrier 2 câble(s) 0,75…2,5 mm²souple sans extrémité de câble
Borniers à vis-étrier 2 câble(s) 0,75…1,5 mm²souple avec extrémité de câble
Borniers à vis-étrier 1 câble(s) 0,75…1,5 mm²souple avec extrémité de câble
[ui] tension assignée d'isolement : 690 V se conformer à IEC 60947-1
300 V se conformer à UL 508
300 V se conformer à CSA C22.2 No 14
[ue] tension assignée d'emploi : 48 à 690 V CA
24...240 V CC
[ith] courant thermique conventionnel : 6 A
2,5 A pour signal défaut
Type de protection : GB2CB…disjoncteur valeur selon la tension de fonctionnement pour Ue <= 415 V
Fusible gG 10 A

Suite des caractéristiques techniques

Endurance mécanique : 100000 cycles
Courant commuté minimum : 5 mA
Tension de commutation minimale : 17 V
Puissance assignée d'emploi en va : 300 VA à 48 V AC-15 - durabilité électrique: 100000 cycles
414 VA à 690 V AC-15 - durabilité électrique: 100000 cycles
500 VA à 110…127 V AC-15 - durabilité électrique: 100000 cycles
500 VA à 500 V AC-15 - durabilité électrique: 100000 cycles
650 VA à 440 V AC-15 - durabilité électrique: 100000 cycles
720 VA à 230…240 V AC-15 - durabilité électrique: 100000 cycles
850 VA à 380…415 V AC-15 - durabilité électrique: 100000 cycles
36 VA à 24 V AC-14 - durabilité électrique: 1000 cycles
48 VA à 48 V AC-14 - durabilité électrique: 1000 cycles
72 VA à 110…127 V AC-14 - durabilité électrique: 1000 cycles
Puissance assignée d'emploi en w : 120 W à 240 V DC-13 - durabilité électrique: 100000 cycles
140 W à 110 V DC-13 - durabilité électrique: 100000 cycles
140 W à 24 V DC-13 - durabilité électrique: 100000 cycles
180 W à 60 V DC-13 - durabilité électrique: 100000 cycles
240 W à 48 V DC-13 - durabilité électrique: 100000 cycles
15 W à 48 V DC-13 - durabilité électrique: 1000 cycles
24 W à 24 V DC-13 - durabilité électrique: 1000 cycles
9 W à 60 V DC-13 - durabilité électrique: 1000 cycles
Couple de serrage : 1,4 N.m - sur borniers à vis-étrier
Hauteur : 89 mm
Largeur : 9,3 mm
Profondeur : 66 mm
Poids du produit : 0,055 kg
Caractéristique d'environnement : Environnement normal
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys GV
Utilisation : Protection et commande moteur
Fonction : Disjoncteurs moteurs
Utilisation finale : TeSys GV2 additifs et accessoires
Pays de fabrication : République Tchèque
Code douanier : 8536508090
