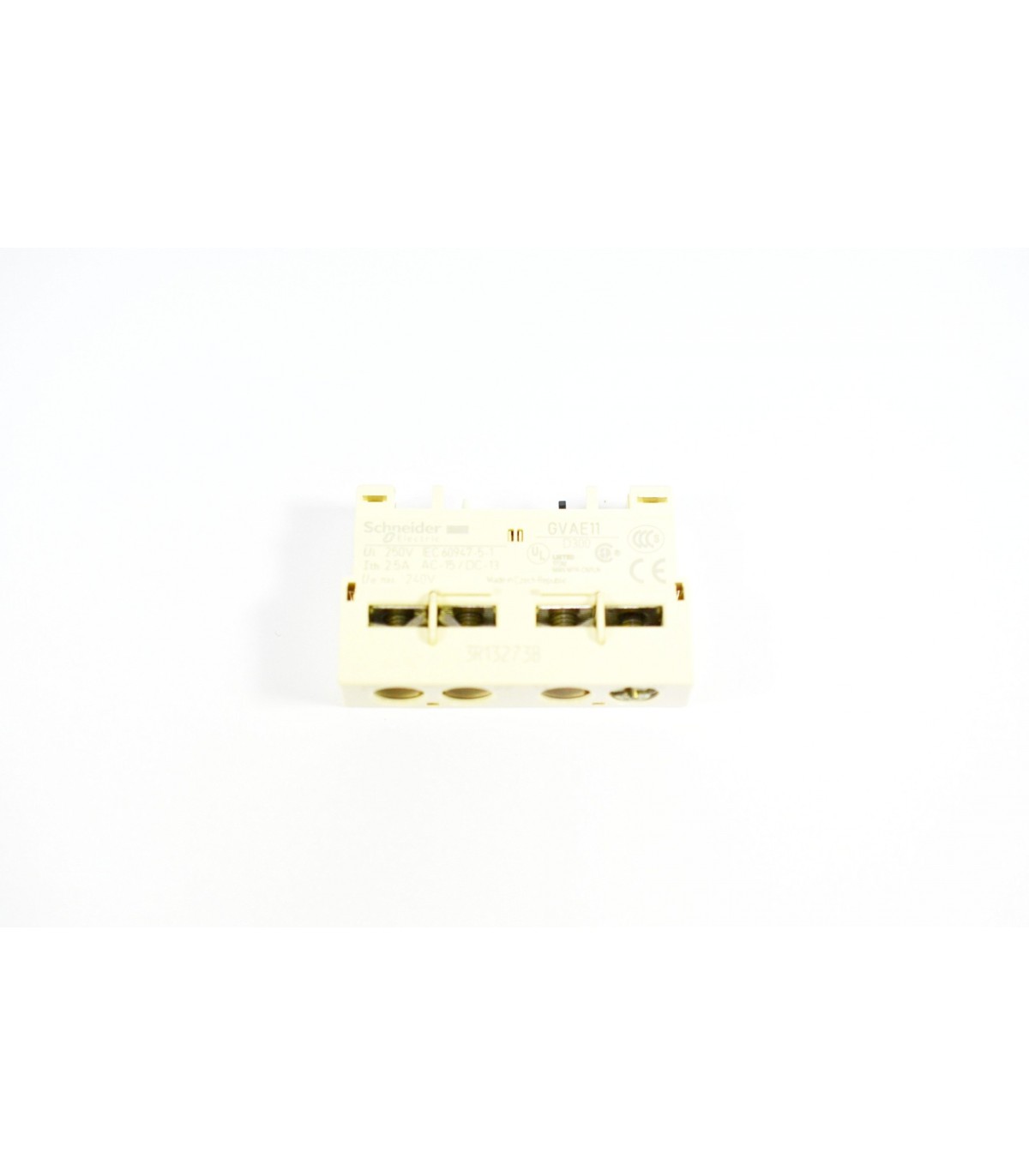

TeSys GV - contact auxiliaire - 1O+1F

Caractéristiques techniques

Gamme : TeSys
Nom de l'appareil : GVAE
Fonction produit : Bloc de contact auxiliaire
Accessoires associés : GV2P
GV2RT
GV2ME
GV3L
GV2LE
GV3P
GV2L
Emplacement de montage : Avant
Composition des pôles : 1F+1O
Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1…2,5 mm²rigide
Borniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide
Borniers à vis-étrier 1 câble(s) 0,75…2,5 mm²souple sans extrémité de câble
Borniers à vis-étrier 2 câble(s) 0,75…2,5 mm²souple sans extrémité de câble
Borniers à vis-étrier 1 câble(s) 0,75…1,5 mm²souple avec extrémité de câble
Quantité du lot : Lot de 10
[ui] tension assignée d'isolement : 300 V se conformer à UL 508
300 V se conformer à CSA C22.2 No 14
250 V se conformer à IEC 60947-1
[ue] tension assignée d'emploi : 24...240 V CA
24 à 60 V CC
[ith] courant thermique conventionnel : 2,5 A

Suite des caractéristiques techniques

Type de protection : Fusible gG 10 A
Disjoncteur GB2CB06 10 A
Endurance mécanique : 100000 cycles
Courant commuté minimum : 5 mA
Tension de commutation minimale : 17 V
Puissance assignée d'emploi en va : 120 VA à 110…120 V AC-15 - durabilité électrique: 100000 cycles
120 VA à 230…240 V AC-15 - durabilité électrique: 100000 cycles
48 VA à 24 V AC-15 - durabilité électrique: 100000 cycles
60 VA à 48 V AC-15 - durabilité électrique: 100000 cycles
Puissance assignée d'emploi en w : 15 W à 48 V DC-13 - durabilité électrique: 100000 cycles
24 W à 24 V DC-13 - durabilité électrique: 100000 cycles
9 W à 60 V DC-13 - durabilité électrique: 100000 cycles
Couple de serrage : 1,4 N.m - sur borniers à vis-étrier
Hauteur : 11 mm
Largeur : 45 mm
Profondeur : 29 mm
Poids du produit : 0,02 kg
Caractéristique d'environnement : Environnement normal
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys GV
Utilisation : Protection et commande moteur
Fonction : Disjoncteurs moteurs
Utilisation finale : TeSys GV2 additifs et accessoires
Pays de fabrication : République Tchèque
Code douanier : 8536508090
