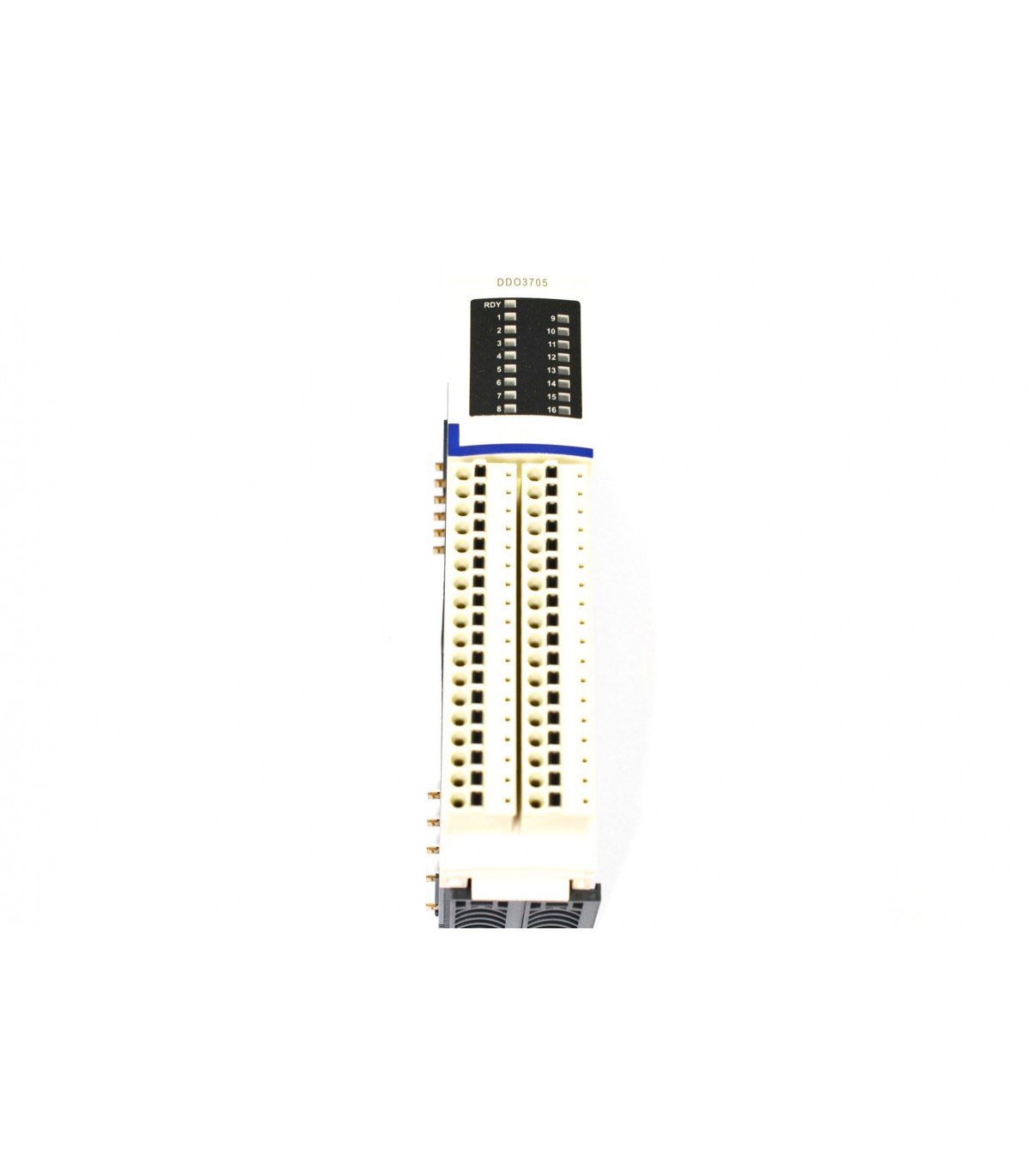

ADVANTYS STB - KIT DE SORTIES NUMERIQUES DE BASE - 24VCC - 16

Caractéristiques techniques

Gamme de produits : Solution d'E/S distribuées Modicon
Fonction produit : Kit de sortie numérique de base
Composition du kit : Base STBXBA3000
STBXTS2180, 18 connecteurs à ressort de bornier
Module STBDDO3705
Nombre sorties numériques : 16
Type de sortie numérique : Statique
Tension de sortie numérique : 24 V
Type de tension entrée tor : CC
Courant de sortie tor : 500 mA
Logique de sortie numérique : Positive
Tension de sortie : 19,2...30 V CC
Tension absolue maximale : 35 V 1.3 ms
Temps de réponse : 2 ms de hors circuit à en circuit
2 ms de en circuit à hors circuit
Remplacement à froid : Oui
Hot swapping : Non pour NIM de base
Type de protection : Protection électrique fusible intégré sur PDM à action retardée 5 A
Protection contre l'inversion de polarité
Protection contre les courts-circuits
Surcharge thermique
Isolement entre canaux et bus logique : 1500 V pendant 1 minute
Courant de fuite maximum : 0,4 mA à phase 0 30 V
Capacité de charge max : 10 µF

Suite des caractéristiques techniques

Maximum load inductance : 1000 mH à 4 Hz
Remise à zéro : Réinitialisation manuelle défaut COM
Accessoires associés : Module d'alimentation STBPDT3100/3105
Embase E/S STBXBA3000
[us] tension d'alimentation : 24 V CC
Alimentation : Module distribution de puissance
Consommation électrique : 135 mA à 5 V CC pour bus logique
Marquage : CE
Catégorie de surtension : II
État led : État du module (RDY): 1 LED (vert)
État canal (OUT1 à OUT16): 1 DEL par canal (vert)
Hauteur : 13,9 mm
Profondeur : 70 mm
Largeur : 128,3 mm
Poids du produit : 0,086 kg
Normes : EN/IEC 61131-2
Certifications du produit : FM class 1, division 2
CSA
UL
Degré de pollution : 2 se conformer à IEC 60664-1
Altitude de fonctionnement : <= 2000 m
Degré de protection ip : IP20 se conformer à EN 61131-2 class 1
Température de fonctionnement : 0…60 °C (sans)
Température de fonctionnement : 32...140 °F sans
Température ambiante pour le stockage : -40…85 °C sans
Température ambiante pour le stockage : -40...185 °F sans
Humidité relative : 95 % à 60 °C sans condensation
Tenue aux vibrations : 3 gn à 58…150 Hz sur profilé symétrique 35x7,5mm
5 gn à 58…150 Hz sur profilé symétrique 35x15mm
+/-0,35 mm à 10…58 Hz
Tenue aux chocs mécaniques : 30 gn pour 11 ms se conformer à CEI 88 référence 2-27
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Advantys STB
Utilisation : Automates procédés et les infrastruxtures
Fonction : Entrées/Sorties distribuées - Advantys STB
Utilisation finale : STB E/S Tout ou rien et analogiques
Pays de fabrication : Indonesie
Code douanier : 8538909999
