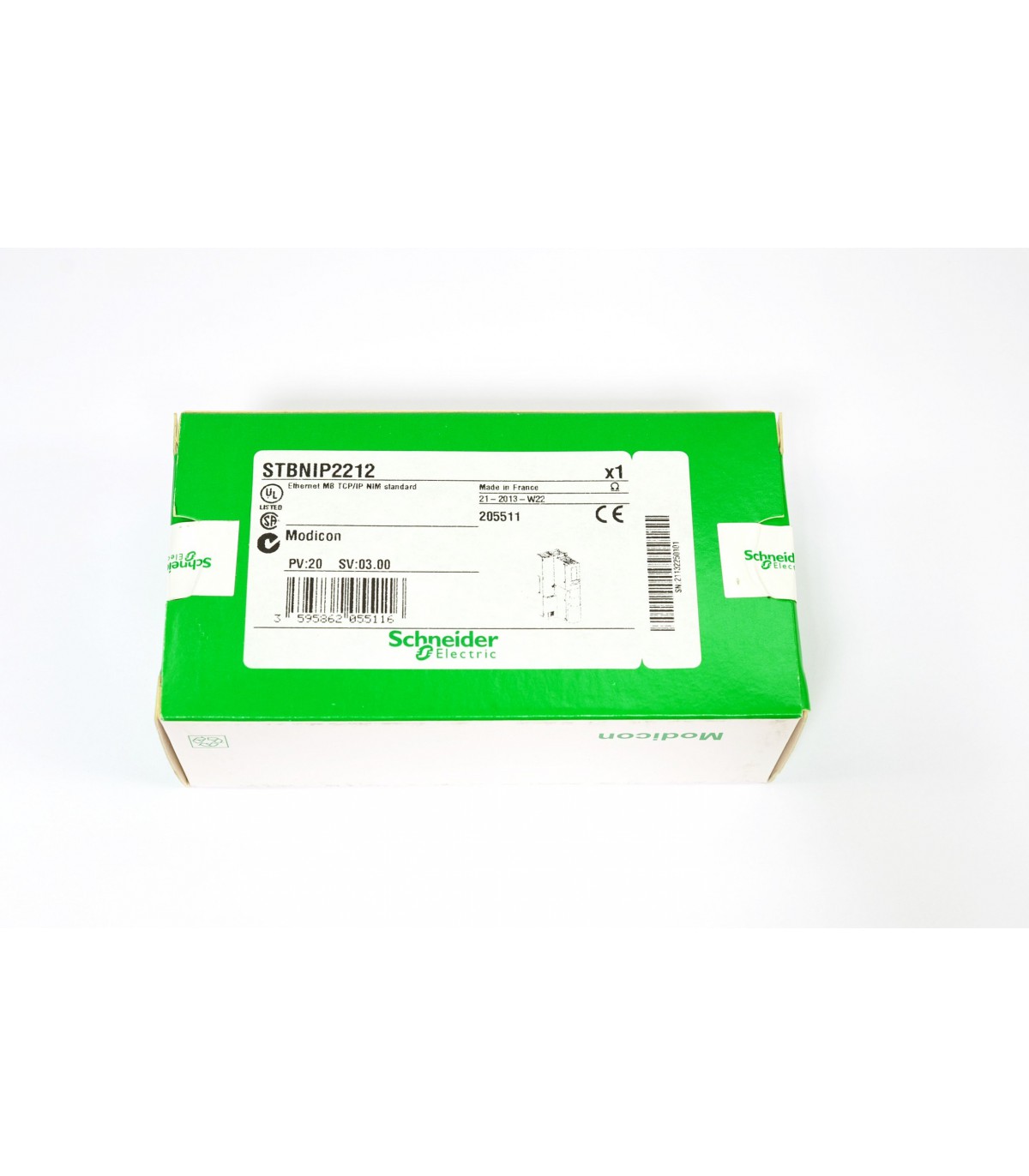

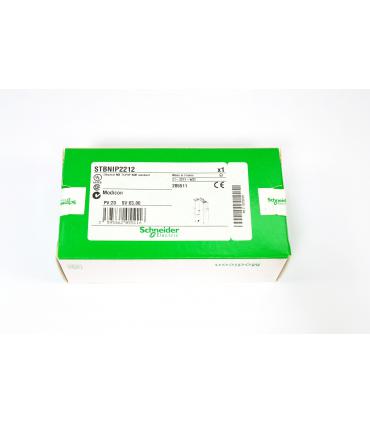

ADVANTYS STB - MODULE D INTERFACE RESEAU STANDARD - ETHERNET

Référence STBNIP2212 ou SCHSTBNIP2212 - Schneider Electric
EAN 3595862055116

Advantys STB - module d'interface réseau standard - Ethernet - 10Mbit/s
Lire la suite
343,15 € (HT)

Délai indicatif = 30 jours ouvrés
Référence:
STBNIP2212
Description

Caractéristiques techniques


Gamme de produits : Solution d'E/S distribuées Modicon
Fonction produit : Module d'interface réseau standard
Concept : Transparent Ready
Port ethernet : 10BASE-T
Nombre de segments : 1 primaire, 6 extensions maximum
Nombre de périphériques par segment : 0…256
Vitesse de transmission : 10 Mbit/s pour une longueur de bus de 3000 m avec connex à fibre optique
10 Mbit/s pour une longueur de bus de 0…100 m conformément au standard 802.3
10 Mbit/s pour une longueur de bus de 0…1000 m avec système de câblage ConneXium
Type de structure : LAN industriel
Nombre de module d'e/s adressable : 0…32 par ilôt
Service de communication : SNMP agent
Messagerie TCP/IP Modbus
Internet intégré (configuration, diagnostic et accès aux variables)
Protocole DHCP/bootP
[us] tension d'alimentation : 24 V CC
Type d'alimentation : SELV
Courant d'alimentation maximum : 700 A
Limites de la tension d'alimentation : 19,2…30 V

Suite des caractéristiques techniques


Courant en entrée : 430 mA pour circuit alimentation
Courant de sortie nominal : 0,575 A à 60…70 °C
1,2 A
Tension de sortie : 5,25 V CC (tolérance: +/- 0,21 %) pour bus logique
Marquage : CE
Catégorie de surtension : II
État led : STATUS: 1 LED (vert)
10T: 1 LED (vert)
État de l'îlot (RUN): 1 LED (vert)
Alimentation (PWR): 1 LED (vert)
Erreur module (ERR): 1 LED (rouge)
Mode test: 1 LED (jaune)
Profondeur : 70 mm
Hauteur : 128,3 mm
Largeur : 40,5 mm
Poids du produit : 0,13 kg
Compatibilité électromagnétique : Immunité aux interférences électromagnétiques se conformer à IEC 61131-2
Certifications du produit : CSA
UL
FM class 1, division 2
ATEX Cat 3G
C-Tick
Degré de pollution : 2 se conformer à IEC 60664-1
Altitude de fonctionnement : <= 2000 m
Degré de protection ip : IP20 se conformer à EN 61131-2 class 1
Température de fonctionnement : 0…60 °C (sans)
-25…70 °C (avec)
Température ambiante pour le stockage : -40…85 °C
Humidité relative : 95 % à 60 °C sans condensation
Tenue aux vibrations : 3 gn à 58…150 Hz sur profilé symétrique 35x7,5mm
5 gn à 58…150 Hz sur profilé symétrique 35x15mm
+/-0,35 mm à 10…58 Hz
Tenue aux chocs mécaniques : 30 gn pour 11 ms se conformer à CEI 88 référence 2-27
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Advantys STB
Utilisation : Automates procédés et les infrastruxtures
Fonction : Entrées/Sorties distribuées - Advantys STB
Utilisation finale : STB communication
Pays de fabrication : France
Code douanier : 8517620000
schneider-electric

QUALITE DE FABRICATION
Ce produit Schneider Electric a été conçu dans la continuité du respect d'un très haut niveau de qualité commun à tous les produits Schneider Electric. Pour son utilisation, il convient de bien vérifier avant son achat que ce produit a les caractéristiques mécaniques, électriques et autres qui conviennent. Pour votre information, certains produits sont fabriqués à la commande et les retours de marchandise ne sont pas toujours possibles.

Notre service client est à votre disposition pour tout renseignement complémentaire.
