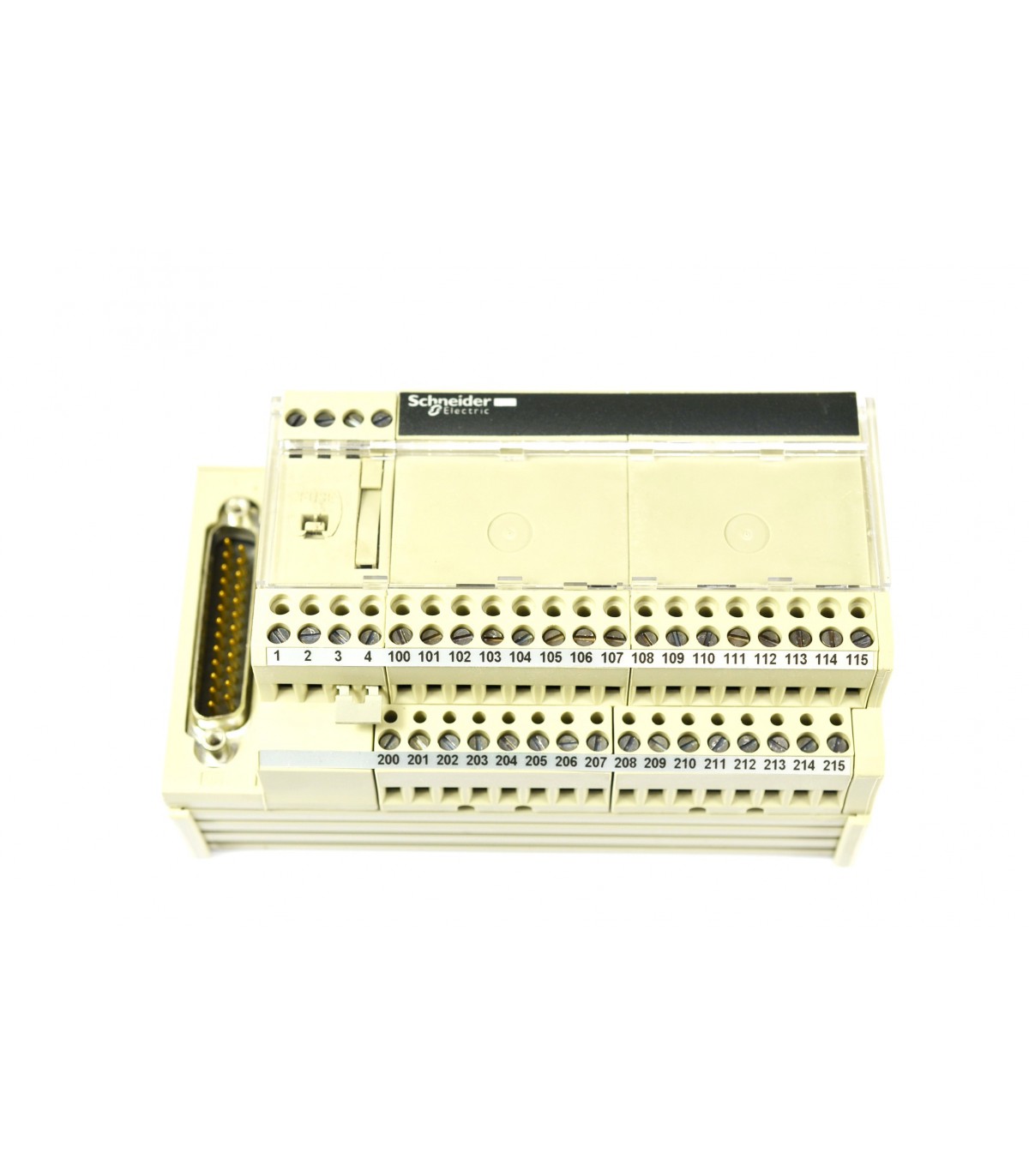

TELEFAST ABE7 - EMBASE DE RACCORDEMENT - POUR DISTRIBUTION PASS.

Caractéristiques techniques

Gamme de produits : Modicon ABE7
Fonction produit : Embase de raccordement pour comptage et voies analogiques
Nombre de canaux : 8
Mode de raccordement : Bornes de type vis, 1 x 0,09 à 1 x 1,5 mm² (AWG 28 à AWG 16) souple avec embout
Bornes de type vis, 1 x 0,14 à 1 x 2,5 mm² (AWG 26...AWG 12) rigide
Bornes de type vis, 1 x 0,14 à 1 x 2,5 mm² (AWG 26…AWG 14) souple sans embout
Bornes de type vis, 2 x 0,09 à 2 x 0,75 mm² (AWG 28 à AWG 20) souple avec embout
Bornes de type vis, 2 x 0,2 à 2 x 2,5 mm² (AWG 24…AWG 14) rigide
Fonction du module : Courant d'entrée analogique, compatible avec Premium
Tension d'entrée analogique, compatible avec Premium
Pt 100, compatible avec Premium
Conformité : Premium TSXAEY1600
Premium TSXAEY800
Premium TSXASY800
Premium TSXASY810
Raccordement api : SUB-D 25
Mode de fixation : Par clips (rail DIN symétrique 35 mm)
Par vis (plaque solide ac kit fixation)
[ui] tension assignée d'isolement : 2000 V bornes/rails de montage

Suite des caractéristiques techniques

Catégorie d'installation : II se conformer à IEC 60664-1
Couple de serrage : 0,6 N.m avec plat Ø 3,5 mm tournevis
Poids du produit : 0,29 kg
Certifications du produit : GL
BV
DNV
UL
CSA
LROS (Lloyds register of shipping)
Degré de protection ip : IP20 se conformer à CEI 60529
Traitement de protection : TC
Tenue au fil incandescent : 750 °C, temps d’extinction
Tenue aux chocs mécaniques : 15 gn pour 11 ms se conformer à CEI 60068-2-27
Tenue aux vibrations : 2 gn (f= 10…150 Hz) se conformer à CEI 60068-2-6
Tenue aux décharges électrostatiques : 4 kV (contact) niveau 3 se conformer à CEI 6100-4-11
8 kV (air) niveau 3 se conformer à CEI 6100-4-11
Résistance aux champs rayonnés : 10 V/m (26000000…1000000000 Hz) se conformer à CEI 61000-4-3 niveau 3
Tenue aux transitoires rapides : 2 kV niveau 3 se conformer à CEI 61000-4-4
Température de fonctionnement : 0…60 °C se conformer à IEC 61131-2
Température ambiante pour le stockage : -40…80 °C se conformer à IEC 61131-2
Degré de pollution : 2 se conformer à IEC 60664-1
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Telefast
Utilisation : Automates procédés et les infrastruxtures
Fonction : Systemes de pre cablage des entrees sorties automates
Utilisation finale : Telefast
Pays de fabrication : Lettonie
Code douanier : 8536909599
