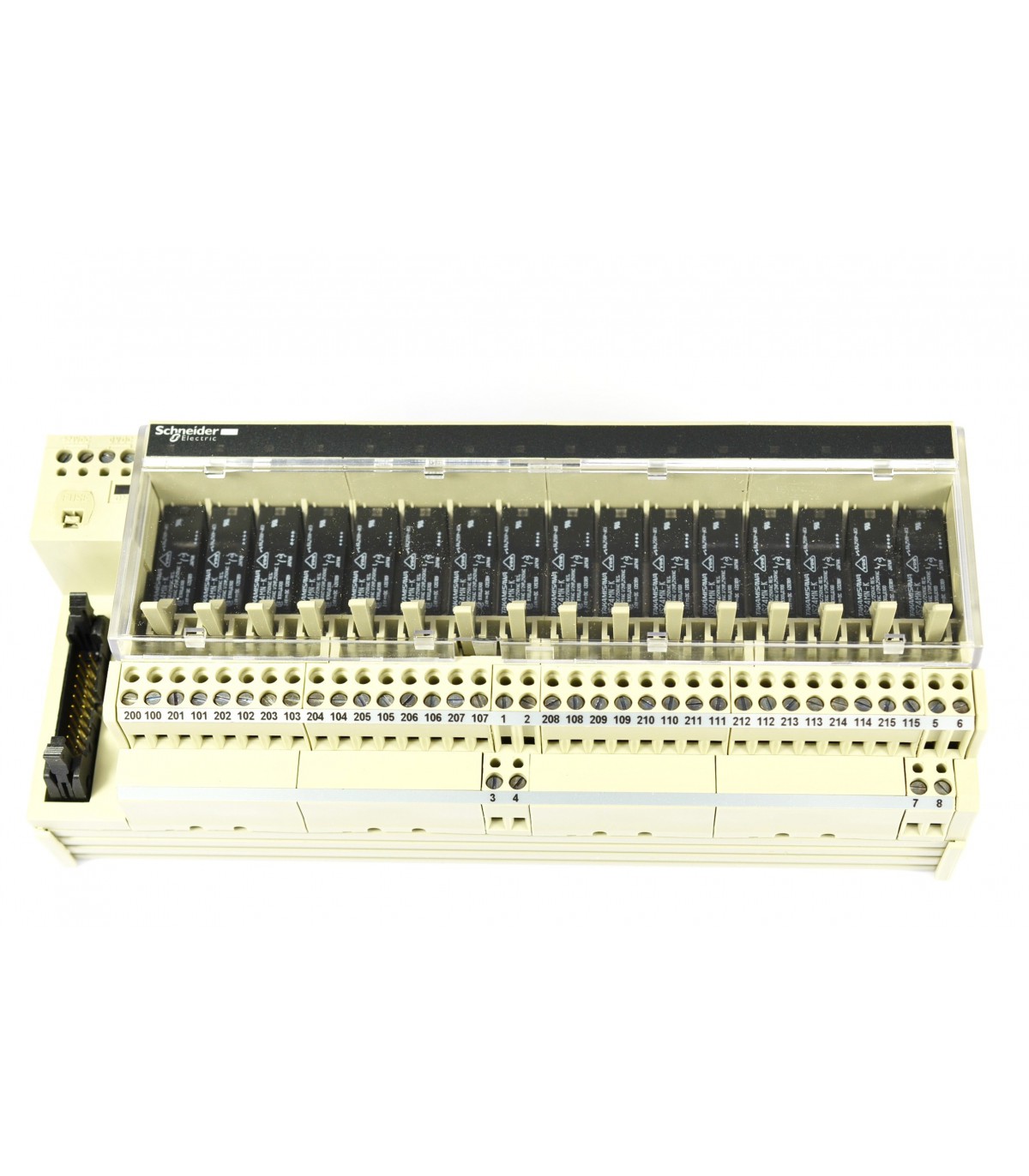

TELFAST ABE7 - EMBASE - RELAIS EMBROCHABLE - 16 VOIES - RELAIS

Caractéristiques techniques

Gamme de produits : Modicon ABE7
Fonction produit : Embase avec relais électromécanique embrochable
Type d'embase : Embase de sortie
[us] tension d'alimentation : 19...30 V se conformer à IEC 61131-2
Nombre de canaux : 16
Supply voltage type : CC
Accessoires associés : ABR7S21
Description des contacts : 1 "F"
État led : Statut du canal: 1 DEL par canal (vert)
Puissance ON: 1 LED (vert)
Distribution des polarités : Sans volt
Protection contre les courts-circuits : 1 A fusible interne, 5 x 20 mm, à fusion rapide (extrémité de l'automate)
Mode de fixation : Par clips (rail DIN symétrique 35 mm)
Par vis (plaque solide ac kit fixation)
Courant d'alimentation maximum : 1 A
Chute de tension sur le fusible d'alimentation : 0,3 V
[ui] tension d'isolement : 2000 V bornes/rails de montage
300 V circuit à bobine/circuits de contact se conformer à IEC 60947-1

Suite des caractéristiques techniques

[uimp] tension assignée de tenue aux chocs : 2,5 kV
Catégorie d'installation : II se conformer à IEC 60664-1
Couple de serrage : 0,6 N.m avec plat Ø 3,5 mm tournevis
Poids du produit : 0,735 kg
Certifications du produit : BV
GL
CSA
UL
DNV
LROS (Lloyds register of shipping)
Degré de protection ip : IP2x se conformer à CEI 60529
Tenue au fil incandescent : 750 °C se conformer à CEI 60695-2-11
Tenue aux chocs mécaniques : 15 gn pour 11 ms se conformer à CEI 60068-2-27
Tenue aux vibrations : 2 gn (f= 10…150 Hz) se conformer à CEI 60068-2-6
Tenue aux décharges électrostatiques : 4 kV (contact) niveau 3 se conformer à CEI 6100-4-11
8 kV (air) niveau 3 se conformer à CEI 6100-4-11
Résistance aux champs rayonnés : 10 V/m (26000000…1000000000 Hz) se conformer à CEI 61000-4-3 niveau 3
Tenue aux transitoires rapides : 2 kV niveau 3 se conformer à CEI 61000-4-4
Température de fonctionnement : -5…60 °C se conformer à IEC 61131-2
Température ambiante pour le stockage : -40…80 °C se conformer à IEC 61131-2
Degré de pollution : 2 se conformer à IEC 60664-1
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Telefast
Utilisation : Automates procédés et les infrastruxtures
Fonction : Systemes de pre cablage des entrees sorties automates
Utilisation finale : Telefast
Pays de fabrication : Lettonie
Code douanier : 8536909599
