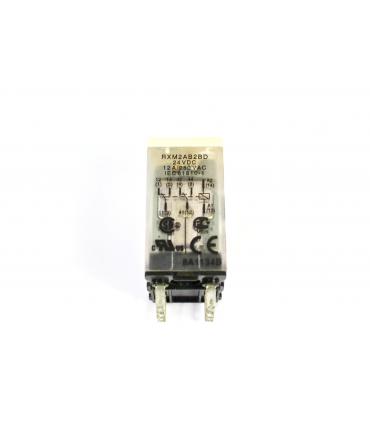

ZELIO RELAY RXM - RELAIS MINIATURE - EMBROCHABLE - TEST+DEL

Caractéristiques techniques

Gamme de produits : Zelio Relay
Nom de gamme : Miniature
Fonction produit : Relais enfichable
Nom de l'appareil : RXM
Description des contacts : 2 "O/F"
Tension circuit de commande : 24 V CC
[ithe] courant thermique d'emploi sous enveloppe : 12 A à -40…55 °C
État led : Avec
Type de commande : Bouton de test verrouillable
Coefficient d'utilisation : 20%
Forme des broches : Plat
[ui] tension d'isolement : 250 V se conformer à CEI
300 V se conformer à CSA
300 V se conformer à UL
[uimp] tension assignée de tenue aux chocs : 4 kV pendant 1,2/50 µs
Matériau des contacts : AgNi
[ie] courant assigné d'emploi : 12 A à 28 V (DC) "F" se conformer à CEI
12 A à 250 V (AC) "F" se conformer à CEI
6 A à 28 V (DC) "O" se conformer à CEI
6 A à 250 V (AC) "O" se conformer à CEI
12 A à 28 V (DC) se conformer à UL
12 A à 277 V (AC) se conformer à UL
Tension de coupure maximale : 250 V se conformer à CEI
Resistive rated load : 12 A à 250 V CA
12 A à 28 V CC
Pouvoir de commutation maximum : 3000 VA/336 W
Capacité de commutation minimum : 170 mW à 10 mA, 17 V

Suite des caractéristiques techniques

Vitesse de commande : <= 1200 cycles/heure sous-charge
<= 18000 cycles/heure sans charge
Endurance mécanique : 10000000 cycles
Durée de vie électrique : 100000 cycles pour résistive charge
Average coil consumption in w : 0,9 W
Seuil de tension de retombée : >= 0,1 Uc
Operate time : 20 ms
Release time : 20 ms
Average coil resistance : 650 Ohm à 20 °C +/- 10 %
Limites de la tension assignée d'emploi : 19,2...26.4 V CC
Données de fiabilité de la sécurité : B10d = 100000
Catégorie de protection : RT I
Niveaux de test : Niveau A
Position de montage : Toutes positions
Poids du produit : 0,096 kg
Présentation du produit : Produit complet
Tenue diélectrique : 1300 V CA entre contacts avec microcoupure isolation:
2000 V CA entre bobine et contact avec renforcé isolation:
2000 V CA entre pôles avec basique isolation:
Certifications du produit : GOST
UL
RoHS
Lloyd's
CSA
REACH
CE
Normes : CSA C22.2 No 14
EN/IEC 61810-1
UL 508
Température ambiante pour le stockage : -40…85 °C
Température de fonctionnement : -40…55 °C
Tenue aux vibrations : 3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en fonctionnement
5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles ne fonctionnent pas
Degré de protection ip : IP40 se conformer à EN/IEC 60529
Tenue aux chocs mécaniques : 10 gn pour en marche
30 gn pour non fonctionnant
Degré de pollution : 3
Statut environnemental de l'offre : Produit Green Premium
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : Zelio Relay RXM
Utilisation : Relais, transformateurs, alimentations et raccordements
Fonction : Relais embrochables embase universelle et interface
Utilisation finale : Zelio Relay RXM - relais séparés
Pays de fabrication : Indonesie
Code douanier : 8536490099
