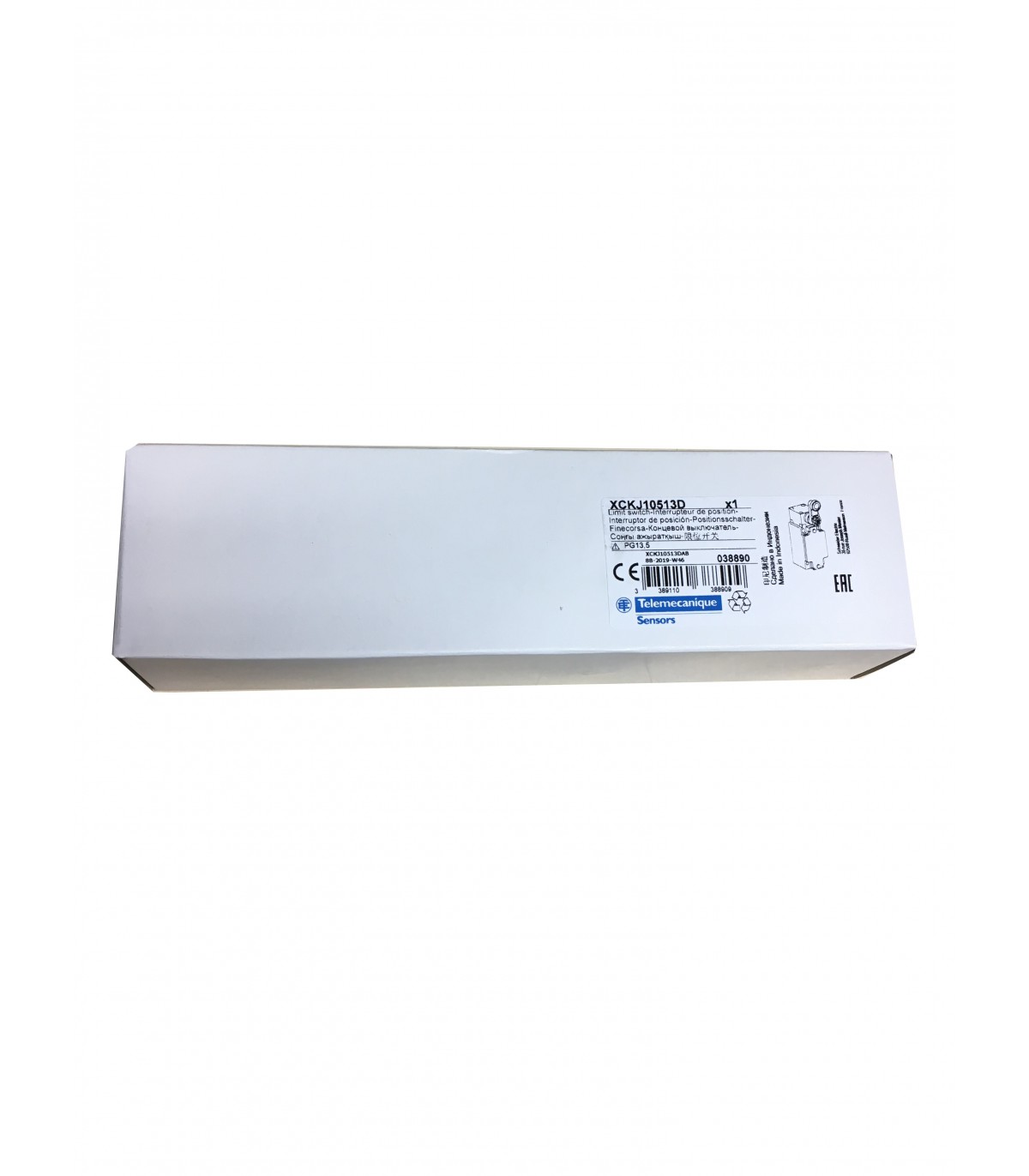

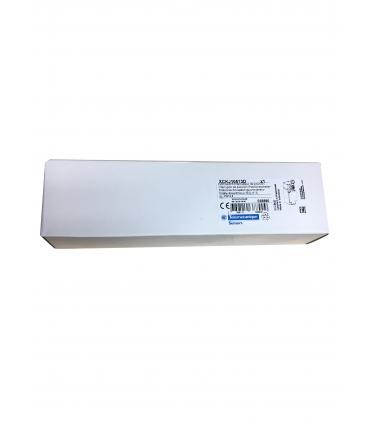

OSISENSE XCKJ - INTER. DE POS. - LEVIER A GALET ACIER -1O+1F

Caractéristiques techniques

Gamme de produits : OsiSense XC
Nom de gamme : Format standard
Fonction produit : Commutateur de fin de course
Nom de l'appareil : XCKJ
Forme du capteur : Forme A se conformer à CENELEC EN 50041
Type de carter : Fixe
Type de tête : Tête rotative
Matière : Métal
Matière du corps : Zamak
Matière de la tête : Zamak
Mode de fixation : Par le corps
Mouvement tête de commande : Tournant
Type d'unité de commande : Levier à galet à rappel métal
Type d'approche : Approche latérale, 1 ou 2 sens programmables
Nombre de pôles : 2
Description des contacts : 1 "O" + 1 "F"
Fonctionnement des contacts : À action brusque
Mouvement d'attaque : Avec came 30°
Raccordement électrique : Connecteur mâle M12, 5 broches
Forme d'isolation entre contacts : Zb
Nombre de positions : 1
Ouverture positive : Avec
Couple minimum pour ouverture positive : 0,5 N.m
Couple minimal d'actionnement : 0,25 N.m
Vitesse d'attaque maximale : 1,5 m/s
[ie] courant assigné d'emploi : 0,27 A à 50 V, DC-13 se conformer à EN/CEI 60947-5-1 appendix A

Suite des caractéristiques techniques

3 A à 50 V, AC-15 se conformer à EN/CEI 60947-5-1 appendix A
[ithe] courant thermique d'emploi sous enveloppe : 4 A
[ui] tension assignée d'isolement : 60 V (degré de pollution 3) se conformer à IEC 60947-1
Résistance maximale entre bornes : 25 MΩ se conformer à CEI 60255-7 catégorie 3
[uimp] tension assignée de tenue aux chocs : 0,8 kV se conformer à IEC 60664
0,8 kV se conformer à IEC 60947-1
Protection contre les courts-circuits : 4 A cartouche fusible, type gG
Durée de vie électrique : 5000000 cycles, DC-13, inductive type de charge, 24 V, 10 W, cadence de fonctionnement
5000000 cycles, DC-13, inductive type de charge, 48 V, 7 W, cadence de fonctionnement
Endurance mécanique : 30000000 cycles
Largeur : 40 mm
Hauteur : 89 mm
Profondeur : 44 mm
Poids du produit : 0,49 kg
Description des bornes iso n°1 : (13-14)NO
(21-22)NC
Tenue aux chocs mécaniques : 50 gn pour 11 ms se conformer à CEI 60068-2-27
Tenue aux vibrations : 25 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6
Degré de protection ip : IP66 se conformer à CEI 60529
Tenue aux chocs ik : IK07 se conformer à EN 50102
Catégorie de surtension : Classe I se conformer à IEC 61140
Classe I se conformer à NF C 20-030
Température de fonctionnement : -25…70 °C
Température ambiante pour le stockage : -40…70 °C
Traitement de protection : TC
Certifications du produit : UL
CSA
CCC
Normes : UL 508
EN 60947-5-1
CSA C22.2 No 14
IEC 60947-5-1
EN 60204-1
CENELEC EN 50041
IEC 60204-1
Statut environnemental de l'offre : Produit Green Premium
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Profil de circularité : Pas d'opérations particulières de recyclage requises
Garantie : 12 mois

Gamme produit : Sensors XC
Utilisation : Sensors électromécanique
Fonction : Interrupteurs de position électromécanique usage général
Utilisation finale : IDP XCK J
Pays de fabrication : Indonesie
Code douanier : 8536508090
