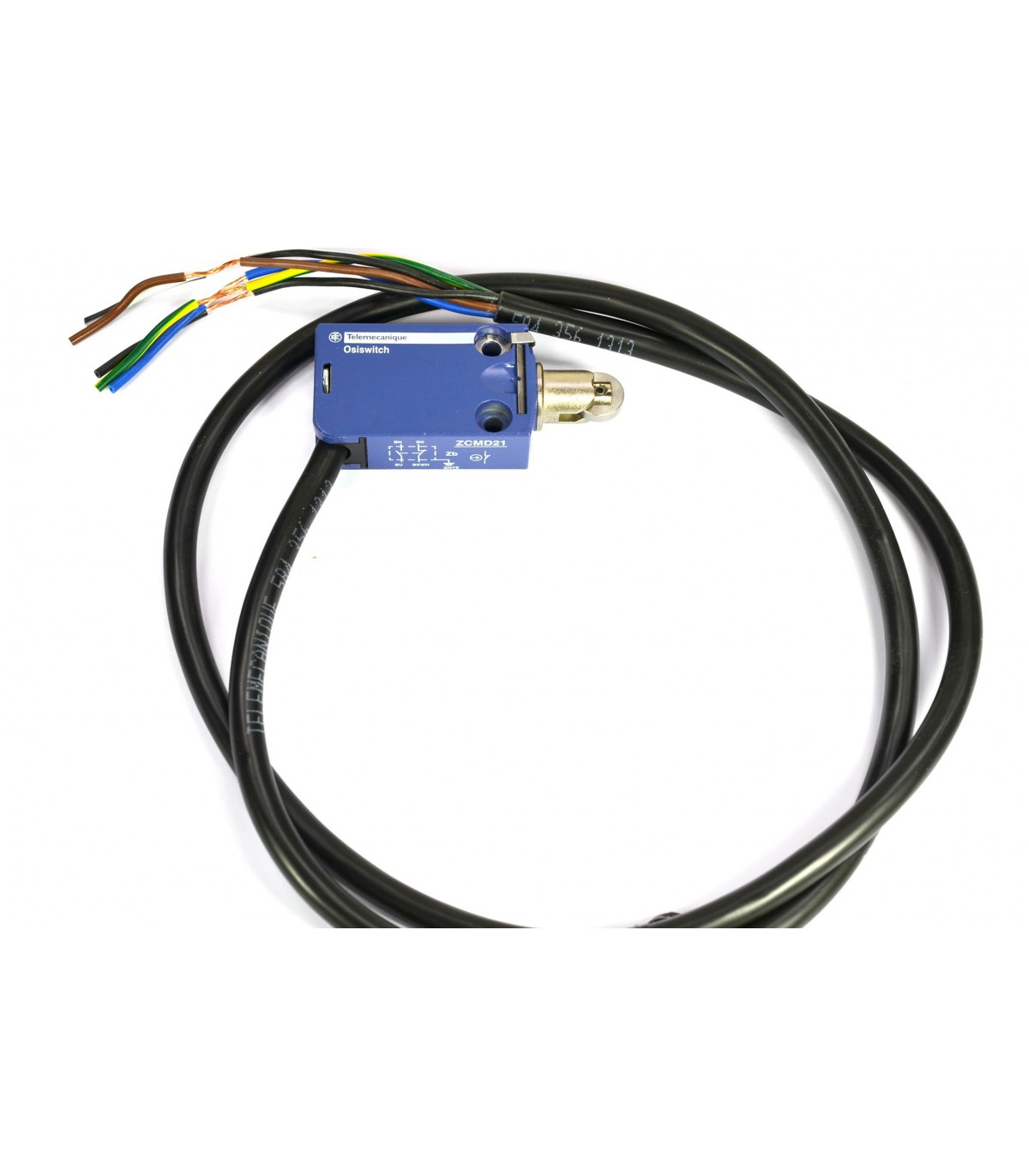

OSISENSE XCMD - INTER. DE POS. - POUSSOIR A GALET ACIER -1O+1F

Caractéristiques techniques

Gamme de produits : OsiSense XC
Nom de gamme : Format standard
Fonction produit : Commutateur de fin de course
Nom de l'appareil : XCMD
Forme du capteur : Miniature
Type de carter : Fixe
Type de tête : Tête de piston
Matière : Métal
Matière du corps : Zamak
Matière de la tête : Zamak
Mode de fixation : Par le corps
Mouvement tête de commande : Linéaire
Type d'unité de commande : Poussoir avec galet à rappel métal
Type d'approche : Approche latérale, 2 directions
Nombre de pôles : 2
Description des contacts : 1 "O" + 1 "F"
Fonctionnement des contacts : À action brusque
Mouvement d'attaque : Avec came 30°
Raccordement électrique : Connecteur à câble amovible
Longueur de câble : 1 m
Composition du câble : 5 x 0,75 mm²
Isolement : PvR
Forme d'isolation entre contacts : Zb
Ouverture positive : Avec
Force minimale pour ouverture positive : 35 N
Effort minimal d'actionnement : 7 N
Vitesse d'attaque maximale : 0,5 m/s

Suite des caractéristiques techniques

Désignation code des contacts : B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN/CEI 60947-5-1 appendix A
R300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix A
[ui] tension assignée d'isolement : 300 V (degré de pollution 3) se conformer à UL 508
400 V (degré de pollution 3) se conformer à IEC 60947-5-1
300 V (degré de pollution 3) se conformer à CSA C22.2 No 14
Résistance maximale entre bornes : 25 mOhm se conformer à CEI 60255-7 catégorie 3
[uimp] tension assignée de tenue aux chocs : 4 kV se conformer à IEC 60664
4 kV se conformer à IEC 60947-1
Protection contre les courts-circuits : 6 A cartouche fusible, type gG
Durée de vie électrique : 5000000 cycles, DC-13, 120 V, 1 W, cadence de fonctionnement
5000000 cycles, DC-13, 24 V, 3 W, cadence de fonctionnement
5000000 cycles, DC-13, 48 V, 2 W, cadence de fonctionnement
Endurance mécanique : 10000000 cycles
Largeur : 30 mm
Hauteur : 50 mm
Profondeur : 16 mm
Poids du produit : 0,185 kg
Tenue aux chocs mécaniques : 25 gn pour 18 ms se conformer à CEI 60068-2-27
Tenue aux vibrations : 5 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6
Degré de protection ip : IP66 se conformer à CEI 60529
IP67 se conformer à CEI 60529
IP68 se conformer à CEI 60529
Tenue aux chocs ik : IK06 se conformer à EN 62262
Catégorie de surtension : Classe I se conformer à IEC 61140
Classe I se conformer à NF C 20-030
Température de fonctionnement : -25…70 °C
Température ambiante pour le stockage : -40…70 °C
Traitement de protection : TC
Certifications du produit : CCC
CSA
UL
Normes : EN/IEC 60204-1
UL 508
EN/IEC 60947-5-1
CSA C22.2 No 14
Statut environnemental de l'offre : Produit Green Premium
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Garantie : 12 mois

Gamme produit : Sensors XC
Utilisation : Sensors électromécanique
Fonction : Interrupteurs de position électromécanique usage général
Utilisation finale : IDP XCM D
Pays de fabrication : Indonesie
Code douanier : 8536508090
