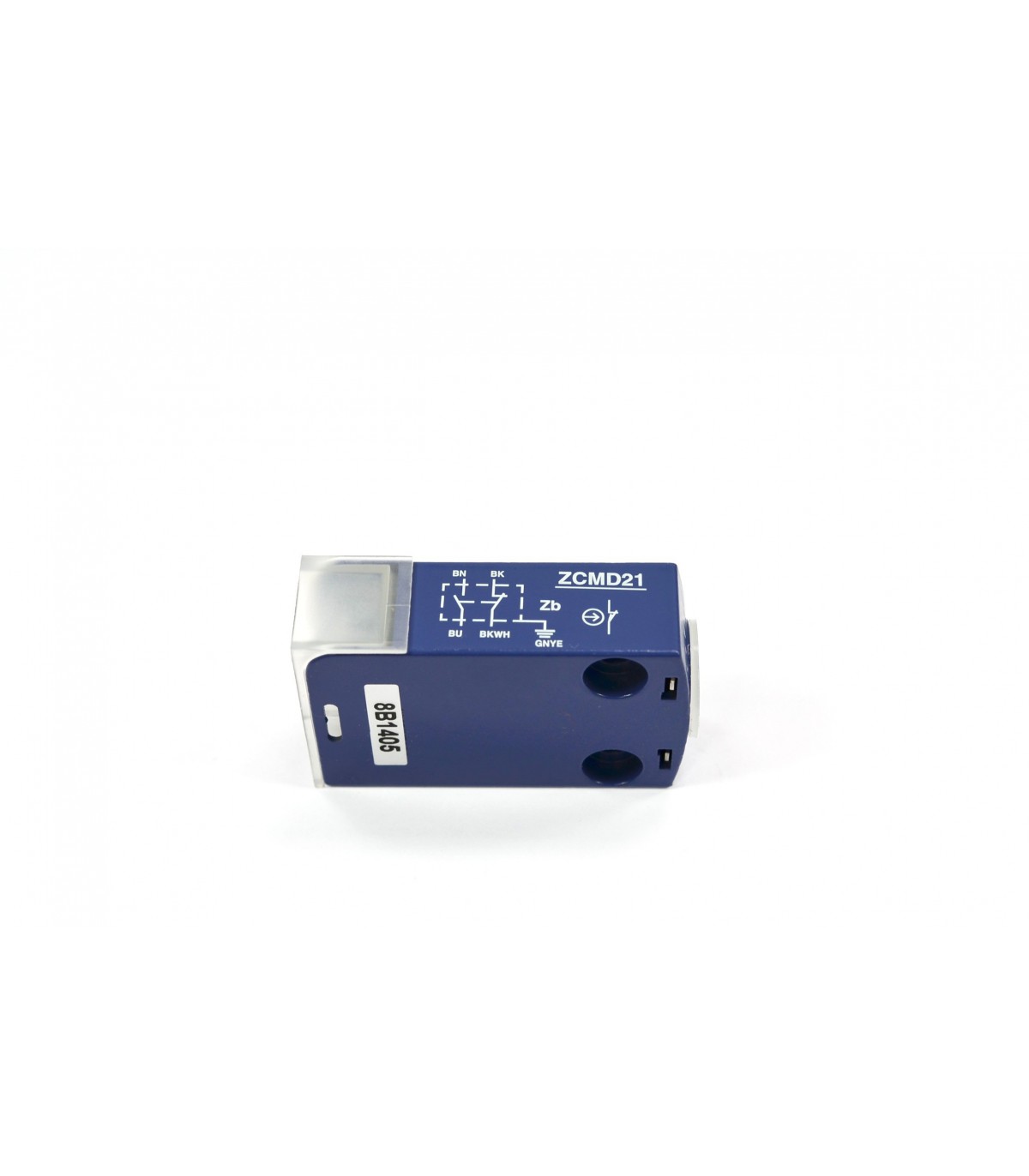

OSISENSE ZCMD - CORPS D INTER. DE POSITION -1O+1F- BRUSQUE

Caractéristiques techniques

Gamme de produits : OsiSense XC
Nom de gamme : Format standard
Fonction produit : Corps d'interrupteur de position
Nom de l'appareil : ZCMD
Conception du détecteur : Miniature
Type de carter : Corps enfichable
Tête à associer : ZCE13
ZCEF2
ZCE63
ZCE27
ZCEH2
ZCE21
ZCE10
ZCE01
ZCE66
ZCE64
ZCE62
ZCE02
ZCEH0
ZCEF0
ZCE06
ZCE09
ZCE29
ZCE05
ZCE65
ZCE67
ZCE08
ZCE07
ZCE14
ZCE11
ZCE24
ZCE28
ZCEG1
Matière du corps : Zamak
Nombre de pôles : 2
Description des contacts : 1 "O" + 1 "F"
Fonctionnement des contacts : À action brusque
Accessoires associés : XCMD
Élément connexion associé : ZCMC21T2
ZCMC21L10
ZCMC21E3
ZCMC21E7
ZCMC21E5
ZCMC21L7
ZCMC21T5
ZCMC21T1
ZCMC21L3
ZCMC21E1
ZCMC21L1
ZCMC21E2
ZCMC21L5
ZCMC21L2

Suite des caractéristiques techniques

ZCMC21E10
Raccordement électrique : Enfichable sans connexion précâblée
Forme d'isolation entre contacts : Zb
Matériau des contacts : Contacts plaqués argent
Ouverture positive : Avec
Vitesse d'attaque minimale : 0,01 m/min
Désignation code des contacts : B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN/CEI 60947-5-1 appendix A
R300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix A
[ui] tension assignée d'isolement : 300 V (degré de pollution 3) se conformer à UL 508
400 V (degré de pollution 3) se conformer à IEC 60947-5-1
300 V (degré de pollution 3) se conformer à CSA C22.2 No 14
Résistance maximale entre bornes : 25 mOhm se conformer à CEI 60255-7 catégorie 3
[uimp] tension assignée de tenue aux chocs : 4 kV se conformer à IEC 60664
4 kV se conformer à IEC 60947-1
Protection contre les courts-circuits : 6 A cartouche fusible, type gG
Durée de vie électrique : 5000000 cycles, DC-13 120 V, 1 W, cadence de fonctionnement
5000000 cycles, DC-13 24 V, 3 W, cadence de fonctionnement
5000000 cycles, DC-13 48 V, 2 W, cadence de fonctionnement
Largeur : 30 mm
Hauteur : 50 mm
Profondeur : 16 mm
Température ambiante pour le stockage : -40…70 °C
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Garantie : 12 mois

Gamme produit : Sensors XC
Utilisation : Sensors électromécanique
Fonction : Interrupteurs de position électromécanique usage général
Utilisation finale : IDP XCM éléments séparés
Pays de fabrication : Indonesie
Code douanier : 8536508090
