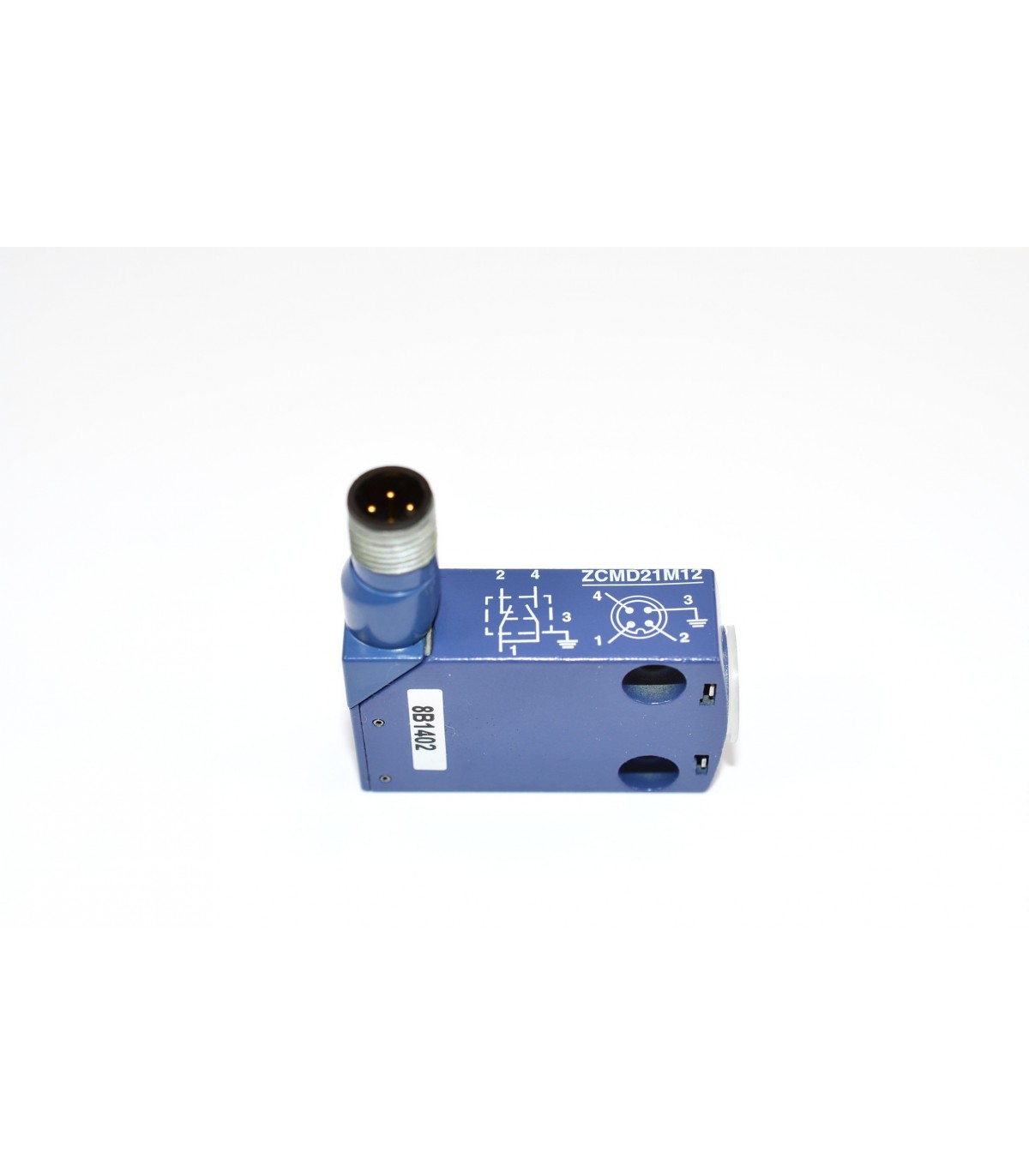

OSISENSE ZCMD - CORPS D INTER. DE POSITION - 1OF - BRUSQUE

Caractéristiques techniques

Gamme de produits : OsiSense XC
Nom de gamme : Format standard
Fonction produit : Corps d'interrupteur de position
Nom de l'appareil : ZCMD
Conception du détecteur : Miniature
Type de carter : Fixe
Tête à associer : ZCE29
ZCE02
ZCE06
ZCE62
ZCE09
ZCE13
ZCE67
ZCE10
ZCE14
ZCE07
ZCE08
ZCE65
ZCEG1
ZCEF0
ZCE24
ZCE11
ZCE27
ZCE64
ZCEF2
ZCE28
ZCE66
ZCE01
ZCE63
ZCE21
Matière du corps : Zamak
Nombre de pôles : 2
Description des contacts : 1 F/O
Fonctionnement des contacts : À action brusque
Accessoires associés : XCMD
Raccordement électrique : Connecteur mâle M12, 4 broches
Forme d'isolation entre contacts : Za
Matériau des contacts : Contacts plaqués argent

Suite des caractéristiques techniques

Ouverture positive : Sans
Vitesse d'attaque minimale : 0,01 m/min
[ie] courant assigné d'emploi : 0,1 A à 250 V, DC-13 se conformer à EN/CEI 60947-5-1 appendix A
1,5 A à 240 V, AC-15 se conformer à EN/CEI 60947-5-1 appendix A
[ithe] courant thermique d'emploi sous enveloppe : 3 A
[ui] tension assignée d'isolement : 300 V (degré de pollution 3) se conformer à UL 508
300 V (degré de pollution 3) se conformer à CSA C22.2 No 14
250 V (degré de pollution 3) se conformer à IEC 60947-5-1
Résistance maximale entre bornes : 25 mOhm se conformer à CEI 60255-7 catégorie 3
[uimp] tension assignée de tenue aux chocs : 2,5 kV se conformer à IEC 60664
2,5 kV se conformer à IEC 60947-1
Protection contre les courts-circuits : 4 A cartouche fusible, type gG
Durée de vie électrique : 5000000 cycles, DC-13 24 V, 3 W, cadence de fonctionnement
5000000 cycles, DC-13 48 V, 2 W, cadence de fonctionnement
5000000 cycles, DC-13 120 V, 1 W, cadence de fonctionnement
Largeur : 30 mm
Hauteur : 50 mm
Profondeur : 16 mm
Poids : 0,065 kg
Température ambiante pour le stockage : -40…70 °C
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Garantie : 12 mois

Gamme produit : Sensors XC
Utilisation : Sensors électromécanique
Fonction : Interrupteurs de position électromécanique usage général
Utilisation finale : IDP XCM éléments séparés
Pays de fabrication : Indonesie
Code douanier : 8536508090
