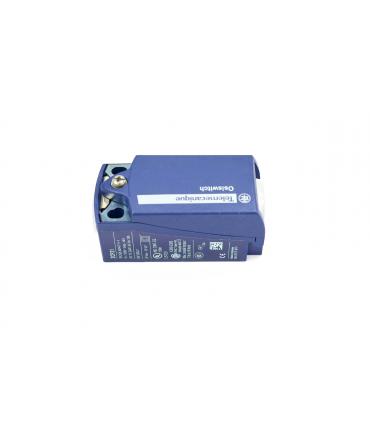

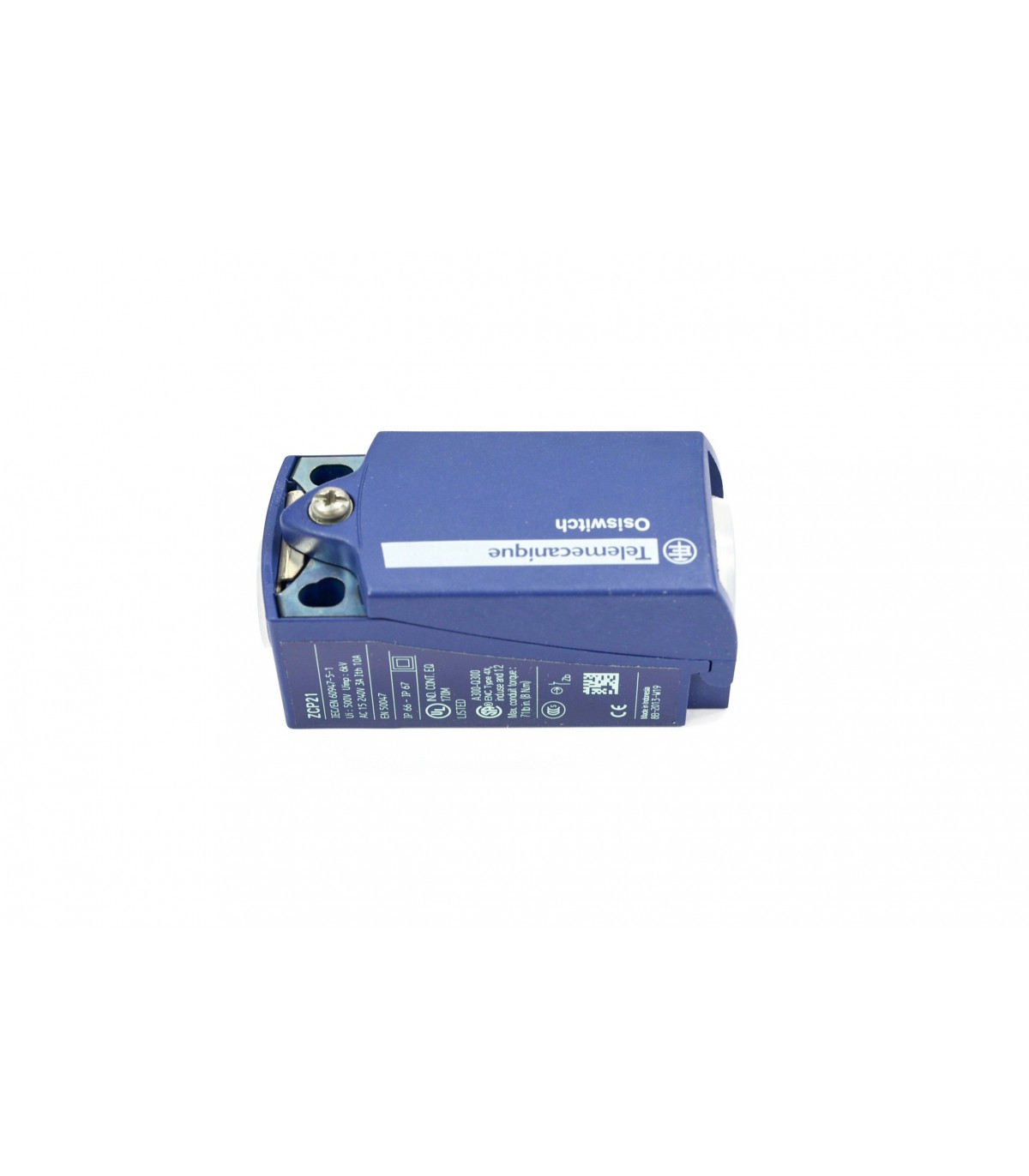

OSISENSE ZCP - CORPS D INTER. DE POS. - COMPACT -1O+1F- BRUSQUE

Caractéristiques techniques

Gamme de produits : OsiSense XC
Nom de gamme : Compact standard
Fonction produit : Corps d'interrupteur de position
Nom de l'appareil : ZCP
Conception du détecteur : Compact
Type de carter : Fixe
Tête à associer : ZCE06
ZCE28
ZCE63
ZCE01
ZCE02
ZCE66
ZCE14
ZCE11
ZCE27
ZCEH2
ZCE09
ZCE67
ZCE08
ZCE07
ZCE24
ZCEH0
ZCE21
ZCE64
ZCE29
ZCE62
ZCE65
ZCE13
ZCE10
ZCE05
Matière du corps : Plastique
Nombre de pôles : 2
Description des contacts : 1 "O" + 1 "F"
Fonctionnement des contacts : À action brusque
Élément connexion associé : ZCPEP20
ZCPEN12
ZCPEF12
ZCPEG11
ZCPEP16
ZCPEG13
Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34…2 x 1,5 mm²

Suite des caractéristiques techniques

Forme d'isolation entre contacts : Zb
Matériau des contacts : Contacts plaqués argent
Ouverture positive : Avec
Vitesse d'attaque minimale : 0,01 m/s
Désignation code des contacts : B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN/CEI 60947-5-1 appendix A
R300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix A
[ui] tension assignée d'isolement : 300 V se conformer à UL 508
500 V (degré de pollution 3) se conformer à IEC 60947-1
300 V se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60664
6 kV se conformer à IEC 60947-1
Protection contre les courts-circuits : 10 A cartouche fusible, type gG
Durée de vie électrique : 5000000 cycles, DC-13 120 V, 4 W, cadence de fonctionnement
5000000 cycles, DC-13 24 V, 10 W, cadence de fonctionnement
5000000 cycles, DC-13 48 V, 7 W, cadence de fonctionnement
Largeur : 31 mm
Hauteur : 65 mm
Profondeur : 30 mm
Poids : 0,07 kg
Accessoires associés : XCKP
Température de fonctionnement : -25…70 °C
Température ambiante pour le stockage : -40…70 °C
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Garantie : 12 mois

Gamme produit : Sensors XC
Utilisation : Sensors électromécanique
Fonction : Interrupteurs de position électromécanique usage général
Utilisation finale : IDP XCKP-T éléments séparés
Pays de fabrication : Indonesie
Code douanier : 8536508090
