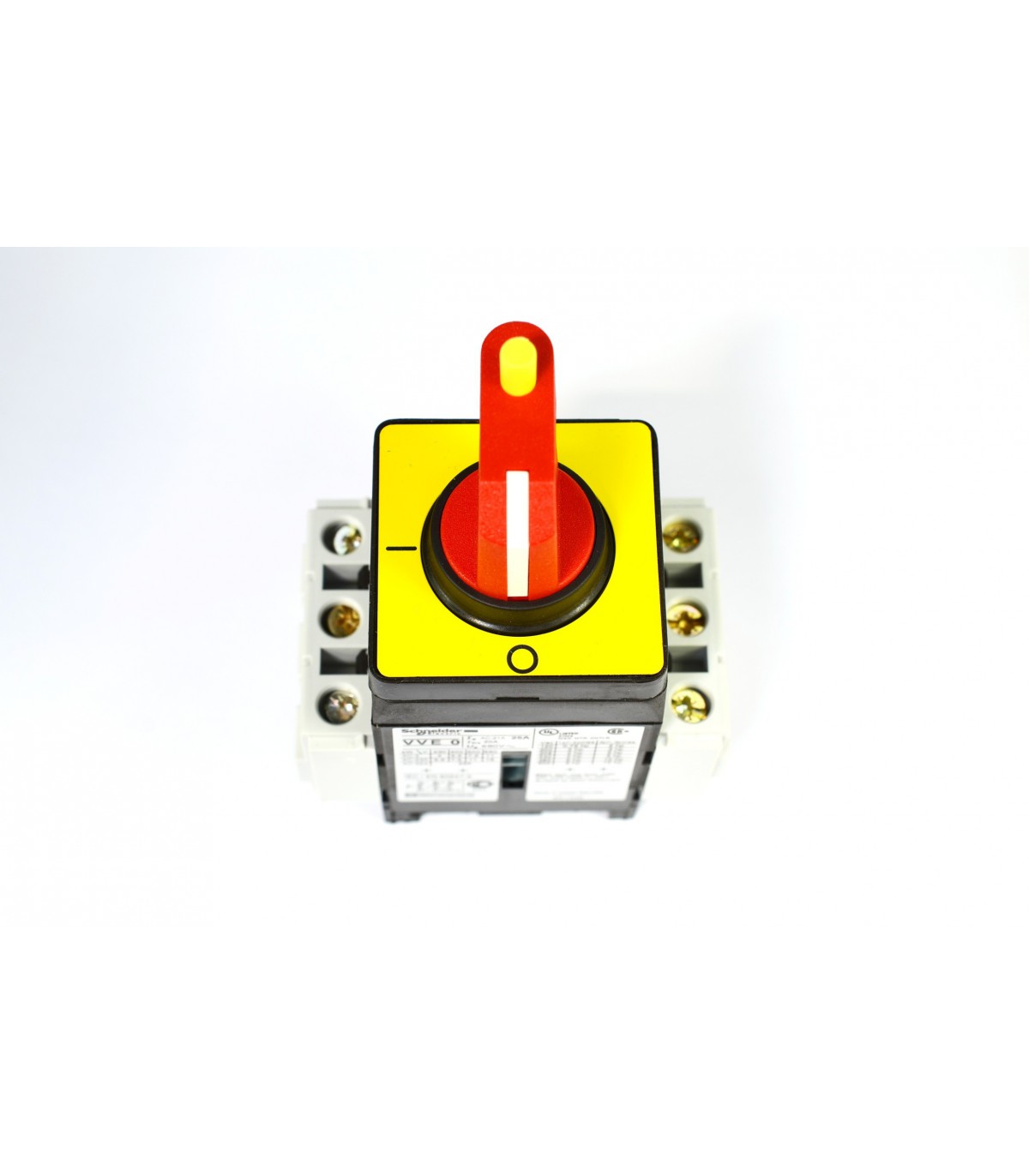

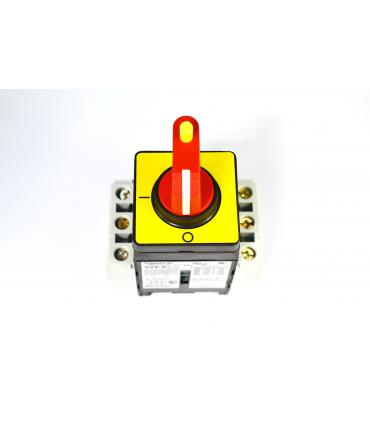

TESYS VVE - INTER.-SECTIONNEUR - 3P - 690V 25A - POIGNEE ROUGE

Caractéristiques techniques

Gamme : TeSys
Nom du produit : TeSys VARIO
Nom de l'appareil : VVE
Fonction produit : Interrupteur-sectionneur d'arrêt d'urgence
Niveau de performance : Hautes performances
Description des pôles : 3P
Description des contacts : 3 "F"
Type de réseau : CC
CA
Type de commande : Poignée rotative
Style de montage de la commande rotative : Directe
Couleur de poignée : Rouge
Couleur du plastron de la commande : Jaune
Aptitude au sectionnement : Oui
Cadenas de poignée rotative : 1 cadenas 4…6 mm
Marquage : 0 - 1
Support de montage : Interrupteur: rail symétrique
Interrupteur: platine
Mode de fixation : Par clips pour interrupteur
Par vis pour interrupteur
[ue] tension assignée d'emploi : 690 V CA 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 8 kV
[ith] courant thermique conventionnel : 25 A
[ithe] courant thermique d'emploi sous enveloppe : 20 A
[ie] courant assigné d'emploi : 14,5 A AC-23 Ue: 400 V
Puissance assignée d'emploi en w : 11 kW à 500 V (AC-23A)
11 kW à 690 V (AC-3)
15 kW à 690 V (AC-23A)
4 kW à 230...240 V (AC-3)
5,5 kW à 400...415 V (AC-3)
7,5 kW à 500 V (AC-3)

Suite des caractéristiques techniques

5,5 kW à 230...240 V (AC-23A)
7,5 kW à 400...415 V (AC-23A)
Classe de service intermittent : 30
Making capacity ( i rms) : 250 A à 400 V AC-21A
250 A à 400 V AC-22A
250 A à 400 V AC-23A
[icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
[icw] rated short-time withstand rms current : 300 A à 400 V durée: 1 s
Courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 25 A aM
10 kA à 400 V - fusible associé 25 A gG
Pouvoir de coupure : 200 A à 400 V (AC-21A)
200 A à 400 V (AC-22A)
200 A à 400 V (AC-23A)
Composition de l'appareil : Poignée
Commutateur
Endurance mécanique : 100000 cycles
Durée de vie électrique : 100000 cycles AC-21
30000 cycles DC-1 à 5
Mode de raccordement : Circuit de puissance: borniers à vis-étrier câble 10 mm² - rigidité du câble: rigide
Circuit de puissance: borniers à vis-étrier câble 6 mm² - rigidité du câble: souple - avec embout
Couple de serrage : Circuit de puissance: 2,1 N.m - sur borniers à vis-étrier
Handle front plate dimension : 45 x 45 mm
Hauteur : 74 mm
Largeur : 55 mm
Profondeur : 106 mm
Poids du produit : 0,25 kg
Normes : IEC 60947-3
Certifications du produit : UL
GL
CSA
Traitement de protection : TC
Degré de protection ip : IP65
IP65 se conformer à CEI 60529
Robustesse mécanique : Vibrations 10 à 150 Hz (1 gn) se conformer à CEI 60068-2-6
Chocs 11 ms (30 Gn) se conformer à CEI 60068-2-27
Température de fonctionnement : -20…50 °C
Tenue au feu : 960 °C se conformer à CEI 60695-2-1
Statut environnemental de l'offre : Produit Green Premium
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Profil de circularité : Pas d'opérations particulières de recyclage requises
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys Vario
Utilisation : Protection et commande moteur
Fonction : Interrupteurs-sectionneurs
Utilisation finale : Vario appareils complets
Pays de fabrication : République Tchèque
Code douanier : 8536508099
