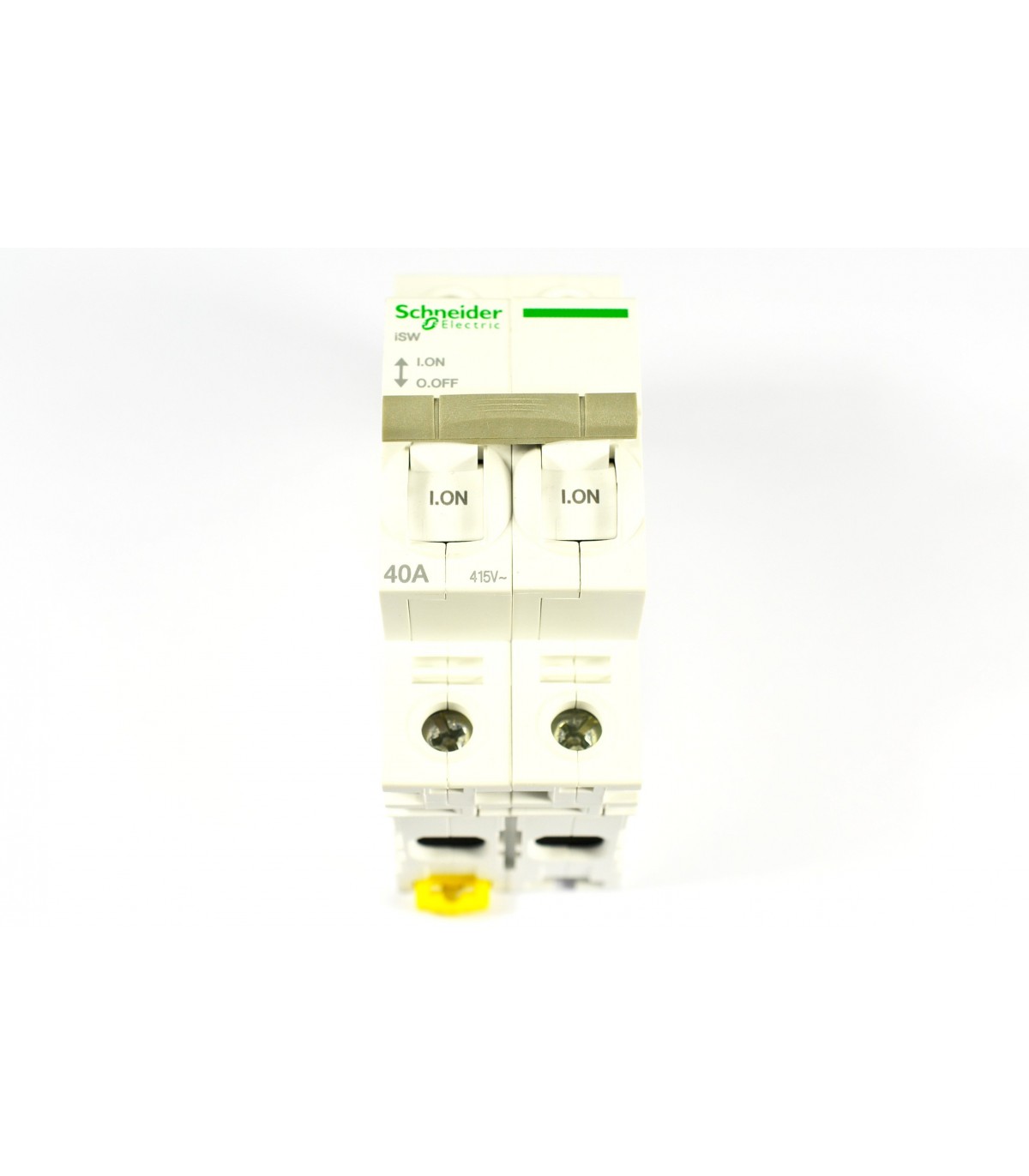

ACTI9 - ISW INTERRUPTEUR-SECTIONNEUR 2P 40A 415VAC - CERTIF NF

Caractéristiques techniques

Gamme : Acti 9
Nom abrégé de l'appareil : ISW
Fonction produit : Interrupteur-sectionneur
Utilisation de l'interrupteur : Isolation
Contrôle
Description des pôles : 2P
Catégorie d'emploi : AC-22A
Aptitude au sectionnement : Oui
[ie] courant assigné d'emploi : 40 A 415 V AC 50/60 Hz
[ue] tension assignée d'emploi : 415 V AC 50/60 Hz
[icm] pouvoir assigné de fermeture en court-circuit : 4.2 kA sectionneur seulement
[icw] courant assigné de courte durée admissible : 1260 A
[ui] tension assignée d'isolement : 500 V AC 50/60 Hz
[uimp] tension assignée de tenue aux chocs : 6 kV
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF
Coupure pleinement apparente : Oui

Suite des caractéristiques techniques

Mode d'installation : Fixe
Support de montage : Rail DIN
Compatibilité du bloc de distribution du peigne de jeu de barres : Haut ou bas : oui
Pas de 9 mm : 4
Hauteur : 82 mm
Largeur : 36 mm
Profondeur : 75,5 mm
Couleur : Blanc
Durée de vie mécanique : 20000 cycles
Durée de vie électrique : 15000 cycles
Mode de raccordement : Bornes type tunnel: (haut ou bas) 1 câble(s) <= 50 mm² rigide sans extrémité de câble
Bornes type tunnel: (haut ou bas) 1 câble(s) <= 35 mm² souple sans extrémité de câble
Bornes type tunnel: (haut ou bas) 1 câble(s) <= 35 mm² souple avec extrémité de câble
Longueur de dénudage des fils : 9 mm
Couple de serrage : 3.5 N.m
Normes : EN 60947-3
IEC 60947-3
Degré de protection ip : IP20
Degré de pollution : 3
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température de fonctionnement : -25…60 °C
Température ambiante pour le stockage : -40…85 °C
Statut environnemental : Produit Green Premium
Rohs (code date: annéesemaine) : Conforme - depuis 1246 - Déclaration de conformité Schneider Electric
Reach : Référence ne contenant pas de SVHC au-dessus du seuil
Profil environnemental du produit : Disponible
Instructions de fin de vie du produit : Pas d'opération de recyclage spécifiques
Garantie contractuelle : Période : 12 mois


Gamme produit : Acti9
Utilisation : Tableaux électriques du tertiaire
Fonction : Interrupteurs tête de tableau montage DIN <= 160A
Utilisation finale : Interrupteurs tête de tableau
Pays de fabrication : Hongrie
Code douanier : 8536508090
