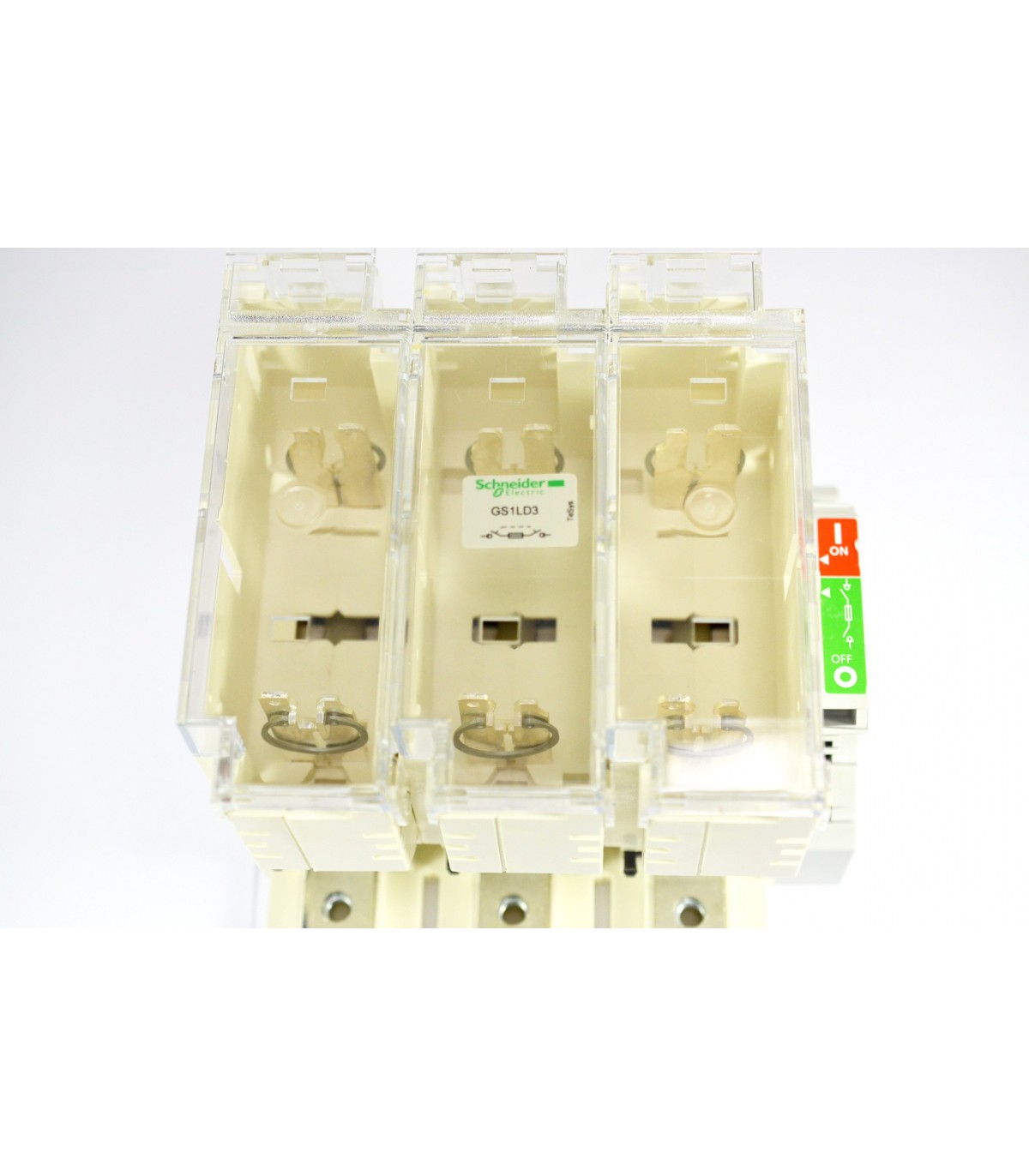

TESYS GS1 - BLOC DE BASE INTERRUPTEUR-SECTIONNEUR FUSIBLE - 3P

Caractéristiques techniques

Gamme : TeSys
Nom du produit : TeSys GS
Nom de l'appareil : GS1 L
Fonction produit : Interrupteur-sectionneur-fusible
Fonction de l’appareil : Protection
Description des pôles : 3P
Pôles protégés : 3t
Description des contacts : 3 "F"
[ith] courant thermique conventionnel : 160 A à <40 °C
[ie] courant assigné d'emploi : 125 A à 440 V 2 pôles en série par phase DC-23A
125 A à 440 V 2 pôles en série par phase DC-23B
125 A à 690 V avec couvercle de borne AC-23A
125 A à 690 V avec couvercle de borne AC-23B
160 A à 400 V AC-23A
160 A à 400 V AC-23B
160 A à 500 V AC-23A
160 A à 500 V AC-23B
Type de fusible : DIN
Taille du fusible : 0
Type de réseau : CA
CC
Fréquence du réseau : 50/60 Hz
Type de commande rotative : Côté droit direct
Support de montage : Platine
[ui] tension assignée d'isolement : 750 V CA 50/60 Hz

Suite des caractéristiques techniques

[uimp] tension assignée de tenue aux chocs : 8 kV
Puissance assignée d'emploi en w : 90 kW à 400 V
110 kW à 500 V
110 kW à 690 V
Pouvoir de fermeture : 1600 A à 400 V AC-23B
[icm] pouvoir assigné de fermeture en court-circuit : 100 kA à 400 V avec protection à l’aide de fusibles gG
Pouvoir de coupure : 1280 A à 400 V (AC-23B)
Résistance de court-circuit : 20 kA
Endurance mécanique : 10000 cycles
Durée de vie électrique : 1000 cycles AC-23A
1000 cycles AC-23B
200 cycles DC-23A
200 cycles DC-23B
Mode de raccordement : Circuit de puissance: barres
Circuit de puissance: bornes à anneau50…95 mm² souple
Couple de serrage : Circuit de puissance: 12 N.m - sur barres
Circuit de puissance: 12 N.m - sur bornes à anneau
Normes : IEC 60947-3
Certifications du produit : CE
Traitement de protection : TH
Degré de protection ip : IP20 se conformer à CEI 60529 (avec couvercle de borne)
Température de fonctionnement : -20…70 °C
Température ambiante pour le stockage : -40…80 °C
Tenue au feu : 850 °C couvercle de fusible se conformer à CEI 60695-2-1
960 °C corps se conformer à CEI 60695-2-1
Hauteur : 162 mm
Largeur : 192 mm
Profondeur : 136,5 mm
Poids du produit : 1,8 kg
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Garantie : 12 mois

Gamme produit : TeSys GS
Utilisation : Protection et commande moteur
Fonction : Protection par fusibles
Utilisation finale : Interrupteurs sectionneurs fusibles GS1
Pays de fabrication : France
Code douanier : 8536508090
