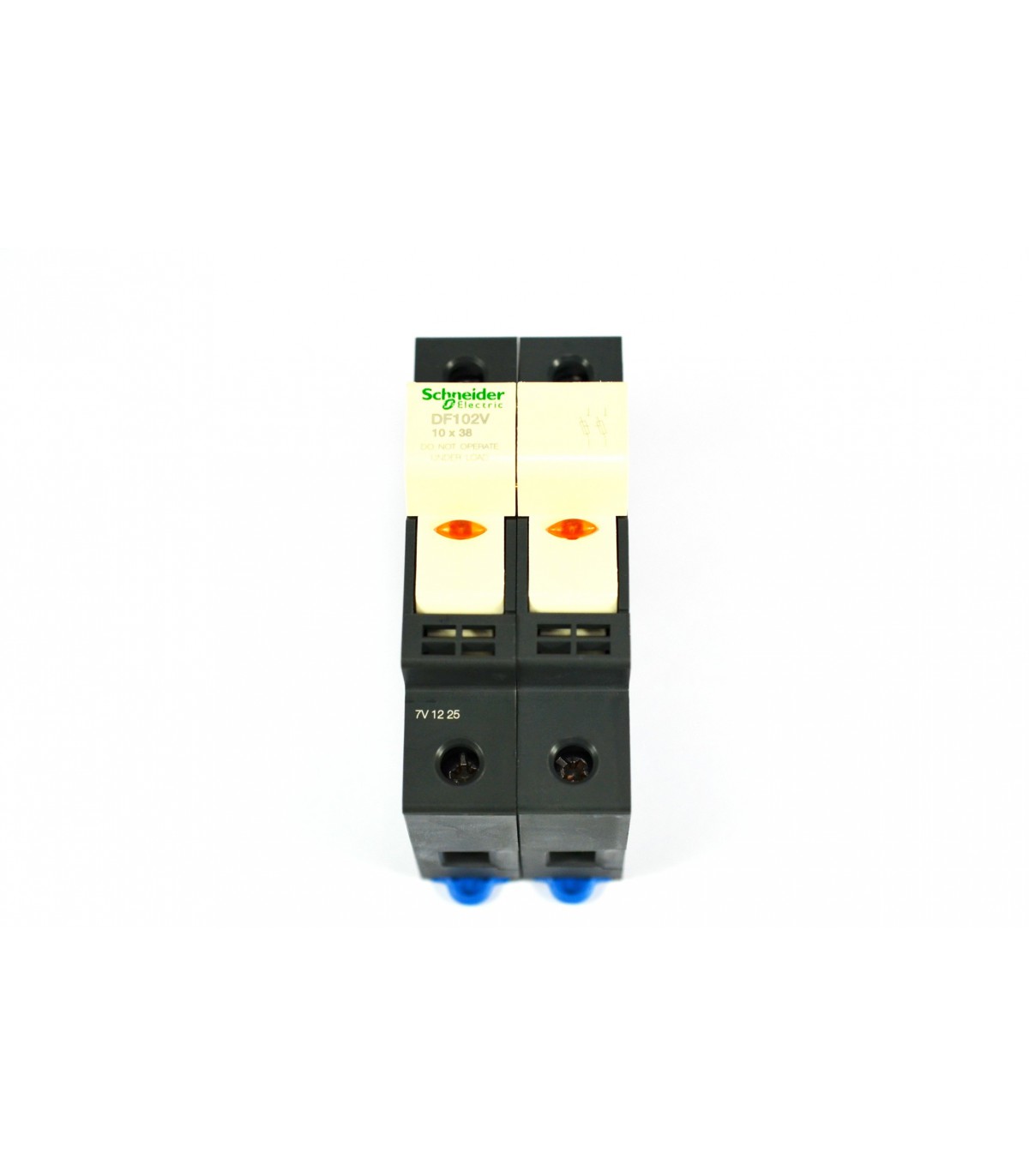

TESYS - PORTE-FUSIBLE - 2P - 32A - POUR FUSIBLE 10X38MM - AVEC

Caractéristiques techniques

Gamme : TeSys
Nom du produit : TeSys DF
Fonction produit : Porte-fusibles
Nom de l'appareil : DF10
Conformité : DF2CA cartouche fusible
DF2CN cartouche fusible
Description des pôles : 2P
Taille du fusible : 10 x 38 mm
Type de fusible : , gG
, aM
Type de commande : Par maneton cadenassable
Signalisation locale : Indication de fusible sauté
Catégorie d'emploi : AC-20B se conformer à IEC 60947-3
DC-20B se conformer à IEC 60947-3
[ue] tension assignée d'emploi : 690 V CA
690 V CC
[ie] courant assigné d'emploi : 32 A
[ui] tension d'isolement : 1000 VCA
[uimp] tension assignée de tenue aux chocs : 6 kV
Catégorie de surtension : III
Résistance de court-circuit : 120 kA 400 V se conformer à IEC 60947-3
Puissance dissipée en w : 3 W maximum power dissipation by fuse

Suite des caractéristiques techniques

Normes : EN/IEC 60947-3
EN/IEC 60269-2
UL 4248-1
CSA C22.2 No 4248-1
EN 45545-2: R22 HL2
Certifications du produit : CEI
Reconnu UL
CSA
CCC
EAC
DNV-GL
Support de montage : Rail DIN symétrique 35 mm
Position de montage : Vertical (tolérance: +/- 23°)
Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1…16 mm²rigide
Borniers à vis-étrier 2 câble(s) 1…6 mm²rigide
Borniers à vis-étrier 1 câble(s) 1…16 mm²souple avec ou sans
Borniers à vis-étrier 2 câble(s) 1…6 mm²souple avec ou sans
Couple de serrage : 2 N.m - avec tournevis PZ2
2 N.m - avec tournevis plat Ø 5,5 mm
Hauteur : 79,5 mm
Largeur : 35 mm
Profondeur : 61 mm
Poids du produit : 0,085 kg
Quantité du lot : Jeu de 6
Température ambiante pour le stockage : -40…70 °C
Température de fonctionnement : -40…70 °C with derating above 20°C
Altitude de fonctionnement : 0…2000 m sans réduction de courant
Degré de protection ip : IP20
Degré de pollution : 3
Tenue au feu : 960 °C se conformer à CEI 60695-2-1
Code de comptabilité : DF10
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Deee : Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d'ordures ménagères.
Garantie : 12 mois

Gamme produit : TeSys DF, LS1/GK1
Utilisation : Relais, transformateurs, alimentations et raccordements
Fonction : Protections des circuits de contrôle
Utilisation finale : TeSys DF8, DF10, DF14 et DF22
Pays de fabrication : Tunisie
Code douanier : 8536105090
