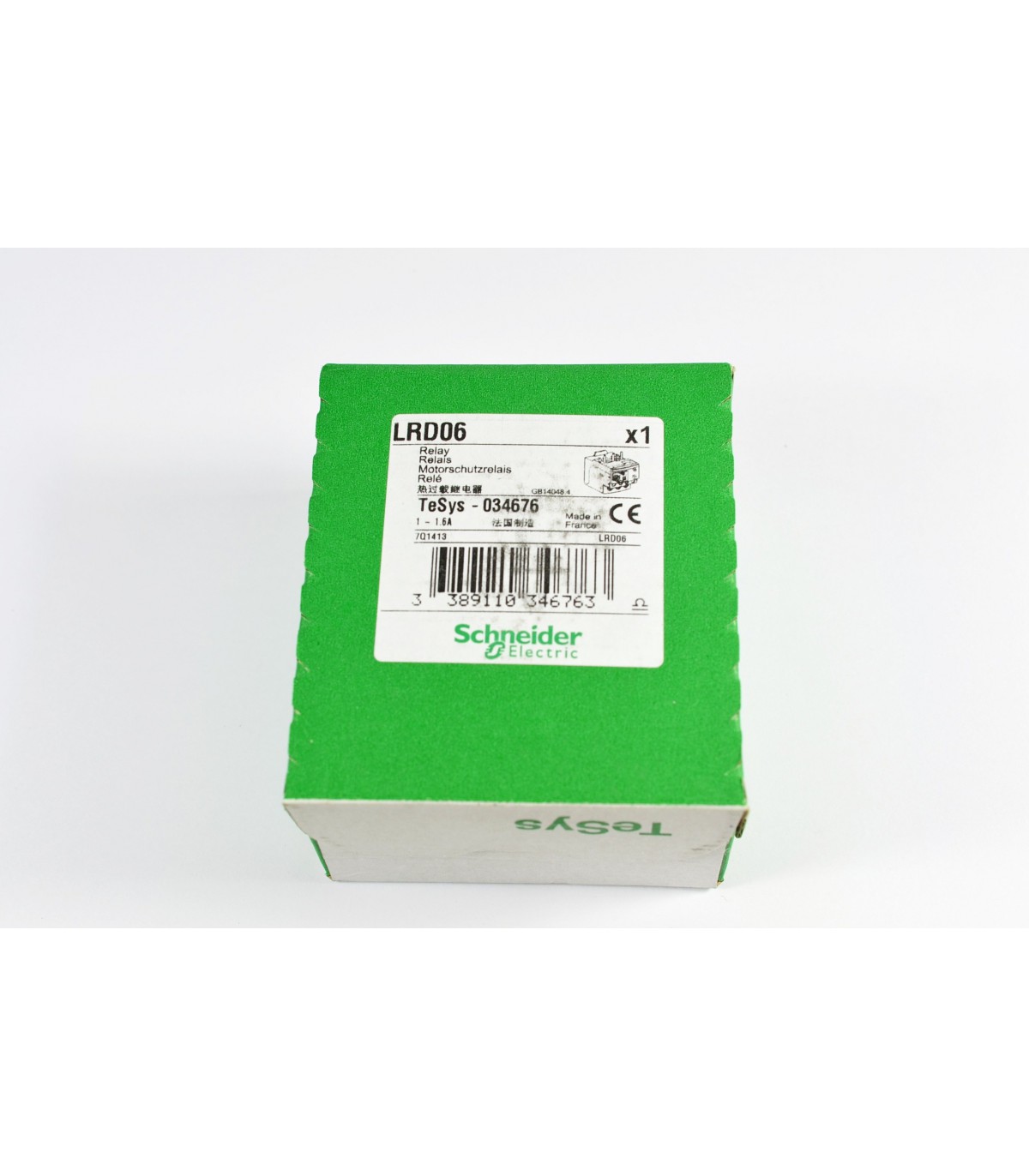

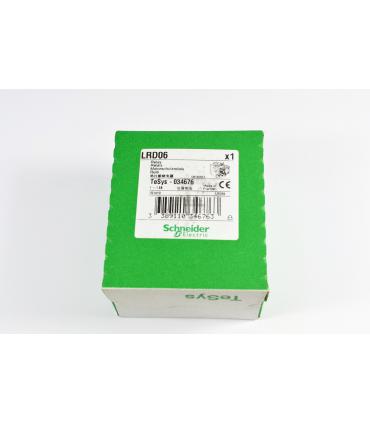

TESYS LRD - RELAIS DE PROTECTION THERMIQUE - 1..1,6A - CLASSE

Caractéristiques techniques

Gamme : TeSys
Nom du produit : TeSys LRD
Fonction produit : Différentiel à bilames
Nom de l'appareil : LRD
Utilisation du relais : Protection moteur
Accessoires associés : LC1D25
LC1D32
LC1D12
LC1D18
LC1D38
LC1D09
Type de réseau : CC
CA
Zone de réglage de protection thermique : 1…1,6 A
[ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à CSA
Circuit de puissance: 600 V se conformer à UL
Circuit de puissance: 690 V se conformer à IEC 60947-4-1
Fréquence du réseau : 0 à 400 Hz
Support de montage : Platine, avec accessoires spécifiques
Rail, avec accessoires spécifiques
Sous le contacteur
Seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1
[ith] courant thermique conventionnel : 5 A pour circuit de signalisation
Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation
0,22 A à 125 V DC-13 pour circuit de signalisation
[ue] tension assignée d'emploi : 690 V CA 0 à 400 Hz
[uimp] tension assignée de tenue aux chocs : 6 kV
Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0

Suite des caractéristiques techniques

Type de commande : Rouge bouton-poussoir: STOP
Bleu bouton-poussoir: raz
Compensation en température : -20…60 °C
Mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² souple sans extrémité de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² souple avec extrémité de câble
Télécommande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² rigide sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 1,5…10 mm² souple sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 1…4 mm² souple avec extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 câble(s) 1…6 mm² rigide sans extrémité de câble
Couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrier
Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier
Largeur : 45 mm
Profondeur : 70 mm
Poids du produit : 0,124 kg
Traitement de protection : TH se conformer à IEC 60068
Degré de protection ip : IP20 se conformer à CEI 60529
Température de fonctionnement : -20…60 °C sans réduction de courant se conformer à IEC 60947-4-1
Température ambiante pour le stockage : -60…70 °C
Tenue au feu : V1 se conformer à UL 94
Robustesse mécanique : Vibrations: 6 Gn se conformer à CEI 60068-2-6
Chocs: 15 Gn pour 11 ms se conformer à IEC 60068-2-7
Tenue diélectrique : 6 kV à 50 Hz se conformer à IEC 60255-5
Normes : IEC 60947-5-1
EN 60947-4-1
CSA C22.2 No 14
ATEX D 94/9/CE
EN 60947-5-1
UL 508
IEC 60947-4-1
Certifications du produit : CSA
BV
GOST
ATEX INERIS
UL
DNV
RINA
LROS (Lloyds register of shipping)
GL
CCC
Statut environnemental de l'offre : Produit Green Premium
Régulation reach : Déclaration REACh
Sans svhc reach : Oui
Directive rohs ue : Conforme
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Garantie : 12 mois

Gamme produit : TeSys LR
Utilisation : Protection et commande moteur
Fonction : Relais de protections
Utilisation finale : TeSys LRD et accessoires
Pays de fabrication : France
Code douanier : 8536490099
