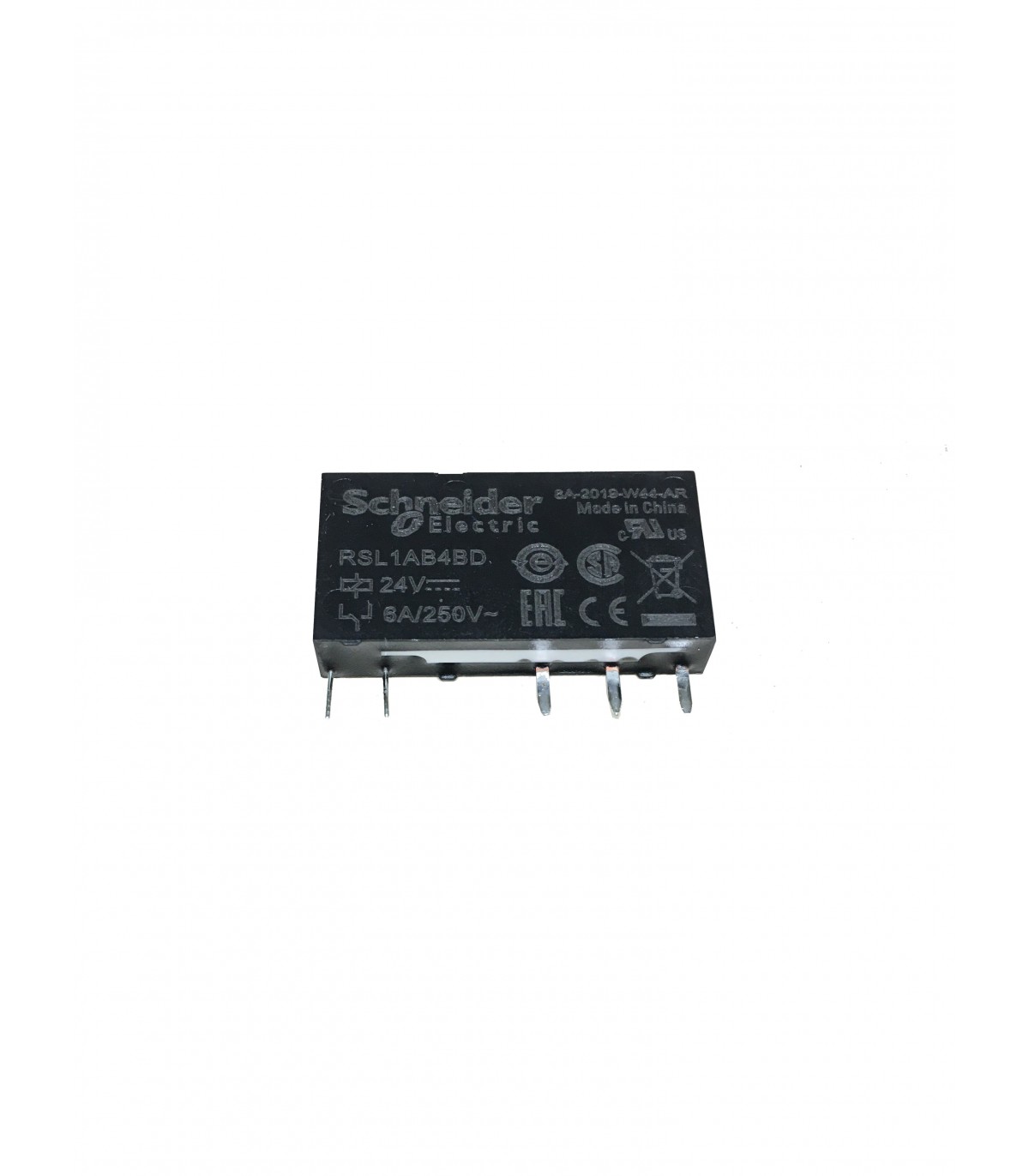

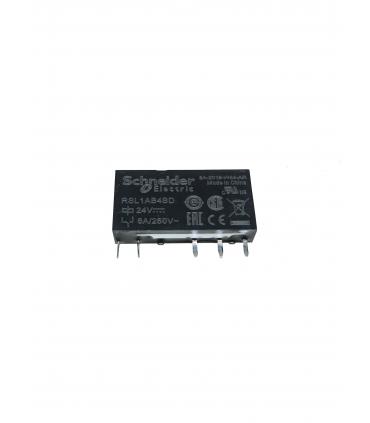

Zelio Relay RSL - relais PCB embrochable - 1OF - 6A - 24VDC

Caractéristiques techniques

Gamme de produits : Zelio Relay
Nom de gamme : Relais d’interface mince
Fonction produit : Relais enfichable
Nom de l'appareil : RSL
Description des contacts : 1 F/O
Fonctionnement des contacts : Standard
Tension circuit de commande : 24 V CC
[ithe] courant thermique d'emploi sous enveloppe : 6 A à -40…55 °C
État led : Sans
Type de commande : Sans bouton-poussoir
Forme des broches : Plat (type PCB)
Résistance moyenne : 3390 Ohm à 23 °C +/- 15 %
Limites de la tension assignée d'emploi : 18 à 33,6 V CC
[ui] tension d'isolement : 250 V se conformer à EN/IEC
277 V se conformer à cUL
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI
Matériau des contacts : Alliage d’argent (AgSnO2)
[ie] courant assigné d'emploi : 6 A (AC-1/DC-1) se conformer à IEC/UL
Courant commuté minimum : 10 mA
Tension de coupure maximale : 277 V
Minimum switching voltage : 12 V
Pouvoir de commutation maximum : 1500 VA
50 W

Suite des caractéristiques techniques

Capacité de commutation minimum : 120 mW
Vitesse de commande : <= 360 cycles/heure sous-charge
<= 18000 cycles/heure sans charge
Endurance mécanique : 10000000 cycles
Durée de vie électrique : 60000 cycles, 6 A à 250 V, AC-1 O/F
Temps de fonctionnement : 5 ms remise à zéro
12 ms
Catégorie de protection : RT III
Niveaux de test : Niveau A
Position de montage : Toutes positions
Largeur : 5 mm
Hauteur : 28 mm
Profondeur : 18,5 mm
Description des bornes iso n°1 : (11-12-14)OC
(A1-A2)CO
Poids du produit : 0,0054 kg
Courant de charge : 6 A à 250 V CA 0,5 mm de distance de montage
Consommation moyenne en w : 0,17 W
Seuil de tension de retombée : >= 0,05 Uc
Données de fiabilité de la sécurité : B10d = 60000
Support de montage : Prise ou circuit imprimé
Présentation du produit : Produit complet
Tenue diélectrique : 1000 V CA entre contacts
4000 V CA entre bobine et contact
Normes : CSA C22.2 No 14
EN/IEC 61810-1
UL 508
Certifications du produit : CSA
UL
EAC
Température ambiante pour le stockage : -40…70 °C
Tenue aux vibrations : +/- 1 mm (f= 10…55 Hz) se conformer à EN/IEC 60068-2-6
Degré de protection ip : IP40 se conformer à EN/IEC 60529
Tenue aux chocs mécaniques : 5 gn (durée = 11 ms) pour non fonctionnant se conformer à EN/IEC 60068-2-27
5 gn (durée = 11 ms) pour en marche se conformer à EN/IEC 60068-2-27
Température de fonctionnement : -40…55 °C
Statut environnemental de l'offre : Produit Green Premium
Sans svhc reach : Oui
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans métaux lourds toxiques : Oui
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Régulation rohs chine : Déclaration RoHS pour la Chine
Garantie : 12 mois

Gamme produit : Zelio Relay RSL
Utilisation : Relais, transformateurs, alimentations et raccordements
Fonction : Relais embrochables embase universelle et interface
Utilisation finale : Zelio Relay RSL - relais séparés
Pays de fabrication : Chine
Code douanier : 8536419089
