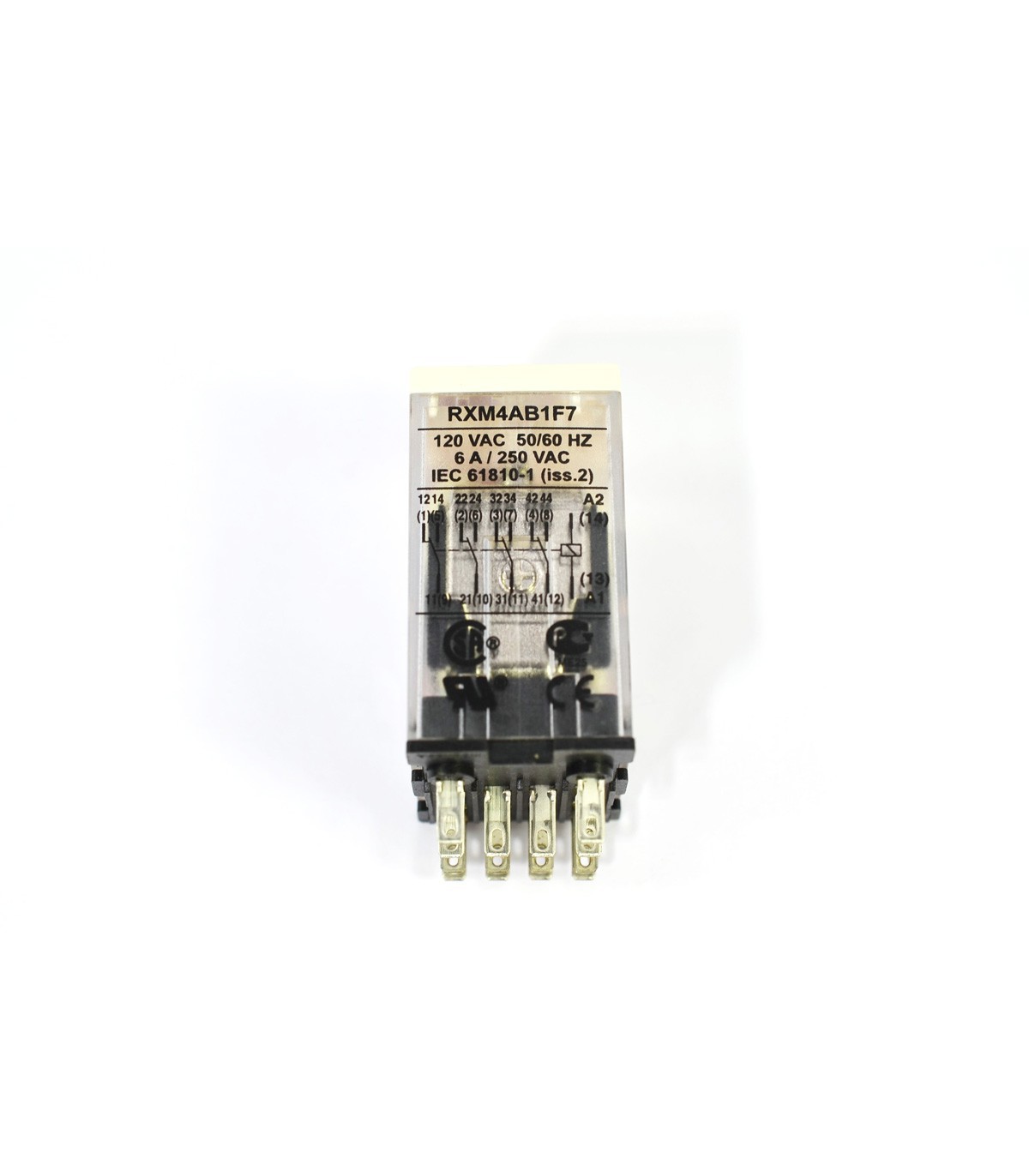

Schneider RXM4AB1F7 - RELAIS MINIATURE 4 CO 120

Caractéristiques techniques

Gamme de produits : Zelio Relay
Nom de gamme : Miniature
Fonction produit : Relais enfichable
Nom abrégé de l'appareil : RXM
Description des contacts : 4 "OF"
Tension circuit de commande : 120 V CA, 50/60 Hz
[ithe] courant thermique d'emploi sous enveloppe : 6 Aà -40...55 °C
État led : Sans
Type de commande : Bouton de test verrouillable
Coefficient d'utilisation : 20%
Forme des broches : Plat
[ui] tension assignée d'isolement : 250 V conformément à IEC
300 V conformément à UL
300 V conformément à CSA
[uimp] tension assignée de tenue aux chocs : 2.5 kV pour 1,2/50 µs
Matériau des contacts : AgNi
[ie] courant assigné d'emploi : 0,125à 28 V DC ("O'') conformément à IEC
0,125à 250 V AC ("O'') conformément à IEC
0,25à 28 V DC (NO) conformément à IEC
0,25à 250 V AC (NO) conformément à IEC
0,25à 277 V AC conformément à UL
8 Aà 30 V DC conformément à UL
Tension de coupure maximale : 250 V conformément à IEC
Courant de charge : 6 Aà 250 V AC
6 Aà 28 V DC

Suite des caractéristiques techniques

Pouvoir de commutation maximum : 1 500 VA/168 W
Capacité de commutation minimum : 170 mWà 10 mA, 17 V
Vitesse de commande : <= 18000 cycles/heure sans charge
<= 1200 cycles/heure sous-charge
Durée de vie mécanique : 10000000 cycles
Durée de vie électrique : 100000 cycles pour résistive charge
Consommation moyenne en va : 1.2à 60 Hz
Consommation moyenne en va : 1.2 VA 60 Hz
Seuil de tension de retombée : >= 0,15 Uc
Temps de fonctionnement : 20 ms
Temps de réinitialisation : 20 ms
Résistance moyenne : 3630 Ohmà 20 °C +/- 15 %
Limites de la tension assignée d'emploi : 96...132 V AC
Données de fiabilité de la sécurité : B10d = 100000
Catégorie de protection : RT I
Position de montage : Toutes positions
Poids : 0.037 kg
Tenue diélectrique : 1300 V AC entre contacts avec micro disconnection insulation
2000 V AC entre bobine et contact avec renforcé insulation
2000 V AC entre pôles avec basic insulation
Certifications du produit : CE
CSA
GOST
RoHS
UL
REACH
Lloyd's
Normes : EN/IEC 61810-1
UL 508
CSA C22.2 No 14
Température ambiante pour le stockage : -40…85 °C
Température de fonctionnement : -40...55 °C
Tenue aux vibrations : 3 gn (f = 10...150 Hz), amplitude +/- 1 mm (sur 5 cycles in operation)
5 gn (f = 10...150 Hz), amplitude +/- 1 mm (sur 5 cycles not operating)
Degré de protection ip : IP40 conformément à EN/IEC 60529
Tenue aux chocs mécaniques : 10 gn en marche
30 gn non fonctionnant
Degré de pollution : 2
Statut environnemental : Produit Green Premium
Rohs (code date: annéesemaine) : Conforme - depuis 0801 - Schneider déclaration de conformité électrique
Reach : Référence ne contenant pas de SVHC au-delà du seuil
Profil environnemental du produit : Disponible
Instructions de fin de vie du produit : Pas d'opération de recyclage spécifiques
Garantie: 12 mois

Marque: Schneider Electric
Autre marque possible: Télémécanique - Merlin Gerin - Sarel
Descriptif détaillé (désignation longue): RELAIS MINIATURE 4 CO 120 V AC
Référence: RXM4AB1F7
EAN13: 3389119403740
Catégorie principale: Contrôle commande
Catégorie secondaire: Relais
Gamme: Relais embrochables

Référence catalogue: Schneider Electric RXM4AB1F7 / SCHRXM4AB1F7
