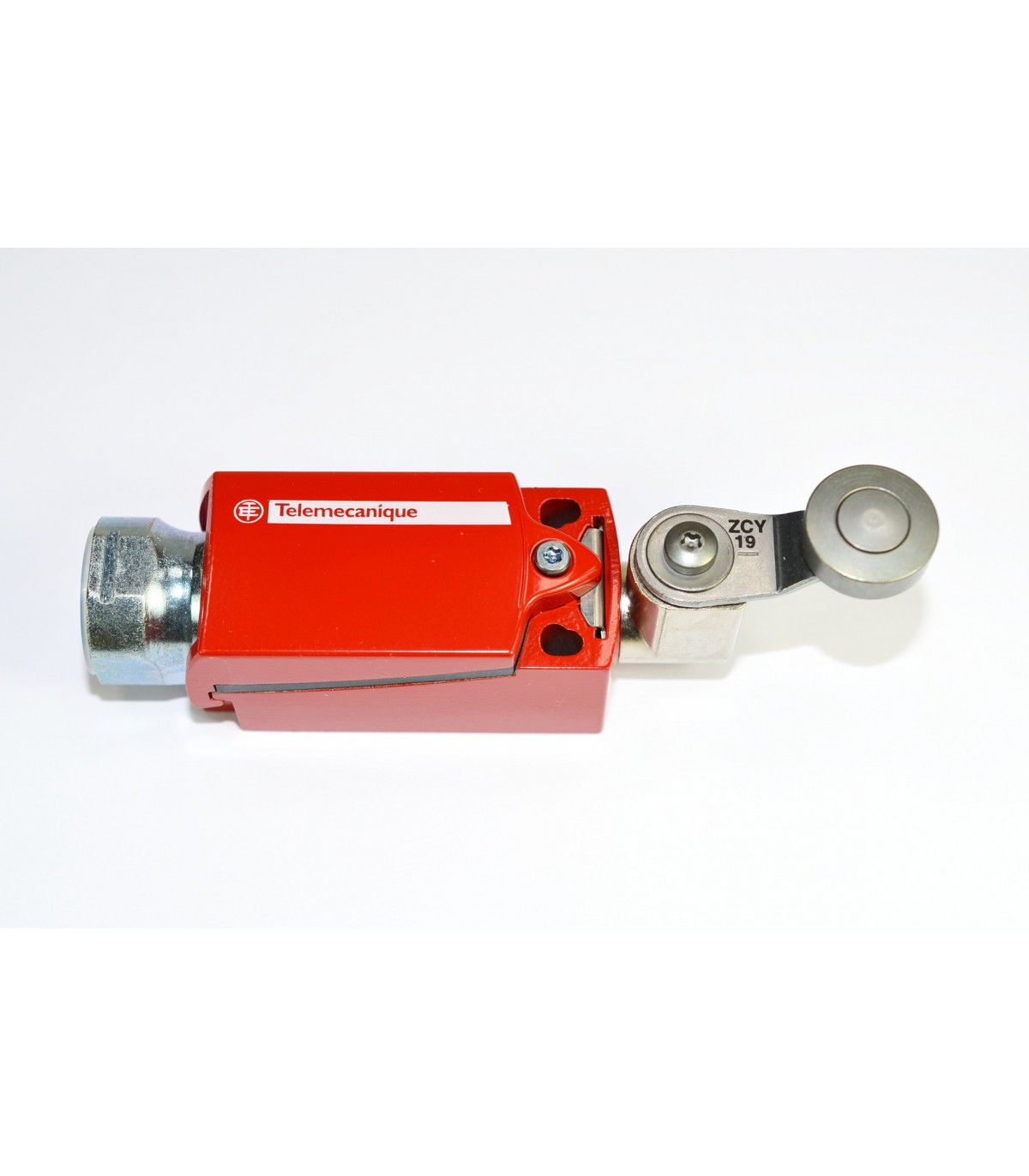

PREVENTA XCS-D - INTER. DE POS. DE SECURITE - LEVIER ROTATIF

Caractéristiques techniques

Gamme de produits : Détection de sécurité Preventa
Fonction produit : Commutateur de fin de course de sécurité
Nom de composant : XCSD
Conception du détecteur : Compact
Matière : Métal
Type de tête : Tête rotative
Technologie de protection : Capot de protection plastique, fixé par vis de sécurité à tête creuse 5 lobes
Type d'unité de commande : Levier à galet en acier
Description des contacts : 1 "O" + 1 "O" + 1 "F"
Fonctionnement des contacts : À action brusque
Entrée de câble : 1 entrée filetée pour M20 x1,5
Raccordement électrique : Bornier
Capacité des bornes de serrage : 1 x 0,34…2 x 0,75 mm²
Mouvement d'attaque : Avec came 30°
Nombre de pôles : 3
Ouverture positive : Avec contact "O"
Endurance mécanique : 10000000 cycles
Couple minimal d'actionnement : 0,1 N.m
Couple minimum pour ouverture positive : 0,25 N.m
Vitesse d'attaque maximale : 1,5 m/s
Désignation code des contacts : B300, AC-15 (Ue = 240 V, Ie = 1,5 A) se conformer à EN/CEI 60947-5-1 appendix A
R300, DC-13 (Ue = 250 V, Ie = 0,1 A) se conformer à EN/CEI 60947-5-1 appendix A
[ithe] courant thermique d'emploi sous enveloppe : 6 A

Suite des caractéristiques techniques

[ui] tension assignée d'isolement : 300 V se conformer à UL 508
400 V (degré de pollution 3) se conformer à EN/IEC 60947-1
300 V se conformer à CSA C22.2 No 14
[uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/IEC 60947-1
4 kV se conformer à IEC 60664
Résistance maximale entre bornes : 25 MΩ se conformer à CEI 60255-7 catégorie 3
Protection contre les courts-circuits : 6 A cartouche fusible type gG (gl)
Précision de répétition : 0,1 mm sur pts déclenchement, 1 million cycles expl pour tête avec piston term
Matière du corps : Zamak
Matière de la tête : Zamak
Matière du coffret : Plastique
Profondeur : 35 mm
Hauteur : 122 mm
Largeur : 34 mm
Poids du produit : 0,22 kg
Normes : EN 1088/ISO 14119
EN/IEC 60947-5-1
EN/IEC 60204-1
CSA C22.2 No 14
UL 508
Certifications du produit : UL
CSA
Niveau de sécurité : Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct se conformer à EN/ISO 13849-1
Jusqu'à PL = e avec système de surveillance approprié et câblage correct se conformer à EN/ISO 13849-1
Jusqu'à SIL 3 avec système de surveillance approprié et câblage correct se conformer à IEC 61508
Données de fiabilité : B10d = 50000000 valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact
Traitement de protection : TC
Température de fonctionnement : -25…70 °C
Température ambiante pour le stockage : -40…70 °C
Tenue aux vibrations : 25 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques : 50 gn pour 11 ms se conformer à CEI 60068-2-27
Classe de protection contre les chocs électriques : Classe I se conformer à NF C 20-030
Classe I se conformer à EN/IEC 61140
Degré de protection ip : IP66 se conformer à CEI 60529
IP67 se conformer à CEI 60529
Tenue aux chocs ik : IK06 se conformer à EN 50102
Statut environnemental de l'offre : Produit Green Premium
Directive rohs ue : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
Déclaration RoHS UE
Sans mercure : Oui
Information sur les exemptions rohs : Oui
Profil de circularité : Pas d'opérations particulières de recyclage requises
Garantie : 12 mois

Gamme produit : Preventa XCS
Utilisation : Sensors usage général
Fonction : Sensors sécurité machine usage général
Utilisation finale : XCSD
Pays de fabrication : France
Code douanier : 8536508099
